РУССКИЙ

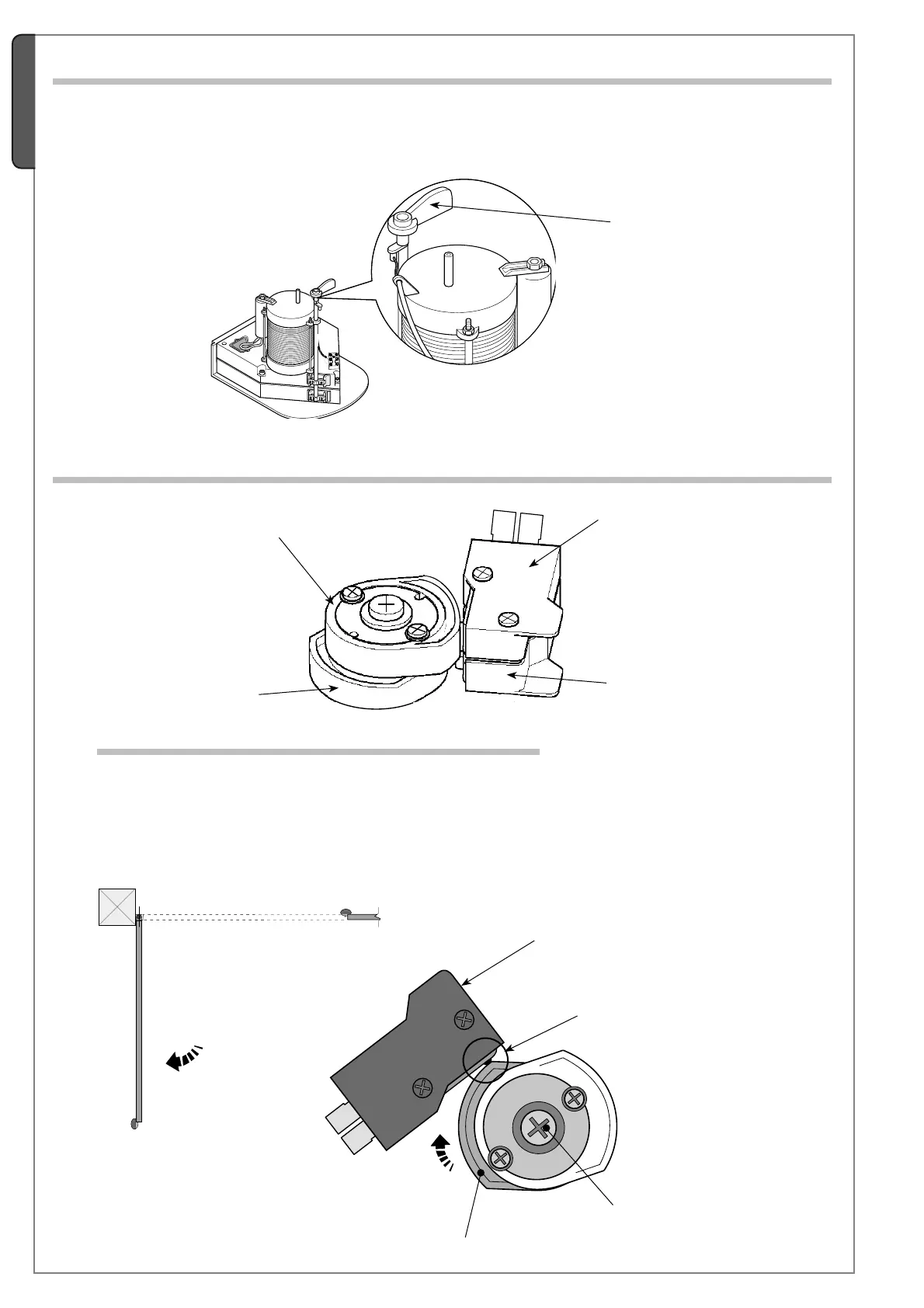

Перед тем как приступить к регулировке концевых выключателей необходимо разблокировать привод, вращая соответ-
ствующую ручку.
Нижний микровыключатель
Верхний микровыключатель
5.8 Разблокировка привода
Верхний кулачковый механизм
Нижний кулачковый механизм
РЕГУЛИРОВКА КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ ОТКРЫВАНИЯ
1) Разблокируйте привод и откройте створку ворот вручную (до макс. 110°).
2) Вращайте НИЖНИЙ КУЛАЧОК ПО ЧАСОВОЙ СТРЕЛКЕ до срабатывания выключателя.
3) Затяните центральный винт.
Нижний микровыключатель
Винты крепления нижнего кулачкового
механизма
Выключатель
Нижний кулачковый механизм
5.9.1 Левосторонняя конфигурация привода (вид изнутри)
5.9 Регулировка концевых выключателей
Ручка
