M8x90
M8
(4)
M12x40
M12
M10x14
ø 10x35
M6x10
ø 6x24
Стр.
7 -
Код руководства:
119D U 64 вер.
3 05/2013
© CAME cancelli automatici S.p.A. Компания CAME CANCELLI AUTOMATICI S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без пред
варительного уведомления.
РУССКИЙ

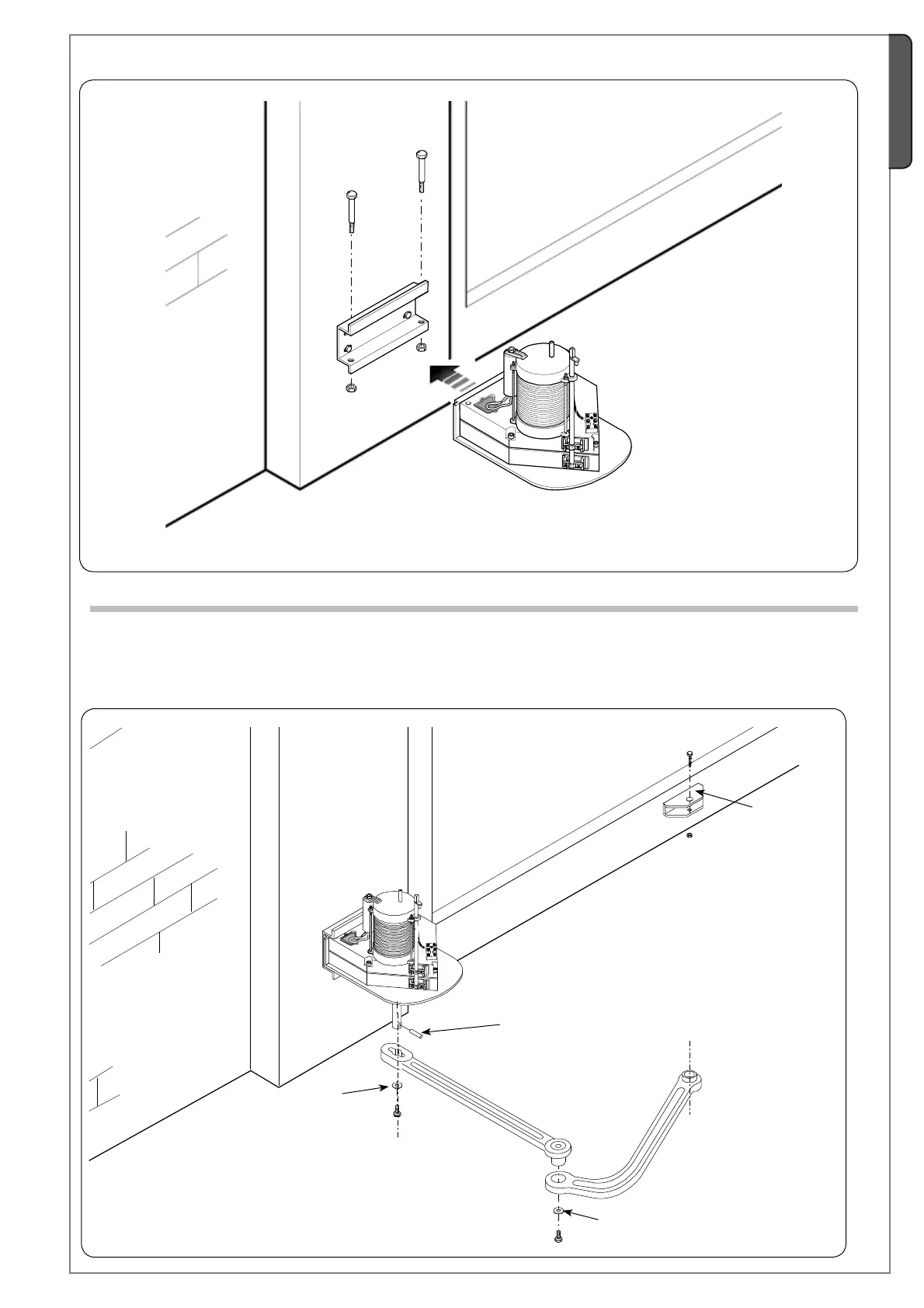

Установите привод в передний кронштейн, прикрепленный к створке, выровняв относительно 4 отверстий, и зафикси-
руйте с помощью двух прилагаемых винтов M8x90 и гаек M8 (4).
- Вставьте штифт Ø10x40 и прямой рычаг в вал привода, закрепите его с помощью болта M10x14 и соответствующей
шайбы Ø10x35. Смажьте стержень прямого рычага. Соедините и закрепите два рычага с помощью болта M6x10 и соот-
ветствующей шайбы Ø6x24. Разблокируйте привод и прикрепите изогнутый рычаг к переднему кронштейну A посред-
ством винта M12x40 и гайки M12; проверьте, чтобы он рычаг двигался свободно..
5.7 Крепление шарнирного рычага
Передний кронштейн A
Штифт
ø 10x40
