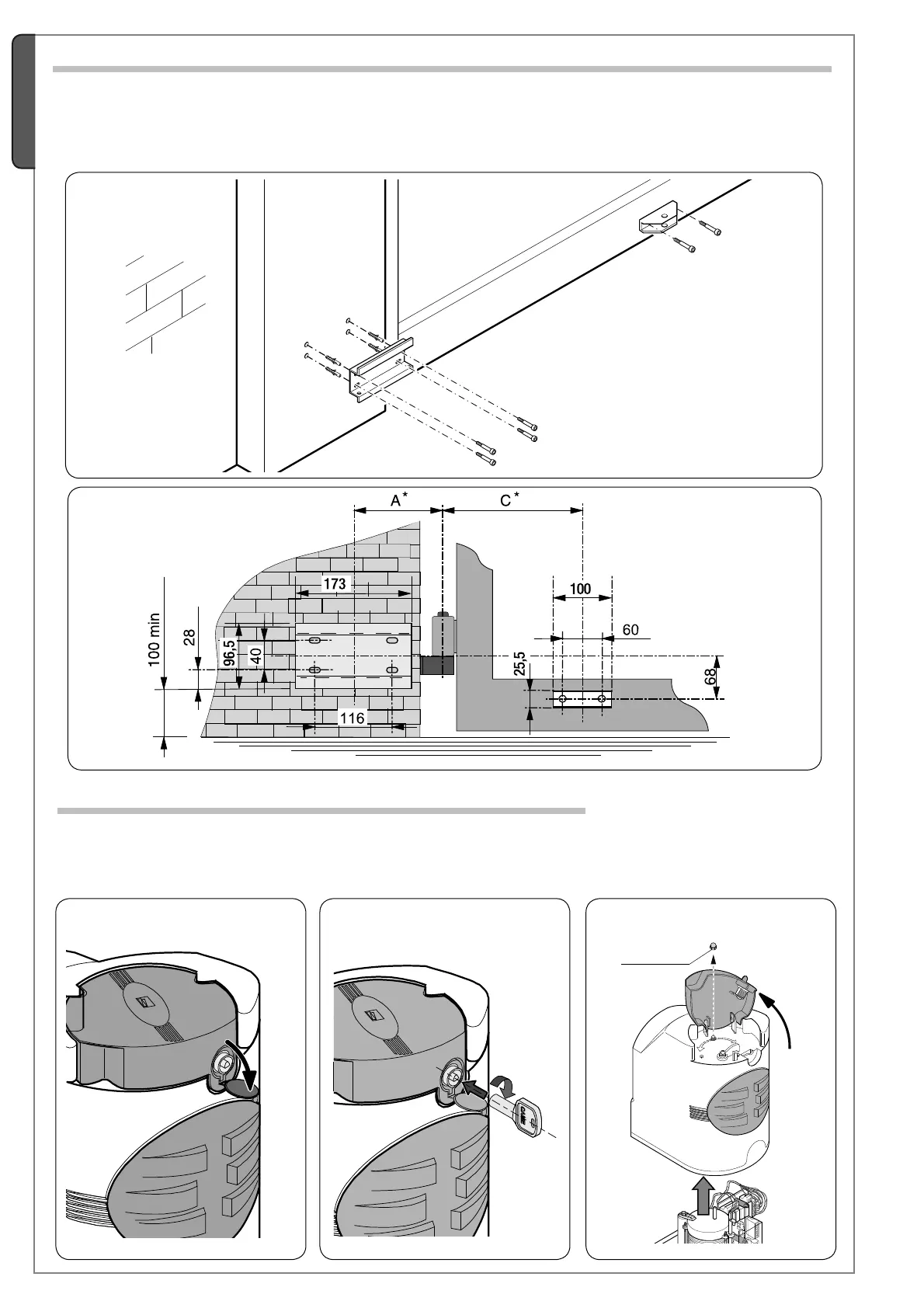

5.5 Монтаж переднего и заднего кронштейнов ворот A
- Прикрепите задний кронштейн к столбу с помощью винтов ø8 и дюбелей ø14 на расстоянии не менее 100 мм над уров-
нем дорожного покрытия.
- Прикрепите передний кронштейн A к створке ворот (с помощью болтов М6 или приварив), соблюдая расстояния, приве-
денные в таблице на стр.2, и 68 мм разницы между двумя кронштейнами.
Задний кронштейн
Передний кронштейн A
* Смотрите "Расстояние" на стр. 3
Откройте заглушку замка (1).
Вставьте ключ и с легким нажимом поверните по часовой стрелке (2).
Поднимите крышку, открутите шестигранная гайка M4 и снимите пластиковый корпус привода (3).
