Установите блок управления и выполните электрические подключения, как показано на рисунке.
M1
Привод с задержкой при открывании
M2
Привод с задержкой при закрывании

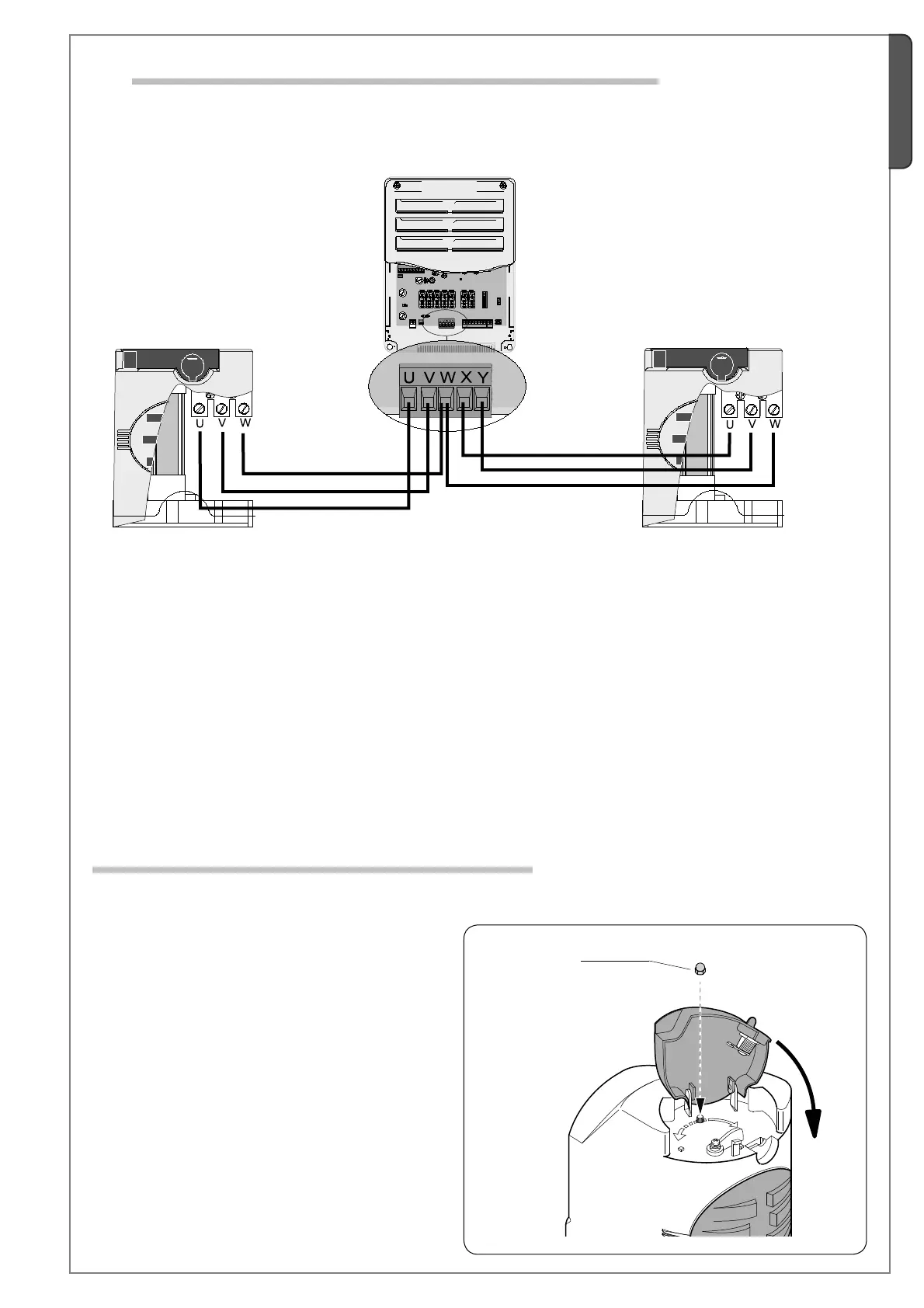

5.10.2 Электрические подключения к блоку управления ZA3N (F7001)
Колодка подключения блока управления
Выполнив монтажные работы, электрические подклю-
чения и настройки, установите крышку обратно, зафик-
сировав ее с шестигранной гайки M4. Установите ручку
разблокировки в положение "LOCK" и зафиксируйте ее.
5.11 Монтаж крышки
