ПОДКЛЮЧЕНИЕ ДЛЯ СИНХРОННОЙ РАБОТЫ
Важно! Сначала выполните следующие действия на обоих шлагбаумах:
- вставьте плату RSE (с dip-переключателями, установленными в положение OFF) в разъем платы блока управления на обоих шлагбаумах;
- подключите два блока управления кабелем типа CAT 5 (макс. 1000 м) к контактам A-A / B-B / GND-GND, см. параграф "ПОДКЛЮЧЕНИЕ
ДЛЯ РАБОТЫ В СИНХРОННОМ ИЛИ ШЛЮЗОВОМ РЕЖИМЕ;
- подключите все устройства управления и безопасности к плате блока управления ведущей автоматики (MASTER).
Важно! Отключите функцию F 19 (время автоматического закрывания) на блоке управления ведомой автоматики (SLAVE).
Запоминание
Выполните процедуру добавления пользователя с командой "ТОЛЬКО ОТКРЫТЬ" и "ЧАСТИЧНОЕ ОТКРЫВАНИЕ" / "ПРОПУСК ПЕШЕХОДА"
на блоке управления MASTER.
Процедура настройки ведущего шлагбаума (MASTER)
Выберите функцию F 49. Подтвердите, нажав ENTER.
Выберите 1 (синхронный режим) и нажмите ENTER.
Передача параметров от ведущей автоматики (MASTER) к ведомой
(SLAVE)
Выберите функцию F 52 на ведущем блоке управления (MASTER).
Выберите 1 и нажмите ENTER.
Программирование
Установите на обоих шлагбаумах следующие функции:
- тип привода (A1);
- тест привода (А2);
- стоп (F1);
- калибровка движения (A3).
Выполните настройку и регулировку ведущего блока управления (MASTER).
Выбор режимов работы

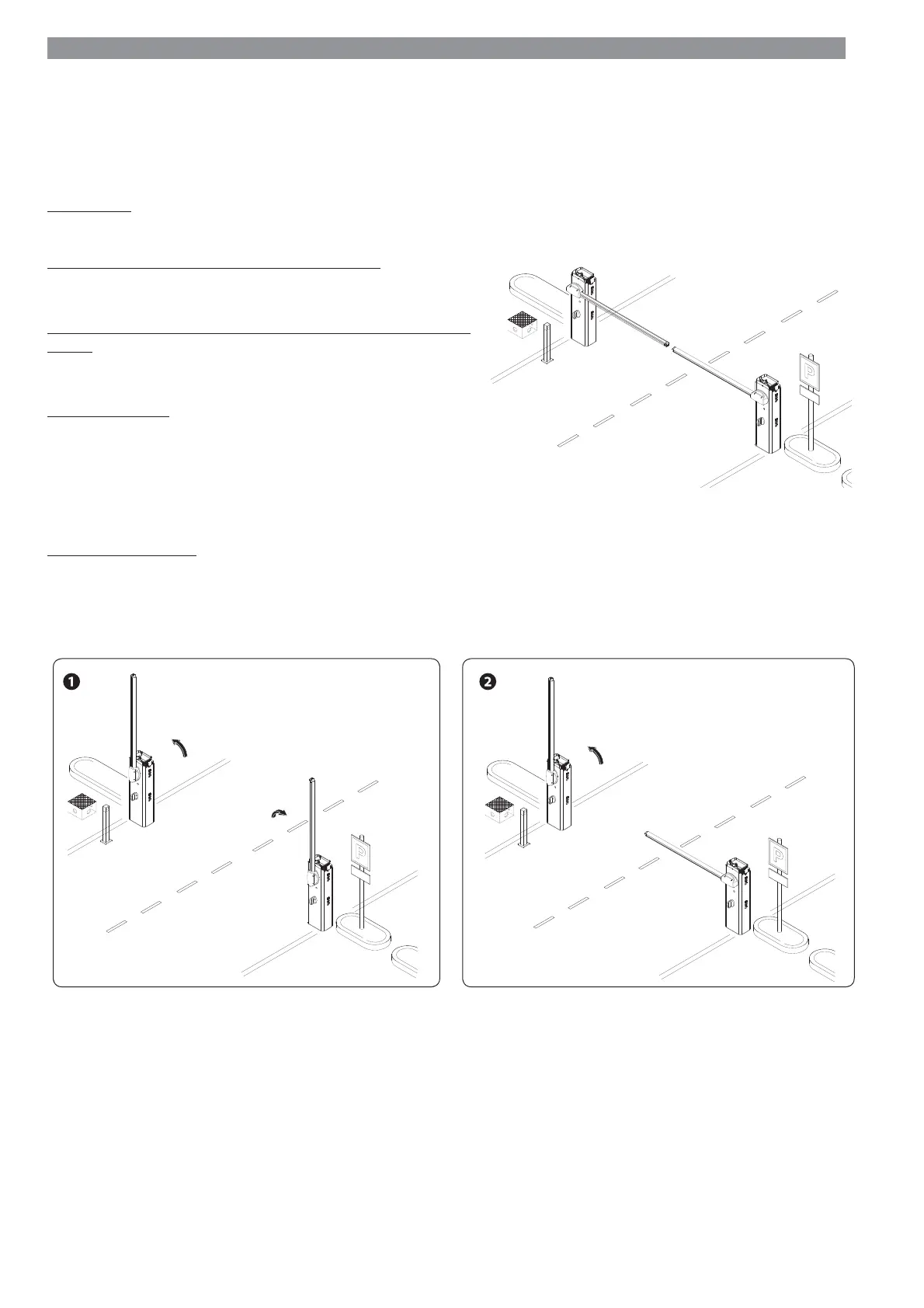

Режим "ОТКРЫТЬ-ЗАКРЫТЬ" или "ТОЛЬКО ОТКРЫТЬ". Оба шлагбаума открываются.
Режим "ЧАСТИЧНОЕ/ПЕШЕХОДНОЕ ОТКРЫВАНИЕ". Открывается только ведущий (MASTER) шлагбаум.
О выборе типа управления и добавлении пользователей можно прочитать в разделе "ДОБАВЛЕНИЕ ПОЛЬЗОВАТЕЛЕЙ С РАЗНЫМИ
ФУНКЦИЯМИ УПРАВЛЕНИЯ".
