CAME GARD 8 SERIES - Dispositivi DI Comando

10 11 E1 E6 Rx Tx 1 2 3 3P 4 5 7 CX CY
A B GND A B S1 GND
CAME
ACCESS CONTROL
AF
R700
R800
Pag. 14 - Manuale FA 01030- IT - ver. 1 - 01/2018 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.
Rosso
Nero
Bianco
Blu
Funzione SOLO CHIUDE da dispositivo di comando
(contatto NO).
Attenzione: in modalità AZIONE MANTENUTA è
obbligatorio collegare il dispositivo di comando su 2-4
.

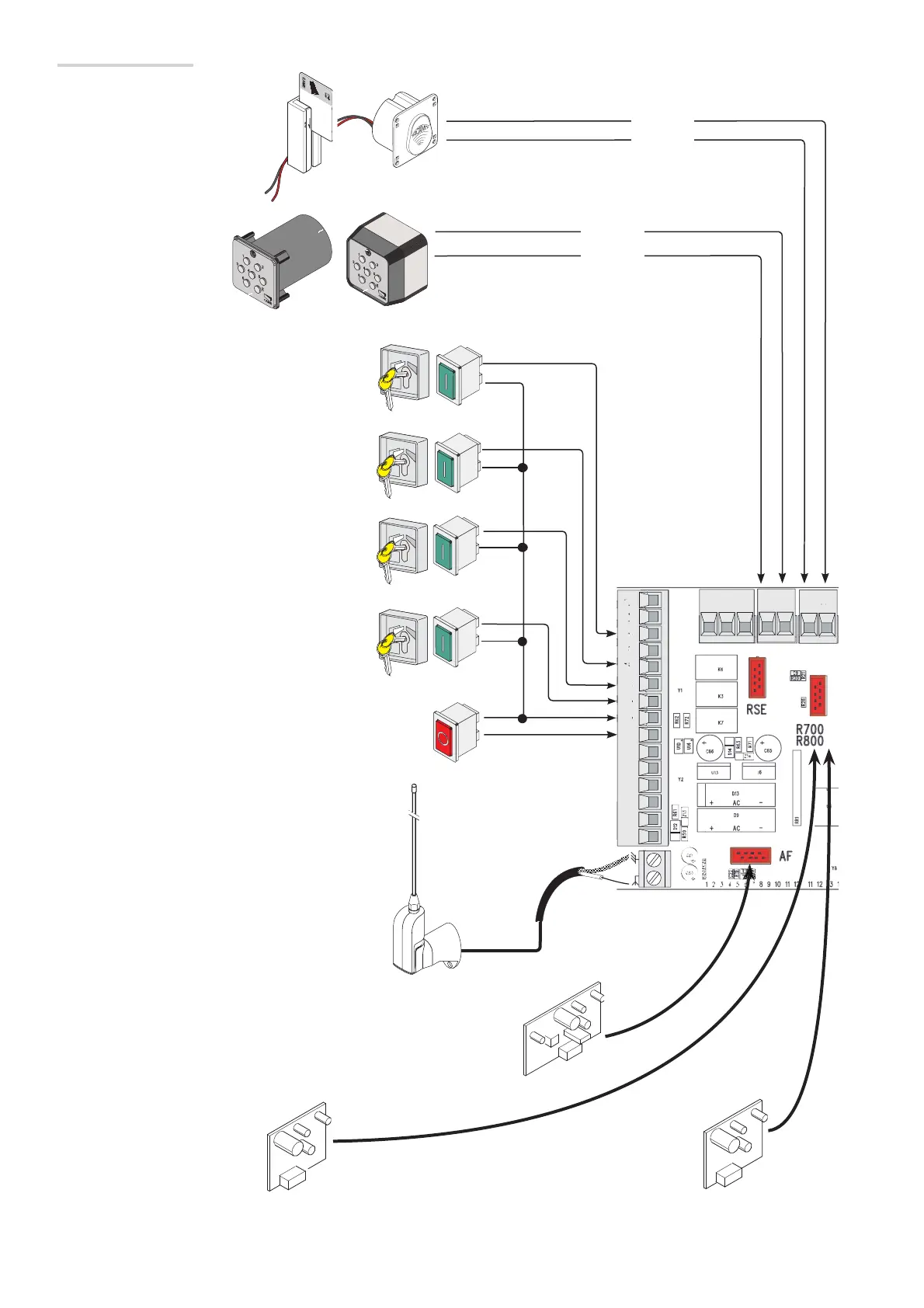

Dispositivi di comando
Antenna con cavo RG58
Pulsante di STOP (contatto NC). Permette l’arresto dell’asta
con l’esclusione della chiusura automatica. Per riprendere il
movimento premere il pulsante di comando o altro dispositivo di
comando.
 Se non utilizzato, selezionare 0 (Disattivato) dalla
funzione F 1.
Funzione APRE-CHIUDE-INVERSIONE (passo-passo) da
dispositivo di comando (contatto NO).
Selettore a tastiera
Transponder o lettore tessere
 Inserire la scheda di decodifica (R700)
per far riconoscere il sensore (TSP00) o il
lettore di tessere (LT001).
 Inserire la scheda di decodifica
(R800) per far riconoscere il selettore
a tastiera.
ATTENZIONE! Per un corretto funzionamento, prima di inserire una qualsiasi scheda a innesto (es.: AF, R800), è OBBLIGATORIO
TOGLIERE LA TENSIONE DI LINEA e, se presenti, scollegare le batterie.


Inserire la scheda AF per comandare
la barriera con un trasmettitore.
Attenzione! Funzione SOLO APRE da dispositivo di
comando (contatto NO), da collegare solo in caso di
impianti abbinati o a bussola. (Vedi COLLEGAMENTO
ABBINATO o COLLEGAMENTO A BUSSOLA)
Funzione SOLO APRE da dispositivo di comando
(contatto NO).
Attenzione: in modalità AZIONE MANTENUTA è
obbligatorio collegare il dispositivo di comando su 2-3.
