CAME GARD 8 SERIES User Manual

L N L1T L2T M N FC FA F + E -
10 11 E1 E6
+
-
26V
0V
230
0
24V 0
THERMAL
L N L1T L2T
Pag. 13 - Manuale FA 0103 0 - IT - ver. 1 - 01/2018 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

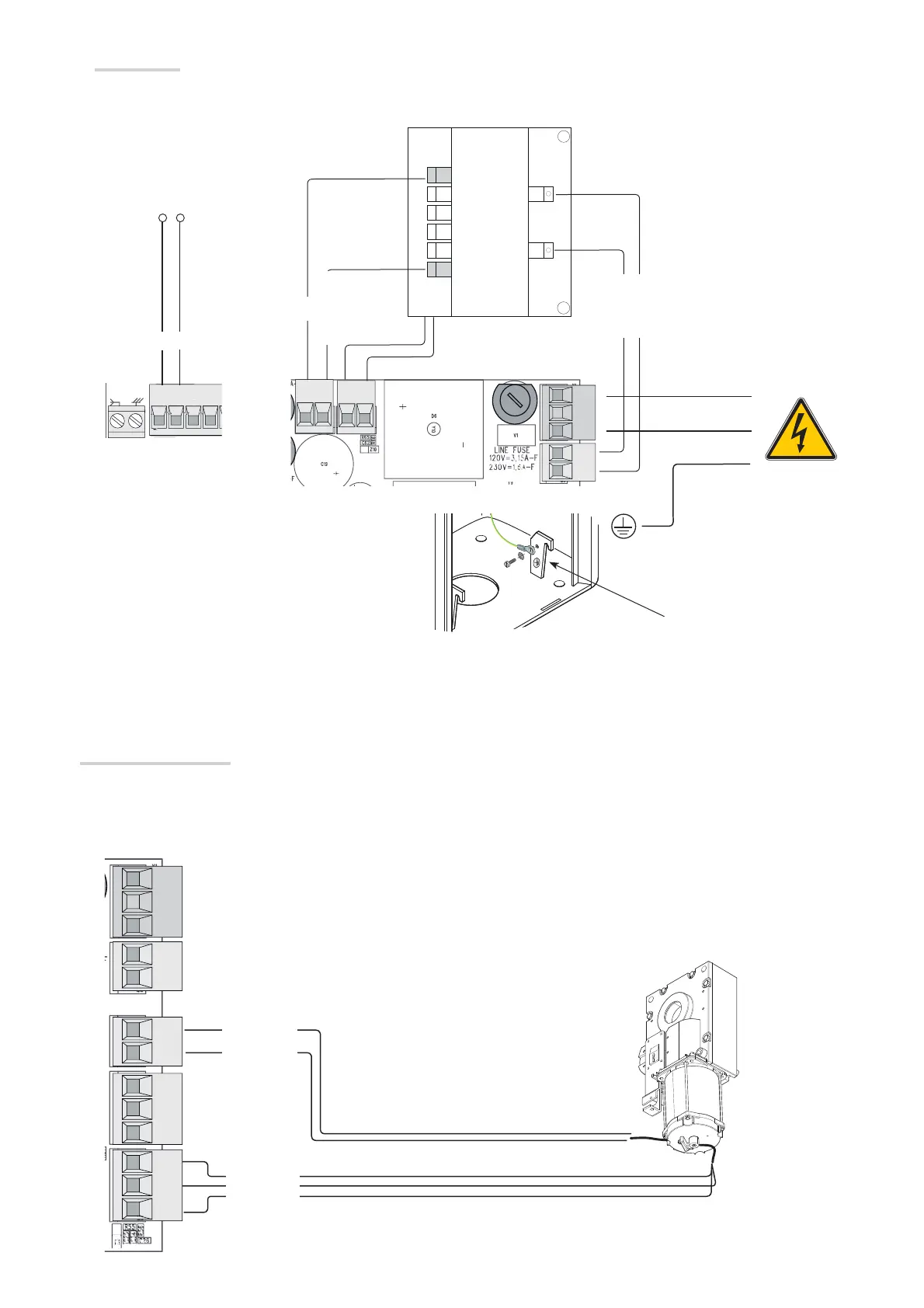

Alimentazione
Morsetti per l’alimentazione degli accessori:
- a 24 V AC normalmente;
- a 24 V DC quando intervengono le batterie
d’emergenza.
Potenza complessiva consentita: 40 W.
Trasformatore
Rosso
Bianco
Blu
Arancione
Motoriduttore 24 V DC con encoder
Il motoriduttore è già collegato.
Per l’installazione a destra della barriera, seguire le indicazioni riportate nel paragrafo PREPARAZIONE DELLA BARRIERA.
Collegamento di fabbrica
Bianco
Marrone
Verde
Marrone
Blu
Capocorda a occhiello con vite e
rondella per collegamento a terra
230 V AC, 50/60 Hz

CAME GARD 8 SERIES Specifications

General

Model	GARD 8 SERIES
Type	Automatic Barrier
Motor voltage	24 V DC
Power	300 W
Operating temperature	-20°C to +55°C
Protection rating	IP54
Input Voltage	230 V AC
Output Voltage	24 V DC
Protection Degree	IP54
Power supply	230 V AC
Opening time	4 to 8 seconds
