CAME GARD 8 SERIES User Manual

N.O.
N.C.
C.
+
-
+
-
DELTA
10 11 E1 E6 Rx Tx 1 2 3 3P 4 5 7 CX CY
FUSIBILE 200m A
TX
2
TX 2
10 2 T X
C
-
+
-
NC
+
-
DIR / DELTA S
10 11 E1 E6 Rx Tx 1 2 3 3P 4 5 7 CX CY
N.O.
N.C.
C.
+
-
+
-
DELTA
10 11 E1 E6 Rx Tx 1 2 3 3P 4 5 7 CX CY
FUSIBILE 200m A
TX
2
TX 2
10 2 T X
C
-
+
-
NC
+
-
DIR / DELTA S
10 11 E1 E6 Rx Tx 1 2 3 3P 4 5 7 CX CY
A B GND
A B GND
UTP CAT 5
1 2 3 4
1
2
3
4
RSE
Pag. 16 - Manuale FA 0103 0 - IT - ver. 1 - 01/2018 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.
Sleep Mode
La funzione Sleep Mode consente la riduzione del consumo energetico delle
fotocellule in stand-by.
Selezionare 1 dalla funzione F 60.

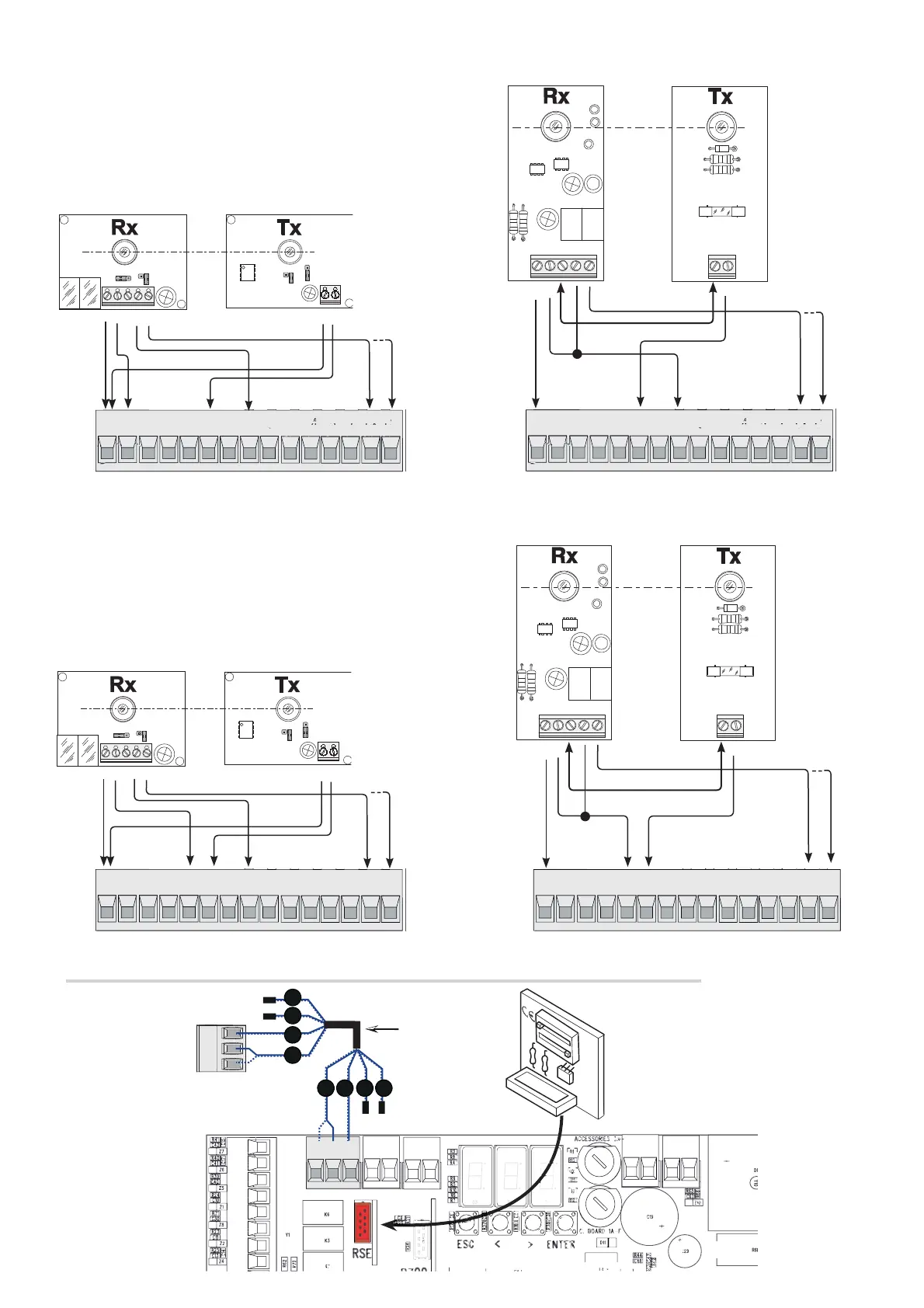

Collegamento di sicurezza delle fotocellule
A ogni comando di apertura o di chiusura, la scheda verifica che le
fotocellule funzionino. Un’eventuale anomalia inibisce qualsiasi comando.
Selezionare dalla funzione F 5 su quali ingressi attivare.
Inserire la scheda RSE.
Collegamento per funzionamento abbinato o a bussola e per Came Remote Protocol (CRP solo per ZL39EX)

CAME GARD 8 SERIES Specifications

General

Model	GARD 8 SERIES
Type	Automatic Barrier
Motor voltage	24 V DC
Power	300 W
Operating temperature	-20°C to +55°C
Protection rating	IP54
Input Voltage	230 V AC
Output Voltage	24 V DC
Protection Degree	IP54
Power supply	230 V AC
Opening time	4 to 8 seconds
