oP I
Pag. 22 - Manuale FA 0103 0 - IT - ver. 1 - 01/2018 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.
U 1 Inserimento utente 1 = Comando passo-passo (apre-chiude) / 2 = Comando sequenziale (apre-stop-chiude-stop) / 3 =
Comando solo apre / 4 = Comando parziale / 5 = uscita contatto B1-B2
Inserimento fino a un max. di 25 utenti e associazione a ognuno di essi di una funzione a scelta tra quelle previste. L’inserimento va fatto con
trasmettitore o altro dispositivo di comando (vedi paragrafo INSERIMENTO UTENTE CON COMANDO ASSOCIATO).
U 2 Cancellazione utente
Per cancellare un utente (vedi paragrafo CANCELLAZIONE DI UN SINGOLO UTENTE).
U 3 Cancellazione utenti 0 = Disattivata / 1 = Cancellazione di tutti gli utenti
Per cancellare tutti gli utenti.
A 1 Impostazione tipo asta 0 = Asta con snodo / 2 = Asta 2 m / 4 = Asta 4 m / 6 = Asta 6 m / 8 = Asta 8 m
Per definire il tipo di asta.
⚠
La scelta del tipo di asta limita alcuni parametri di velocità, rallentamento e taratura. Questo per garantire il corretto funzionamento
dell’automazione.
A 2 Test motore 0 = Disattivata / 1 = Attivata
Per verificare il corretto senso di rotazione dell’asta (vedi paragrafo TEST MOTORE)
A 3 Taratura corsa 0 = Disattivata / 1 = Attivata
Taratura automatica della corsa dell’asta (vedi paragrafo TARATURA CORSA).
A 4 Reset parametri 0 = Disattivata / 1 = Attivata
Attenzione! Se necessario è possibile ripristinare i parametri di default.
Le impostazioni di default vengono ripristinate e la taratura della corsa cancellata.
Operazione di ripristino delle impostazioni di default e cancellazione della taratura corsa.
A 5 Conteggio manovre
Visualizza il numero di manovre effettuate (--- = 0 manovre; 1 = 1.000 manovre; 100 = 100.000 manovre; ........... 999 = 999.000).
H 1 Versione
Visualizza la versione del software.

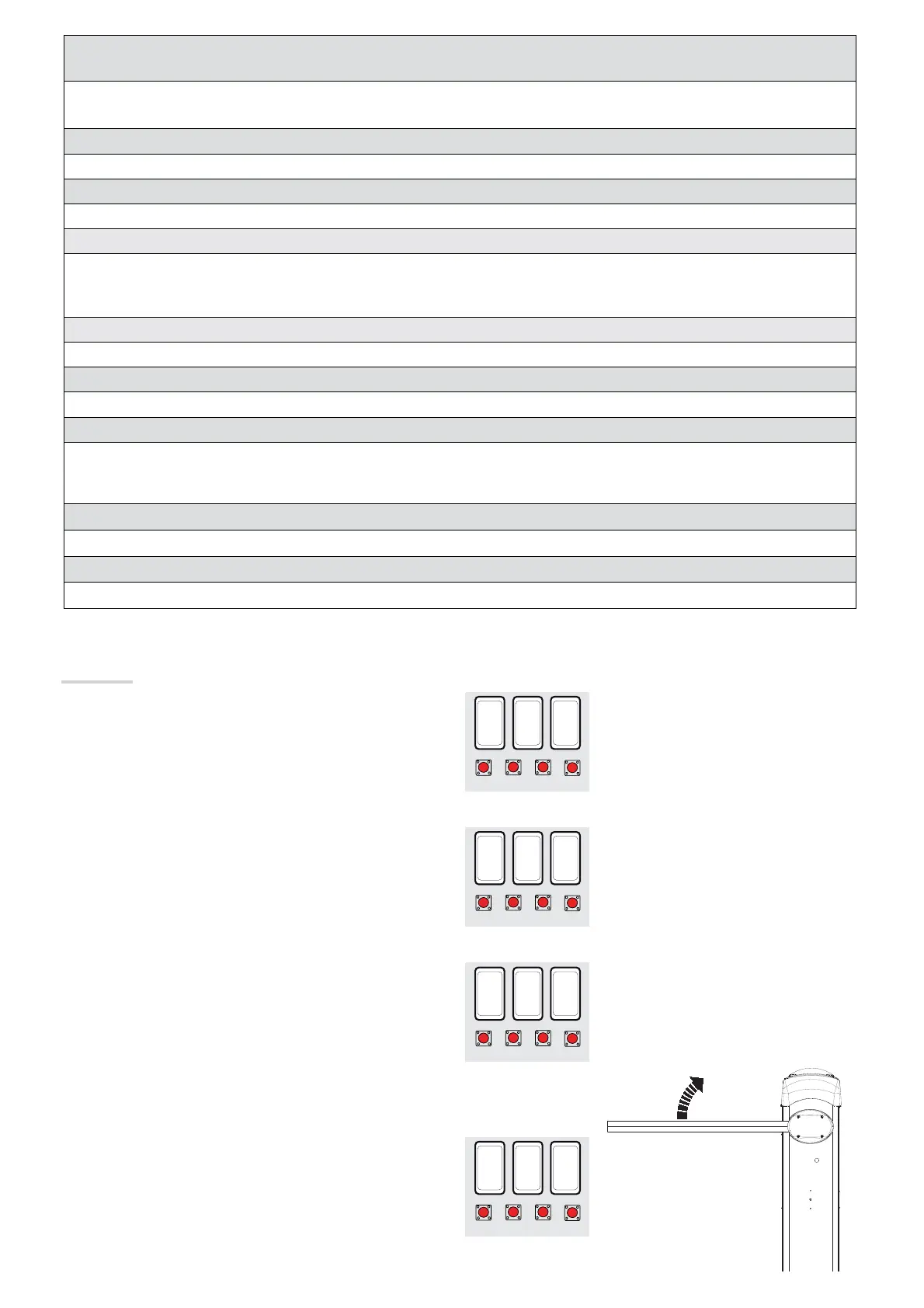

Test motore
1. Selezionare A 2. Premere ENTER per confermare.
2. Selezionare 1 per attivare il test. Premere ENTER per confermare...
3. ... verrà visualizzata la dicitura (---) in attesa del comando.
4. Tenere premuto il tasto indicato con la freccia < e verificare che
l’automazione esegua una manovra di apertura.
 Se l’automazione compie una manovra di chiusura, invertire le
fasi del motore (M con N).

CAME GARD 8 SERIES Specifications

General

Model	GARD 8 SERIES
Type	Automatic Barrier
Motor voltage	24 V DC
Power	300 W
Operating temperature	-20°C to +55°C
Protection rating	IP54
Input Voltage	230 V AC
Output Voltage	24 V DC
Protection Degree	IP54
Power supply	230 V AC
Opening time	4 to 8 seconds
