MASTER
SLAVE
MASTER
SLAVE
MASTER
SLAVE
Pag. 26 - Manuale FA 0103 0 - IT - ver. 1 - 01/2018 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

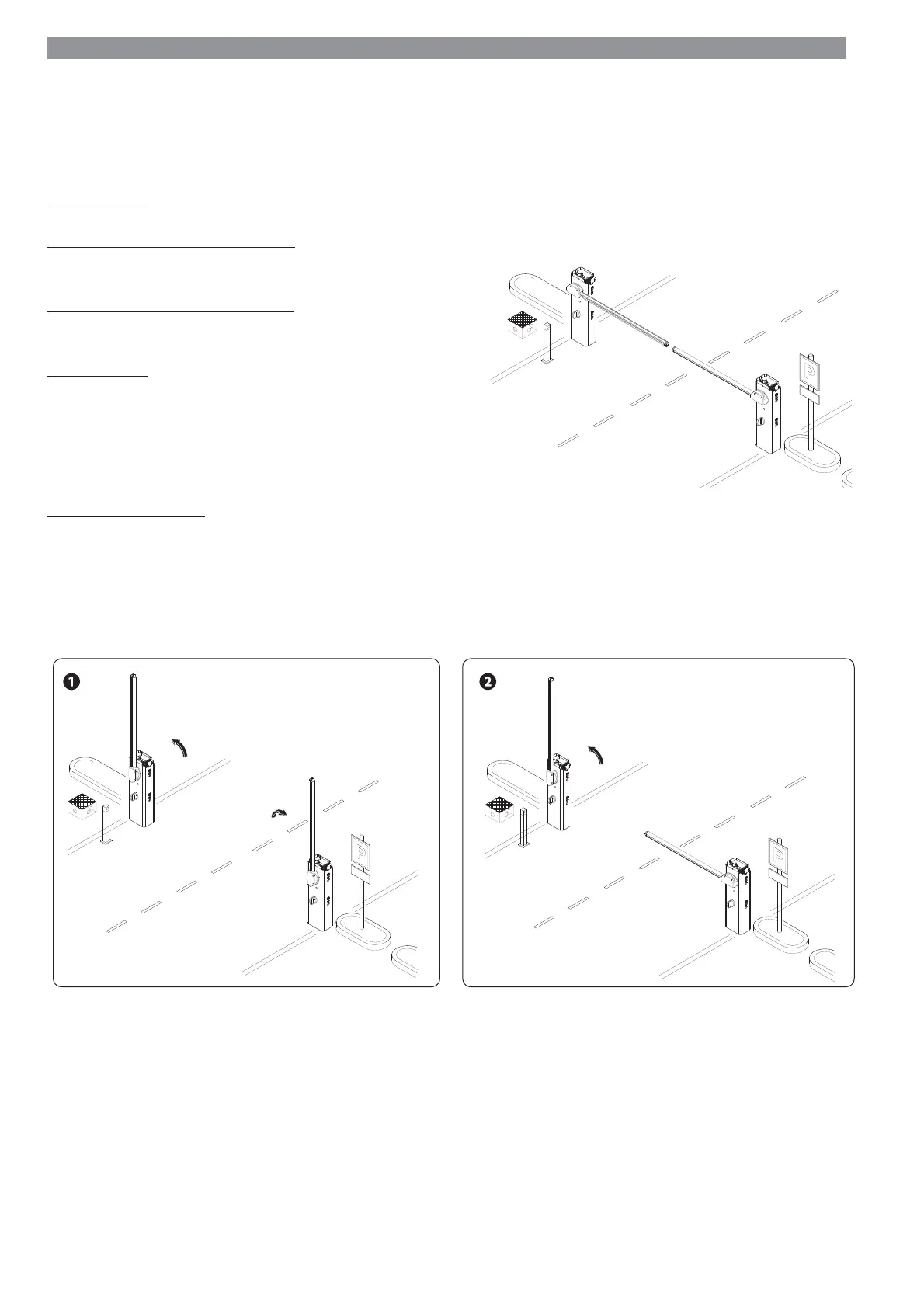

COLLEGAMENTO ABBINATO
Importante! Iniziare con l’e ettuare su entrambe le automazioni le seguenti operazioni:
- inserire la scheda RSE (con i DIP posizionati in OFF) sul connettore del quadro di entrambe le automazioni.
- collegare i due quadri con un cavo tipo CAT 5 (max 1.000 m) sui morsetti A-A / B-B / GND-GND, vedi paragrafo COLLEGAMENTO PER
FUNZIONAMENTO ABBINATO O A BUSSOLA.
- collegare tutti i dispositivi di comando e di sicurezza sul quadro dell’automazione MASTER.
Importante! Disattivare la funzione F 19 (tempo chiusura automatica) sul quadro dell’automazione SLAVE.
Memorizzazione
Eseguire la procedura di inserimento utente con comando SOLO APRE e APERTURA PARZIALE / PEDONALE sul quadro MASTER.
Confi gurazione dell’automazione MASTER
Selezionare la funzione F 49. Premere ENTER per confermare.
Selezionare 1 (abbinato) e premere ENTER.
Passaggio parametri da MASTER a SLAVE
Selezionare la funzione F 52 sul quadro MASTER.
Selezionare 1 e premere ENTER.
Programmazione
Impostare su entrambe le barriere le funzioni di:
- impostazione tipo motore (A1);
- test motore (A2);
- stop totale (F1);
- taratura della corsa (A3).
Procedere con le operazioni di impostazione e regolazione sul quadro MASTER.
Modalità di funzionamento
Comando PASSO-PASSO o SOLO APRE. Entrambe le aste si aprono.
Comando APERTURA PARZIALE/PEDONALE. Si apre solo l’asta della barriera MASTER.
Per i tipi di comando selezionabili e abbinabili agli utenti, vedi paragrafo INSERIMENTO UTENTE CON COMANDO ASSOCIATO.
