690
360
450
240
460

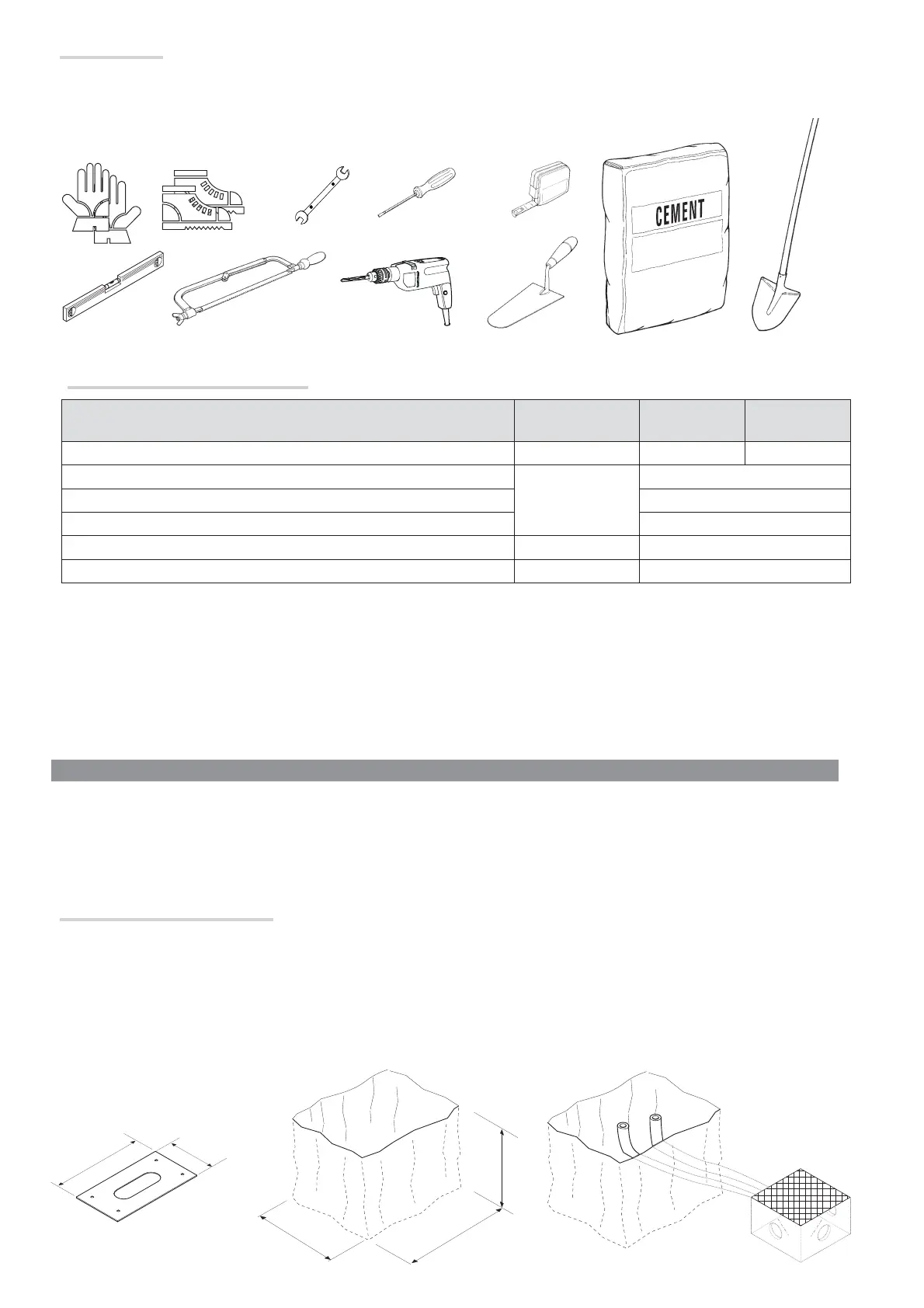

Page 6 - Manuel FA01030-FR - vers. 1 - 01/2018 - © Came S.p.A. - Le contenu de ce manuel est susceptible de subir des modifications à tout moment et sans aucun préavis.
Outils et matériel
S'assurer de disposer de tous les instruments et de tout le matériel nécessaire pour effectuer l'installation en toute sécurité et conformément aux
normes en vigueur. La figure illustre quelques exemples d'outils utiles à l'installateur.
INSTALLATION
Les illustrations suivantes ne sont que des exemples étant donné que l'espace pour la fixation de la barrière et des accessoires varie en
fonction de la zone d'installation. C'est donc l'installateur qui doit choisir la solution la plus indiquée.
⚠
Attention ! Utiliser des moyens de levage pour transporter et positionner la barrière.
Durant les phases de prémontage et de fixation, la barrière pourrait être instable et présenter un risque de renversement. Il convient par
conséquent de ne pas s'y appuyer tant qu'elle n'est pas complètement fixée.
Préparation de la plaque de fixation
⚠
Si le sol ne permet pas une fixation solide et stable de l'armoire, préparer un bloc de ciment.
Creuser la fosse pour le coffrage.
Préparer les gaines annelées pour les raccordements issus du boîtier de dérivation.
Le nombre de gaines dépend du type d'installation et des accessoires prévus.
Types de câbles et épaisseurs minimum
Connexion Type câble
Longueur câble
1 < 15 m
Longueur câble
15 < 30 m
Alimentation armoire de commande 230 VAC H05RN-F 3G x 1,5 mm
2
3G x 2,5 mm
2
Émetteurs photocellules
FROR CEI 20-22
CEI EN
50267-2-1
2 x 0,5 mm
2
Récepteurs photocellules 4 x 0,5 mm
2
Dispositifs de commande et de sécurité 2 x 0,5 mm
2
Antenne RG58 max. 10 m
Boucle magnétique (voir documentation jointe au produit)
Si la longueur des câbles ne correspond pas aux valeurs indiquées dans le tableau, déterminer la section des câbles en fonction de
l'absorption e ective des dispositifs connectés et selon les prescriptions de la norme CEI EN 60204-1.
Pour les connexions prévoyant plusieurs charges sur la même ligne (séquentielles), les dimensions indiquées dans le tableau doivent être
réévaluées en fonction des absorptions et des distances e ectives. Pour les connexions de produits non indiqués dans ce manuel, considérer
comme valable la documentation jointe à ces derniers.
