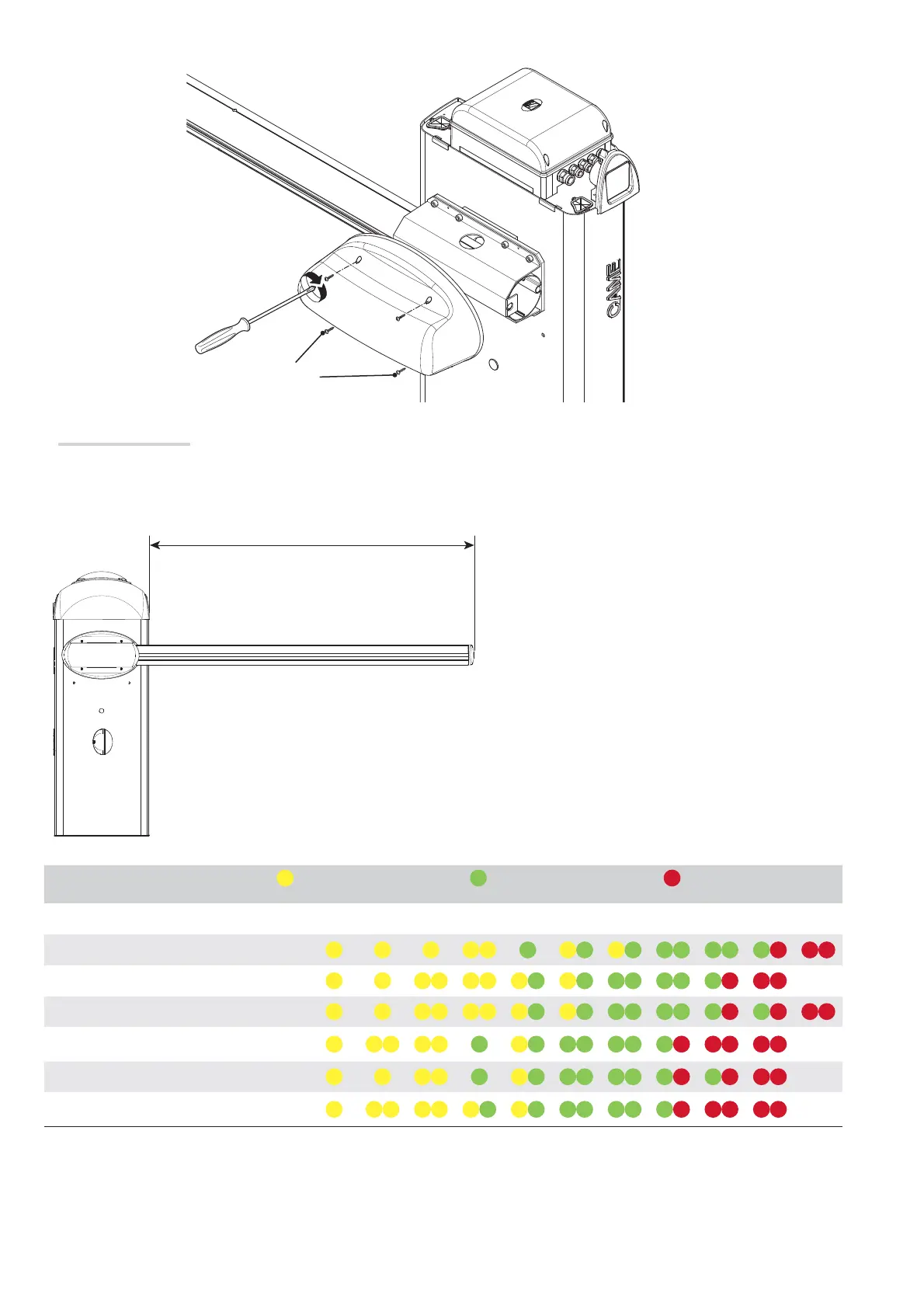

Appliquer le carter de protection anti-cisaillement sur le cache-plaque de fixation de la lisse et le fixer à l'aide des vis.
SECTION DE PASSAGE (max. 7,60 m)
Équilibrage de la lisse
Avant d'équilibrer la lisse, contrôler à l'aide du tableau ci-dessous la correspondance entre le ressort choisi, les accessoires à appliquer et la
section de passage.
Le terme « lisse » se réfère à une lisse avec couvre-joint transparent et couvercle.
A
Ressort 001G02040 Ø 40
mm
B
Ressort 001G04060 Ø 50
mm
C
Ressort 001G06080 Ø 55
mm
DIMENSIONS DE LA LISSE (m)
de 2 à
2,5
de 2,5
à 3
de 3 à
3,5
de 3,5
à 4
de 4 à
4,5
de 4,5
à 5
de 5 à
5,5
de 5,5
à 6
de 6 à
6,5
de 6,5
à 7
de 7 à
7,6
Lisse
A A A A A B A B A B B B B B B C C C
Lisse avec appui mobile 001G02808
A A A A A A A B A B B B B B B C C C
Lisse avec cordon lumineux 001G28401
A A A A A A A B A B B B B B B C B C C C
Lisse avec support mobile 001G02808 et cordon
lumineux 001G28401
A A A A A B A B B B B B B C C C C C
Lisse avec tablier 001G0465
A A A A B A B B B B B B C B C C C
Lisse avec tablier 001G0465 et cordon lumineux
001G28401
A A A A A A B A B B B B B B C C C C C
⚠
AVERTISSEMENTS !
001G02802 Ne peut être utilisé sur les barrières avec lisse équipée de tablier 001G0465 ou support mobile 001G02808
001G02808 Pour passage jusqu'à 7 m maxi.
001G02807 À utiliser OBLIGATOIREMENT en cas de passage supérieur à 7 m.
001G0465 - 001G02808 À ne pas utiliser ensemble.
