MASTER
SLAVE
MASTER
SLAVE
MASTER
SLAVE
Page 26 - Manuel FA01030-FR - vers. 1 - 01/2018 - © Came S.p.A. - Le contenu de ce manuel est susceptible de subir des modifications à tout moment et sans aucun préavis.

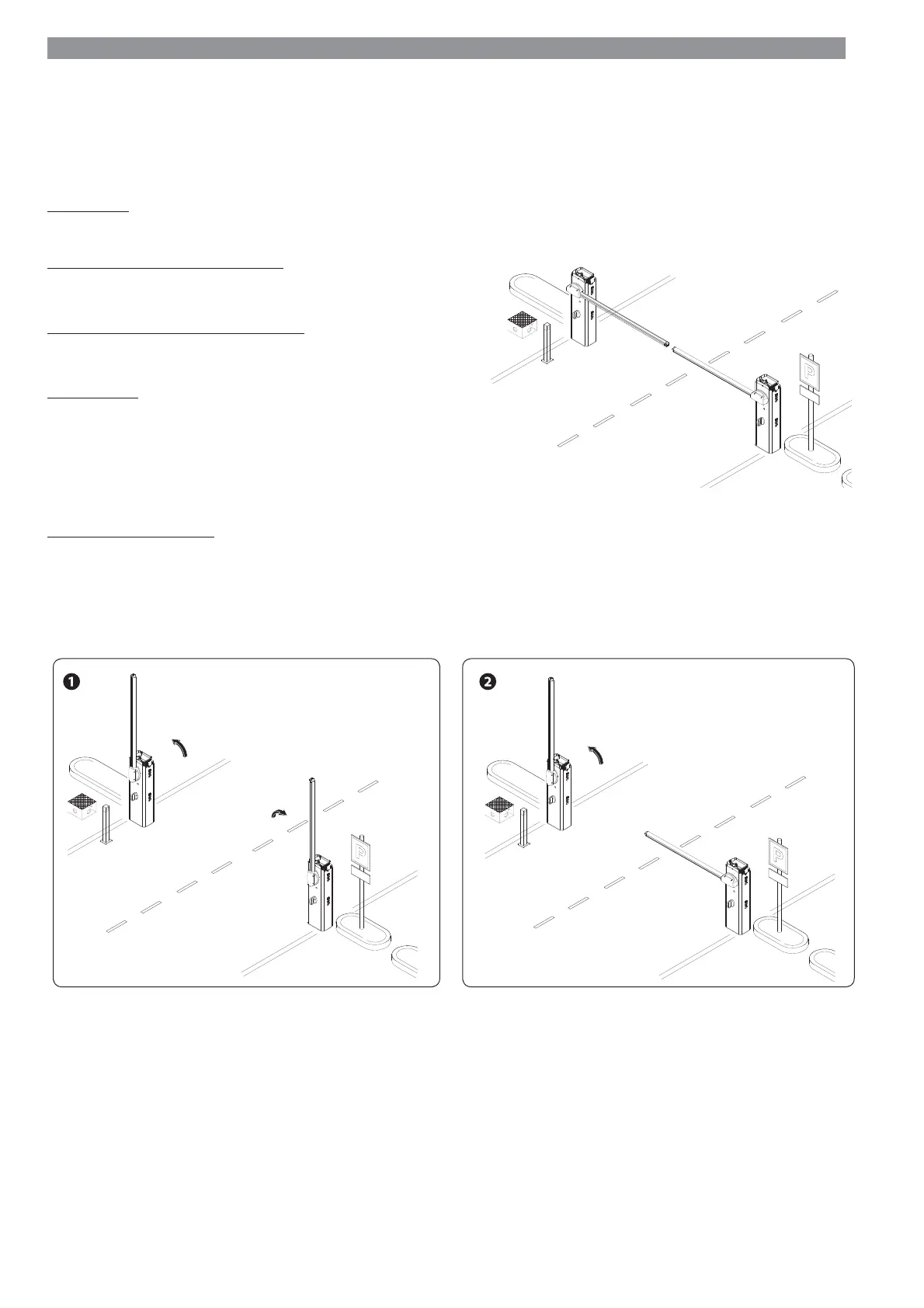

CONNEXION COUPLÉE
Important ! E ectuer tout d'abord les opérations suivantes sur les deux automatismes :
- Insérer la carte RSE (avec micro-interrupteurs DIP sur OFF) sur le connecteur de l'armoire des deux automatismes.
- Connecter les deux armoires à l'aide d'un câble CAT 5 (max. 1000 m) sur les bornes A-A / B-B / GND-GND, voir paragraphe CONNEXION POUR
FONCTIONNEMENT VIS-À-VIS OU SAS.
- Connecter tous les dispositifs de commande et de sécurité sur l'armoire de l'automatisme MAÎTRE.
Important ! Désactiver la fonction F 19 (temps de fermeture automatique) sur l'armoire de l'automatisme ESCLAVE.
Mémorisation
Exécuter la procédure d’insertion utilisateur avec la commande OUVERTURE UNIQUEMENT et OUVERTURE PARTIELLE / PIÉTONNE sur l’armoire
MAÎTRE.
Confi guration de l'automatisme MAÎTRE
Sélectionner la fonction F 49. Appuyer sur ENTER pour confi rmer.
Sélectionner 1 (vis-à-vis) et appuyer sur ENTER.
Passage paramètres de MAÎTRE à ESCLAVE
Sélectionner la fonction F 52 sur l'armoire MAÎTRE.
Sélectionner 1 et appuyer sur ENTER.
Programmation
Confi gurer sur les deux barrières les fonctions suivantes :
- confi guration du type de moteur (A1) ;
- test moteur (A2) ;
- arrêt total (F1) ;
- réglage de la course (A3).
E ectuer les opérations de confi guration et de réglage sur l'armoire MAÎTRE.
Modalité de fonctionnement
Commande PAS-À-PAS ou OUVERTURE UNIQUEMENT. Les deux lisses s'ouvrent.
Commande OUVERTURE PARTIELLE/PIÉTONNE. Seule la lisse de la barrière MAÎTRE s'ouvre.
Pour les types de commande pouvant être sélectionnés et associés aux utilisateurs, voir paragraphe INSERTION UTILISATEUR AVEC COMMANDE
ASSOCIÉE.
