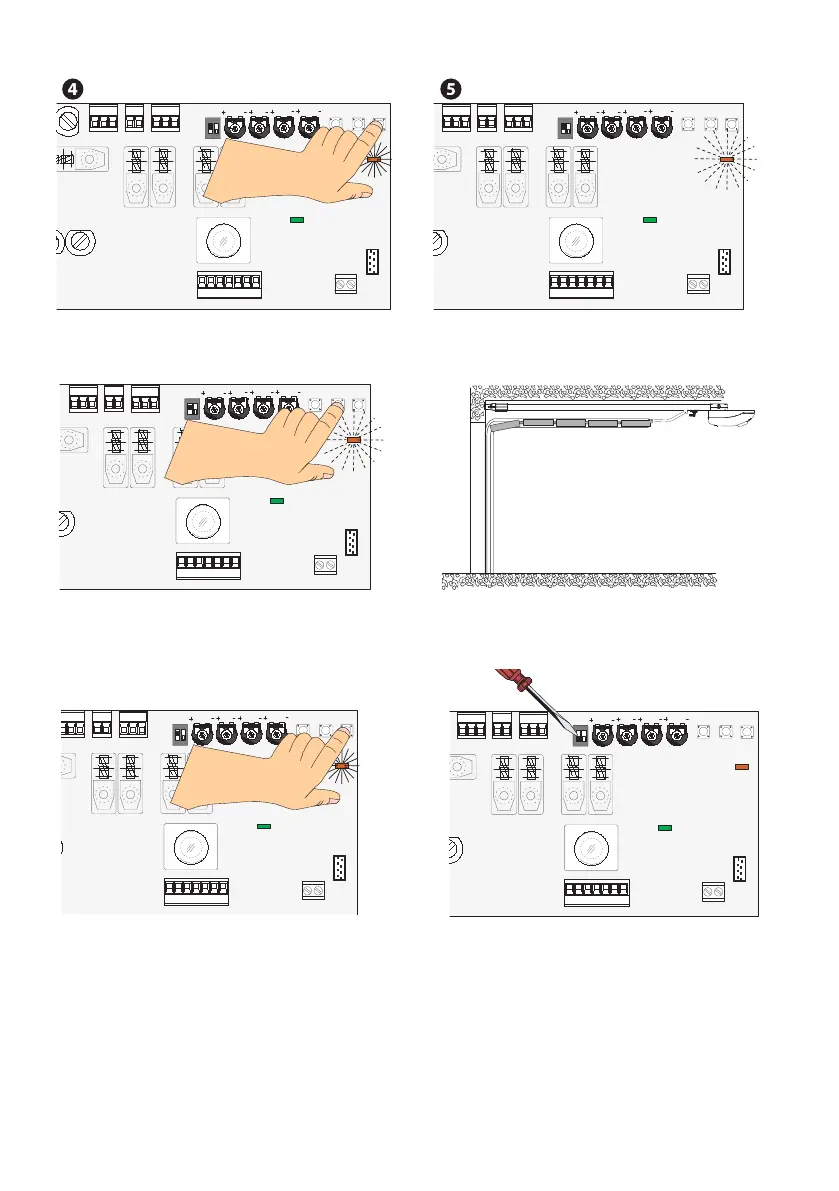

Premere il tasto ENC/RADIO ❹ per memorizzare il punto di chiusura.
Premere il tasto OPEN fi no a quando la porta arriva al punto di massima apertura .
Premere il tasto ENC/RADIO per memorizzare il punto di apertura .
Riportare il DIP 1 in OFF .
 Utilizzare il tasto OP/CL per comandare una chiusura e un’apertura per verifi care di aver eseguito correttamente
la programmazione.
