Стр.
7 - Руководство
FA00045-RU - вер.
2 - 09/2016 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления.
Предварительные проверки
⚠
Перед тем как приступить к монтажным работам, выполните следующее:
• Для подключения к сети электропитания необходимо предусмотреть автоматический
выключатель с расстоянием между контактами не менее 3 мм.
• Приготовьте лотки и каналы для проводки кабеля, гарантирующие надежную защиту от
механических повреждений.
• Убедитесь в том, что между внутренними соединениями кабеля и другими
токопроводящими частями предусмотрена дополнительная изоляция.
• Убедитесь в том, что ворота хорошо сбалансированы. При остановке в любой точке траектории
движения ворота должны оставаться в занятом положении.
Тип и сечение кабелей
Подключение
Тип ка-
беля
Длина кабеля
1 < 15 м
Длина кабеля
15 < 30 м
Электропитание, ~230 В H05VV-F
3G x 1,5 мм
2
3G x 2,5 мм
2
Сигнальная лампа
FROR CEI
20-22
CEI EN
50267-2-1
2 x 0,5 мм
2
Фотоэлементы (передатчики) 2 x 0,5 мм
2
Фотоэлементы (приемники) 4 x 0,5 мм
2
Устройства управления и безопасности 2 x 0,5 мм
2
Антенна RG58 макс. 10 м
Если д лина кабеля отличается от приведенной в таблице, его сечение определяется на основании
реального потребления тока подключенными устройствами и в соответствии с указаниями,
содержащимися в нормативе CEI EN 60204-1.
Для последовательных подключений, предусматривающих большую нагрузку на тот же участок
цепи, значения в таблице должны быть пересмотрены с учетом реальных показателей потребления
и фактических расстояний. При подключении устройств, не рассматриваемых в данной инструкции,
следует руководствоваться технической документацией на соответствующее изделие.

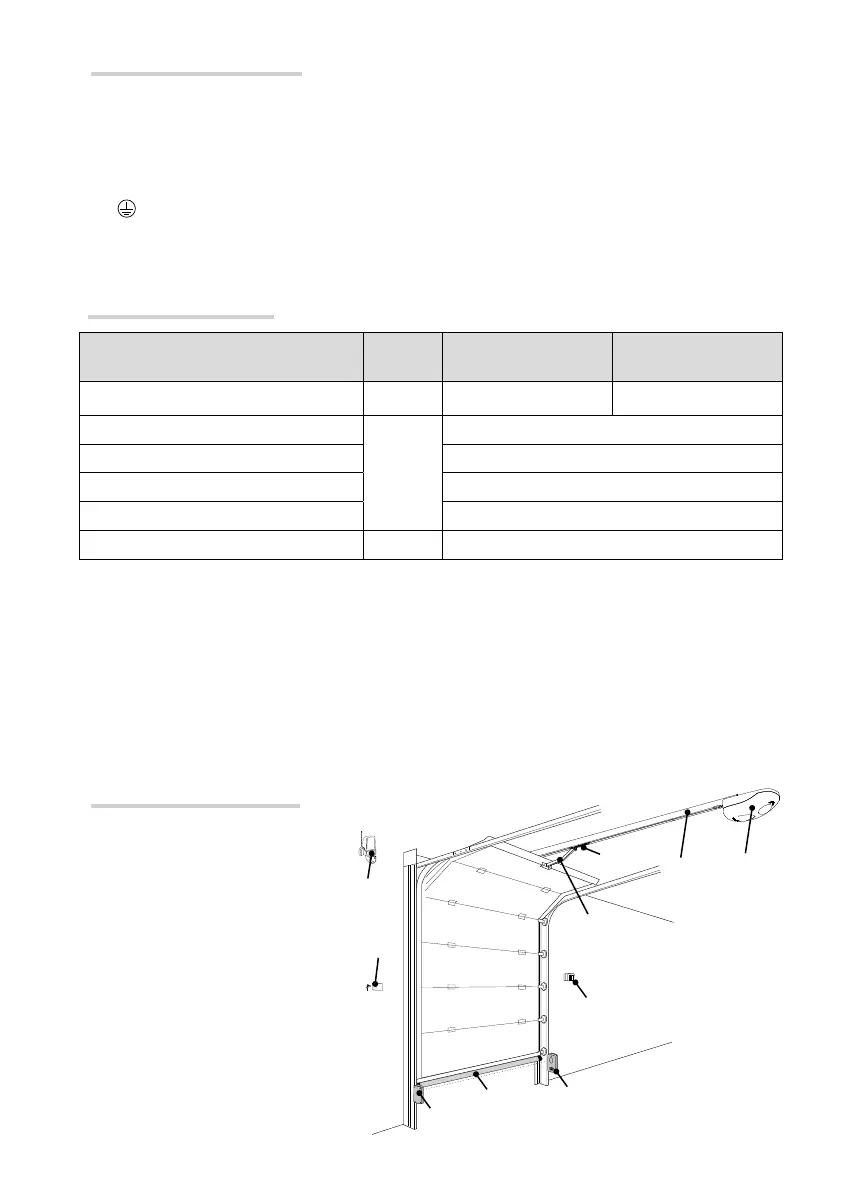

Вариант типовой установки
1. Привод
2. Направляющая
3. Ручка разблокировки
4. Передающий рычаг
5. Ключ-выключатель
6. Фотоэлементы
7. Устройство управления
8. Чувствительный профиль
9. Сигнальная лампа
