240 mm
120 mm
145 mm
320 mm
215 mm
295 mm
(mm)
L1T L2T VS
CT
24 12
0
L1 L2 U
VWEE1EX
10 11 TS 1 2
3
7
3P 4 5
2C1CXFCFA
F
B1 B2
ON
11 12 13 14 15 16 17 18 19 20
ON
12345678910
234
01224
1
L1T
L2T
VS
FUSE
ACCESS.
315mA
LINE FUSE 5A
+ AUT.CL. - + PAR.OP. -
+ OPER.TIME -
AF
CONTROL BOARD
ZC3
CH1 CH2
CLOSE OPEN
1 2 3 4 5 6 7 8 9 10 11 12
V1 V2 V3 V4 V5
04 05 06 07 08
CONTROL BOARD
1A
FUSE
1
2
13
5 6
12
7 8
10
11
4
3
9
Pag.
-
Codice manuale:
319S33IT ver.
06/2015
© CAME S.p.A.- I dati e le informazioni indicate in questo manuale sono da ritenersi suscettibili di modifica in qualsiasi momento e senza obbligo di preavviso da parte di CAME S.p.A.

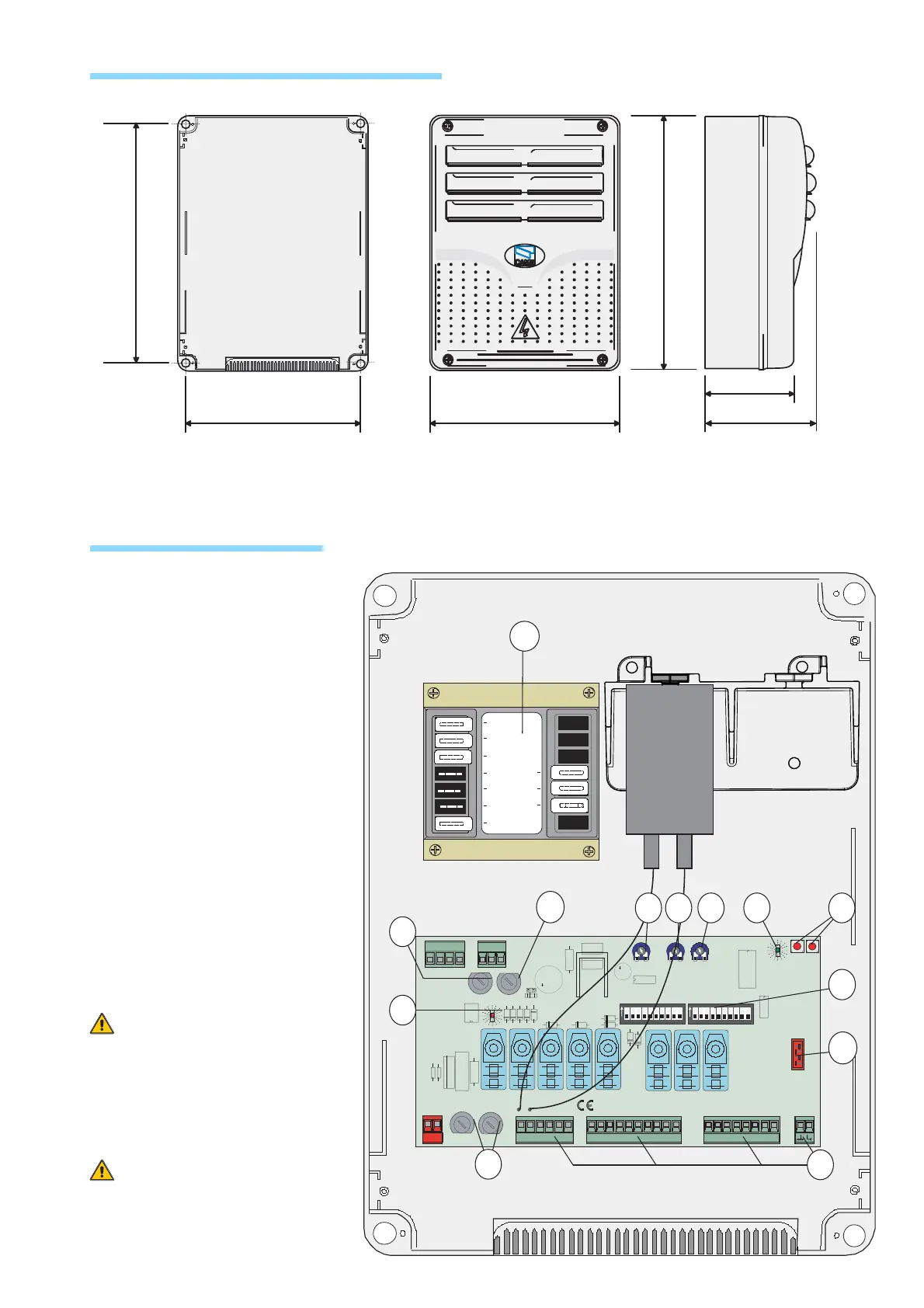

4.1 Dimensioni, interassi e fori di fissaggio
4.2 Componenti principali
Attenzione! Prima di intervenire
sull’apparecchiatura, togliere la tensione di
linea e scollegare le batterie di emergenza (se
presenti).
Collegare i fili neri che fuoriescono dalla
scheda sui connettori del condensatore.
1 Morsettiere di collegamento
2 Fusibile di linea 5 A
3 Fusibile accessori 1 A
4 LED segnalazione tensione presente a
24 V
5 Trimmer di regolazione tempo lavoro
6 Trimmer di regolazione tempo di
chiusura automatica
7 Trimmer di regolazione apertura parziale
8 LED segnalazione
9 Pulsanti memorizzazione codice
10 Selettore funzioni
11 Innesto scheda radiofrequenza
12 Limitatore di coppia motore
13 Fusibile scheda 630 mA
