Page #36 background imageLoading...
Page #36 background image
10 11 TS 1 2 3 3P 4 5 7
ON
OFF
2
1
3
4
5
6
7
8910
ON
FUSE
ACCESS.
315mA
LINE FUSE 5A
+ AUT.CL. - + PAR.OP. -
+ OPER.TIME -
AF
CONTROL BOARD
ZC3
CH1 CH2
CLOSE OPEN
1 2 3 4 5 6 7 8 9 10 11 12
V1 V2 V3 V4 V5
04 05 06 07 08
CONTROL BOARD
1A
FUSE
F
US
E
ACCESS.
3
15mA
L
INE FUSE 5A
+ AUT.CL.
-
+
PAR.OP.
-
+ OPER.TIME
-
AF
C
ONTROL BOAR
D
Z
C
3
C
H
1
C
H2
C
LOSE OPE
N
1
2 3 4 5 6 7 8 9 10 11 1
2
V1 V2 V3 V4 V
5
0
4 05 06 07 0
8
C
ONTROL BOAR
D
1A
F
US
E
24 12
0
L1 L2
V
E
W
U
E1
EX
VS
L1T
CT
L2T
ON
11 12 13 14 15 16 17 18 19 20
ON
1 2 3 4 5 6 7 8 9 10
10 11 TS 1 2 3 3P 4 5 7
2 C1 CX FC FA F B1 B2
+ E D
21
Pag.
8
- Code manuel:
319S33FR
319S33FR Version
5
06/2015 © CAME S.p.A.- Les données et les informations contenues dans ce manuel sont susceptibles de modifications à n’importe quel moment et sans aucune obligation de préavis de la part de CAME S.p.A.

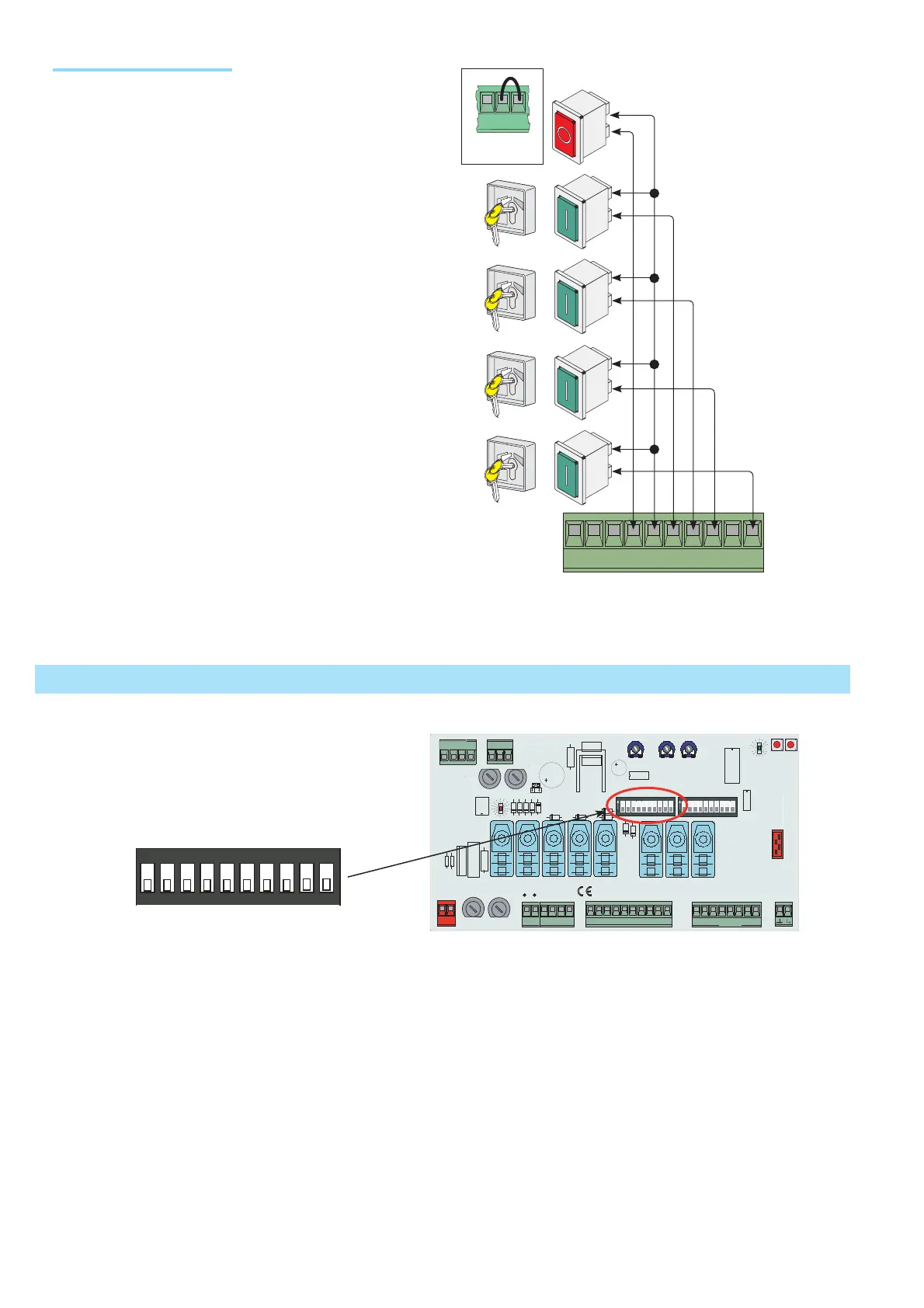

Dispositifs de commande
Touche d’arrêt (contact N.C.)
- Touche d’arrêt du portail avec l’exclusion du cycle de ferme-
ture automatique ; pour reprendre le mouvement il faut appu-
yer sur la touche de commande ou sur la touche de l'émetteur.
Sélecteur à clé et/ou touche d’ouverture (contact N.O.)
- Commande d’ouverture du portail.
Sélecteur à clé et/ou touche d’ouverture (contact N.O.)
- Commandes d’ouverture et de fermeture du portail, en appu-
yant sur le bouton ou en tournant la clé du sélecteur, le portail
inverse le sens du mouvement ou s’arrête en fonction de la sé-
lection faite sur les commutateur DIP (voir sélections fonctions,
commutateurs DIP 1-10).
Sélecteur à clé et/ou touche d’ouverture partielle (contact N.O. (
- Ouverture du portail pour le passage des piétons. La durée
d’ouverture peut être réglée au moyen d’OUV. PART. La durée de
fermeture automatique peut être réglée au moyen du commuta-
teur DIP 12.
N.B.: Tous les contacts et les boutons (N.C.) non connectés sur des accessoires doivent être court-circuités sur le bornier.
7 Sélections fonctions
1 ON - Fermeture automatique activée ; (1OFF - désactivée)
2 ON - « Ouvrir-arrêter-fermer-arrêter » avec touche (2-7) et commande radio (carte AF insérée) activée ;
2 OFF - « Ouvrir-Fermer » avec touche (2-7) et commande radio (carte AF insérée) activée;
3 ON - « Seulement ouverture » avec commande radio (carte AF insérée) activée; (3 OFF – Désactivée)
4 OFF - « Homme présent » (exclut le fonctionnement de la commande radio) désactivée ; (4 ON – activée)
5 ON - Préclignotement activé ; (5 OFF – désactivé)
6 ON - Détection de présence obstacle activée; (6 OFF - désactivée)
7 OFF - Réouverture en phase de fermeture activée; avec dispositif de sécurité branché sur les bornes 2-C1, (si le
dispositif n’est pas utilisé, mettre le commutateur DIP sur ON)
8 OFF-9 OFF - Refermeture en phase d’ouverture activée; avec dispositif de sécurité branché sur les bornes 2-CX ;
8 OFF-9 ON - Arrêt partiel activé ; avec dispositif de sécurité branché sur les bornes 2-CX ; (si les dispositifs ne sont pas
utilisés sur 2-CX, positionner le commutateur DIP 8 sur ON)
10 OFF -
Arrêt total activé avec touche branchée sur les bornes 1-2, (si n’est pas utilisé, mettre le commutateur DIP sur ON)
Sélecteur à clé et/ou touche de fermeture (contact N.O. (
- Commande de fermeture du portail.
1-10 – commutateur DIP
si non utilisé
