Pag.
4
- Codice manuale:
319S33IT
319S33IT ver.
5
06/2015 © CAME S.p.A.- I dati e le informazioni indicate in questo manuale sono da ritenersi suscettibili di modifica in qualsiasi momento e senza obbligo di preavviso da parte di CAME S.p.A.

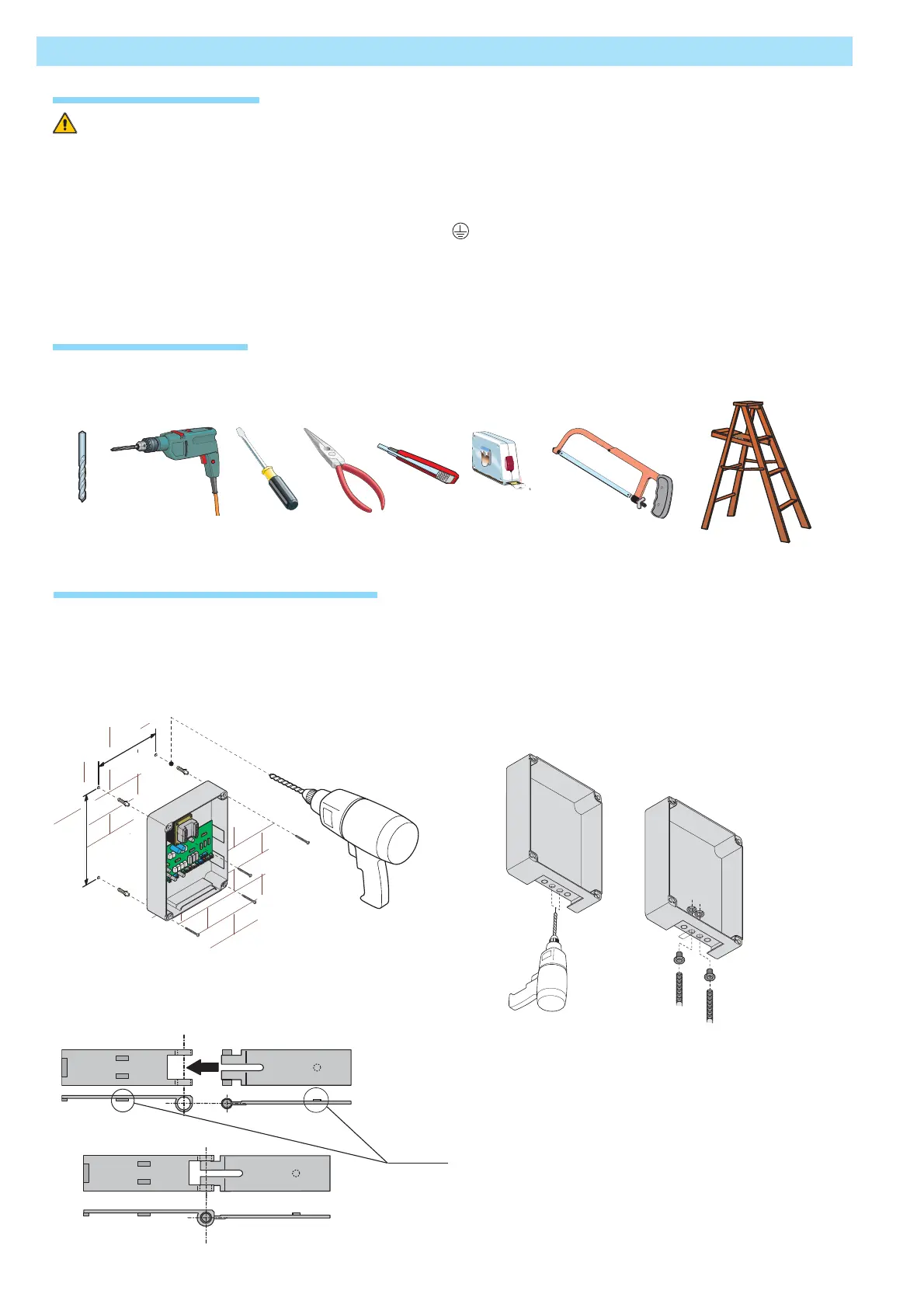

Prima di procedere all’installazione è necessario:
Verificare che il punto di fissaggio del quadro elettrico sia in una zona protetta dagli urti, che le superfici di ancoraggio siano
solide, e che il fissaggio venga fatto con elementi idonei (viti, tasselli, ecc) alla superficie.
Prevedere adeguato dispositivo di disconnesione onnipolare, con distanza maggiore di 3 mm tra i contatti, a sezionamento
dell’alimentazione
Verificare che le eventuali connessioni del circuito di protezione
, interne al contenitore, siano adeguatamente isolate
rispetto ad altre parti conduttrici.
Predisporre tubazioni e canaline adeguate per il passaggio dei cavi elettrici garantendone la protezione contro il
danneggiamento meccanico.
Assicurarsi di avere tutti gli strumenti ed il materiale necessario, per effettuare l’installazione nella massima sicurezza, secondo
le normative vigenti. Ecco alcuni esempi.
1) Fissare la base del quadro in una zona protetta; si
consiglia di usare viti di diametro max. 6 mm testa bombata
con impronta a croce.
2) Forare sui fori presfondati e inserire i pressacavi con tubi
corrugati per il passaggio dei cavi elettrici.
N.B.: diametro fori presfondati 20 mm.
3) Asseblare le cerniere a pressione.
5.3 Fissaggio e montaggio della scatola
5 Installazione
5.1 Verifiche preliminari
5.2 Attrezzi e materiali
