UVWEEX
C-BX
F4000
2C1CXFCFA
F
B1 B2
Pag.
-
Codice manuale:
319S33IT ver.
06/2015
© CAME S.p.A.- I dati e le informazioni indicate in questo manuale sono da ritenersi suscettibili di modifica in qualsiasi momento e senza obbligo di preavviso da parte di CAME S.p.A.

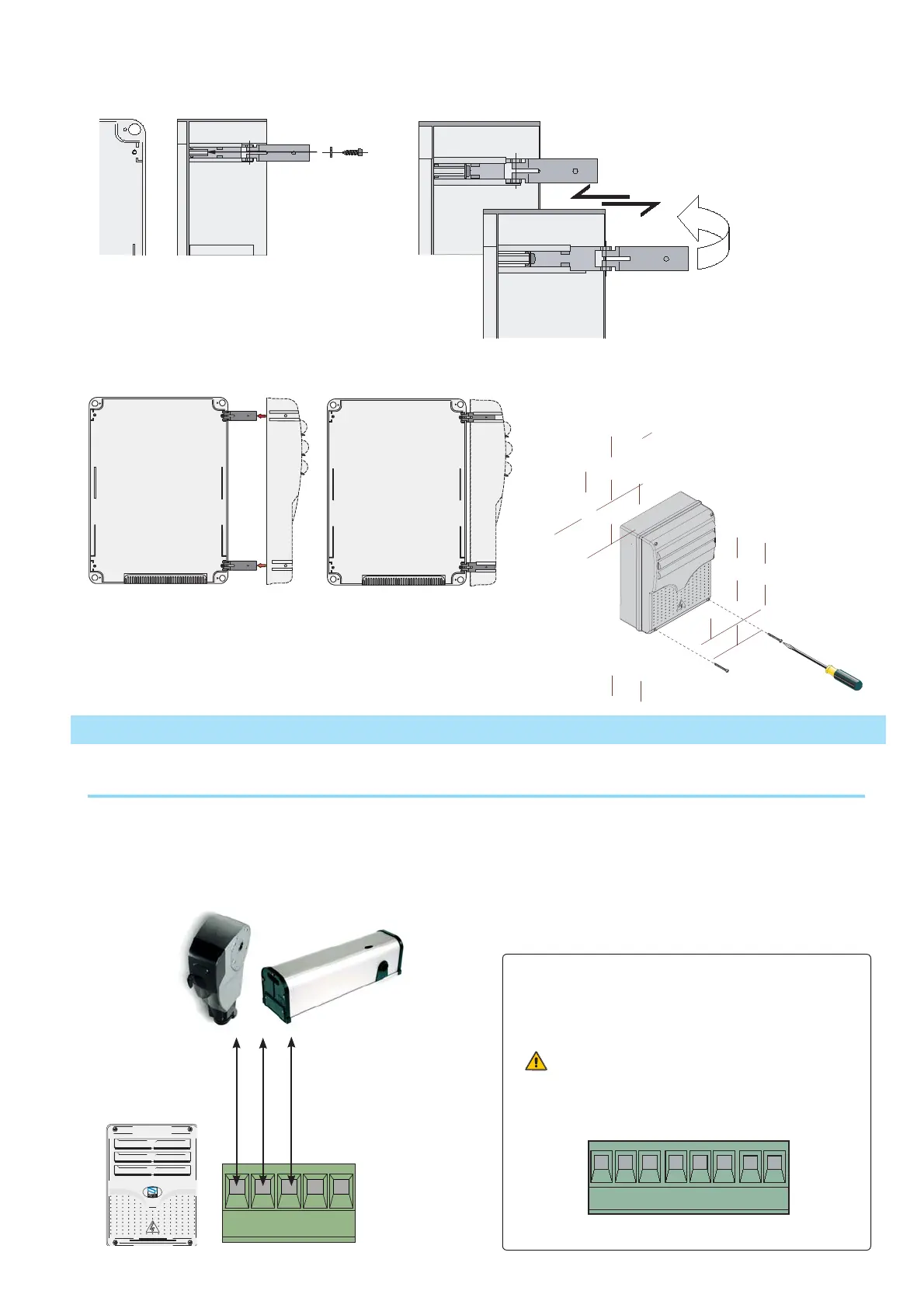

4) Inserire le cerniere nella scatola (sul lato destro o sinistro a scelta) e fermarle
con le viti e le rondelle in dotazione.
5) Inserire, a scatto, il coperchio sulle cerniere.
6) Dopo le regolazioni e i settaggi, fissare il
coperchio con le viti in dotazione.
15 mm ~
per ruotare le cerniere e
necessario farle scorrere
6 Collegamenti elettrici
Motore monofase 230 V AC
Motoriduttore
Eventuali finecorsa:
FA-F = finecorsa apre (contatto NC);
FC-F = finecorsa chiude (contatto NC).
se non collegati, cortocircuitare i relativi morsetti.
