UVWEEX
10 11 TS 1 2 3 3P 4 5 7
16 OFF - 17 ON
12
11 13 14 15 16 17
18 19 20
ON
16 ON - 17 OFF
12
11 13 14 15 16 17
18 19 20
ON
,
,
Pag.
- Codice manuale:
319S33IT ver.
06/2015 © CAME S.p.A.- I dati e le informazioni indicate in questo manuale sono da ritenersi suscettibili di modifica in qualsiasi momento e senza obbligo di preavviso da parte di CAME S.p.A.

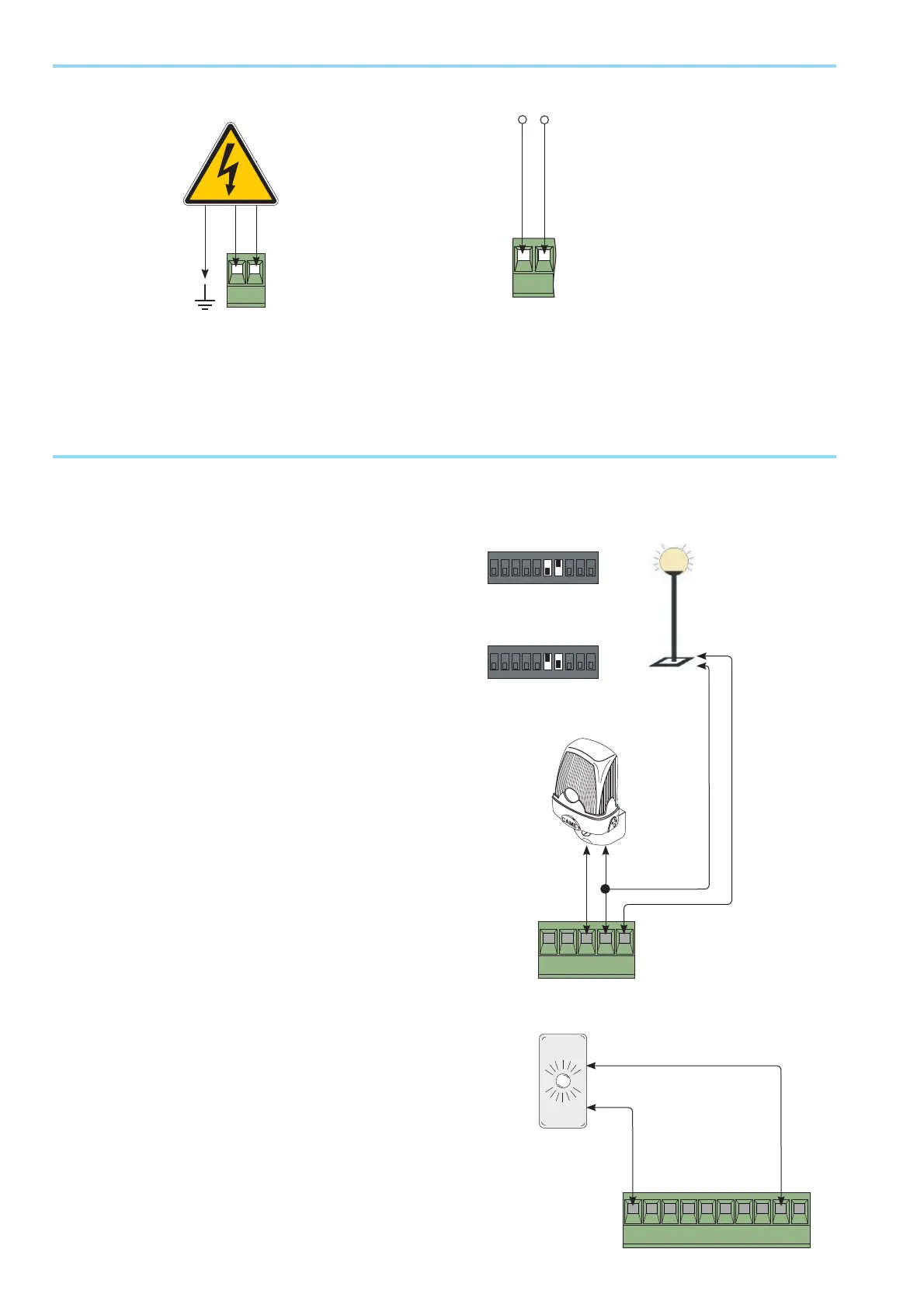

Dispositivi di segnalazione e illuminazione
Lampada ciclo / di cortesia (Portata contatto: 230 V - 60W max.):
- Lampada ciclo _ illumina la zona di manovra e rimane accesa
dal momento in cui il portone scorrevole iniza l’apertura fino alla
completa chiusura (compreso il tempo di chiusura automatica).
Nel caso non venga inserita la chiusura automatica, rimane
accesa solo durante il movimento (dip n°16 in OFF - 17 in ON).
- Lampada di cortesia _ illumina la zona di manovra, dopo un co-
mando di apertura rimane accesa per un tempo fisso di 5 minuti
e 30 secondi (dip n°16 in ON - 17 in OFF).
Lampadina spia portone aperto (Portata contatto: 24 V - 3W max.)
Segnala la posizione del cancello aperto, si spegne quando il cancello
è chiuso.
Lampeggiatore di movimento (Portata contatto: 230 V AC - 25W max.)
Lampeggia durante le fasi di apertura e chiusura del cancello.
Alimentazione quadro
comando 230 V AC
50/60 Hz
Morsetti per l’alimentazione
degli accessori a 24 V AC.
Potenza complessiva con-
sentita: 20W
Alimentazione
