GOBOS AUSTAUSCHEN
ACHTUNG!
Das Austauschen von Gobos darf nur von qualifiziertem Fachpersonal durchgeführt
werden. Wenn Sie dazu nicht qualifiziert sind, versuchen Sie nicht, Gobos selbst auszu-
tauschen, sondern nutzen Sie die Hilfe von professionellen Unternehmen.
Achten Sie bei allen Arbeiten darauf, dass keine Fremdkörper in das Gehäuse gelangen!
Achten Sie beim Gobotausch darauf, dass die Gobos korrekt ausgerichtet in den ent-
sprechenden Gobohalter eingesetzt werden, da sonst Hitzeschäden an den Gobos und
den Gobohaltern entstehen können!
1. Trennen Sie das Gerät allpolig von der Spannungsversorgung (Netzstecker ziehen). Arretieren
Sie den Scheinwerferkopf (Pan- und Tilt-Lock).

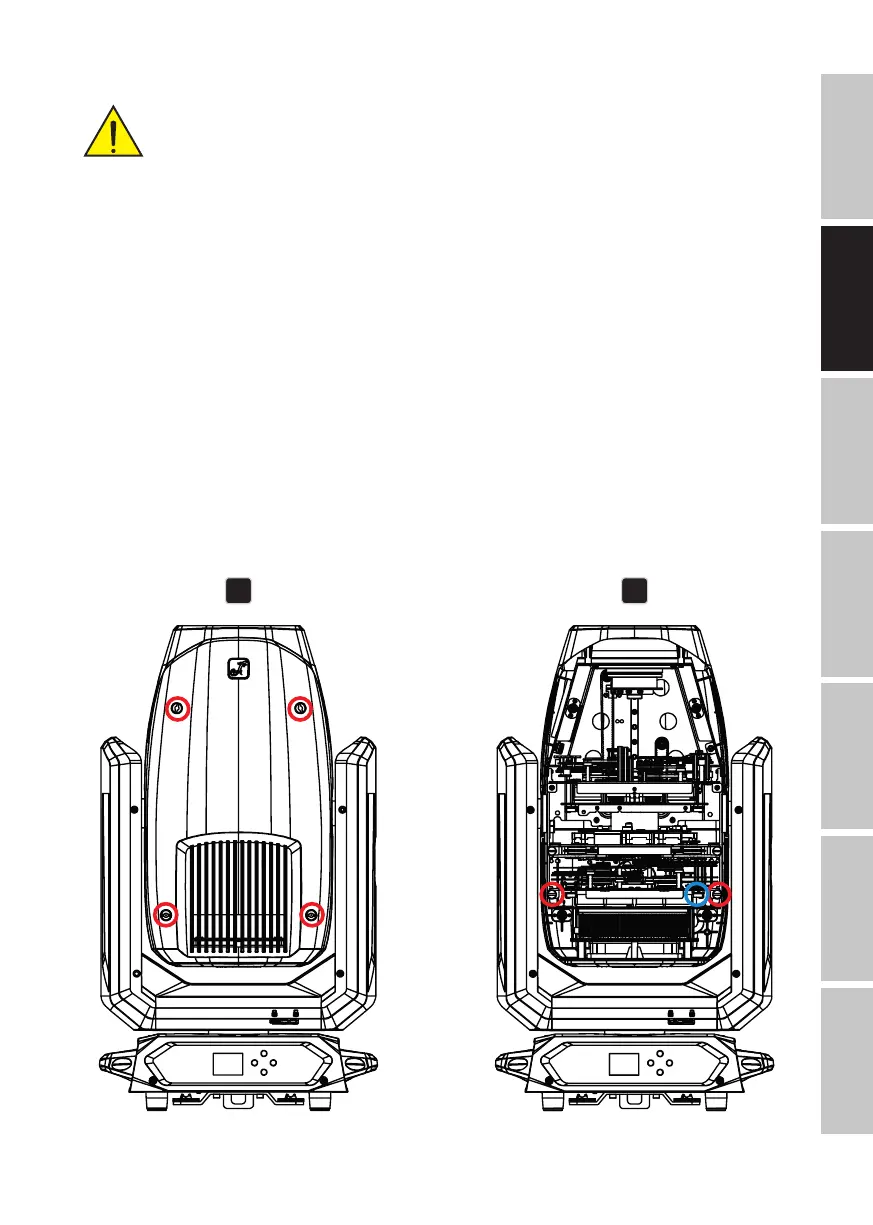

2. Lösen Sie die vier Verriegelungen der Abdeckung des Gerätekopfs auf der Pan Lock Seite (siehe
Markierungen in der Zeichnung, Bajonettverschluss mit Kreuzschlitzkopf, 1/4 Umdrehung nach
links). Nehmen Sie die Abdeckung vom Scheinwerferkopf, lösen das Sicherungsseil der Abde-
ckung und legen sie zur Seite.
3. Lösen Sie die 4-polige Steckverbindung für die Spannungs- und Signalversorgung des
Gobo-Moduls vorsichtig (blaue Markierung in der Zeichnung). Lösen Sie dann die beiden
Schrauben, die das Modul in der Führung halten und ziehen das Modul aus dem Scheinwerfer-
kopf (unteres Modul, siehe rote Markierungen in der Zeichnung).
