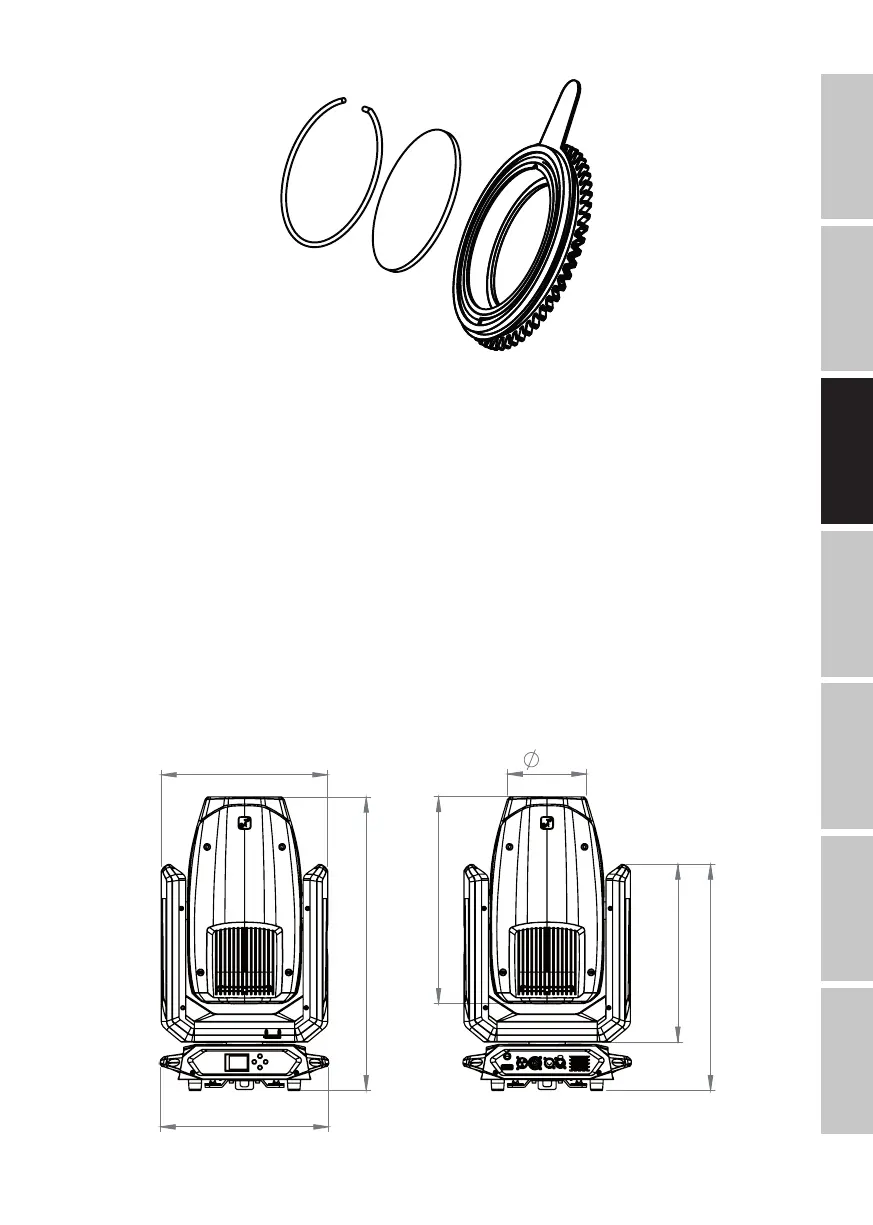

7. Replacez ensuite le porte-gobos dans la roue de gobos correspondante, en veillant à ce qu'il
soit correctement positionné dans le logement correspondant. Pour les gobos rotatifs, vous
pouvez vérifier que le gobo est correctement positionné en faisant tourner la roue de gobo. Le
gobo doit tourner sans accrocher.
8. Réinstallez le module dans la lyre du projecteur, fixez-le à l'aide des deux vis précédemment
desserrées et reconnectez la fiche de l'alimentation électrique et du signal au port correspon-
dant.
9. Fixez à nouveau le câble de sécurité du couvercle à la position correspondante dans la lyre de
l'appareil, placez le couvercle sur la tête de l'appareil et fixez-le à l'aide des quatre verrous
(serrure à baïonnette, 1/4 de tour vers la droite).
DIMENSIONS (mm)
367
647
371
175
456
392
499
