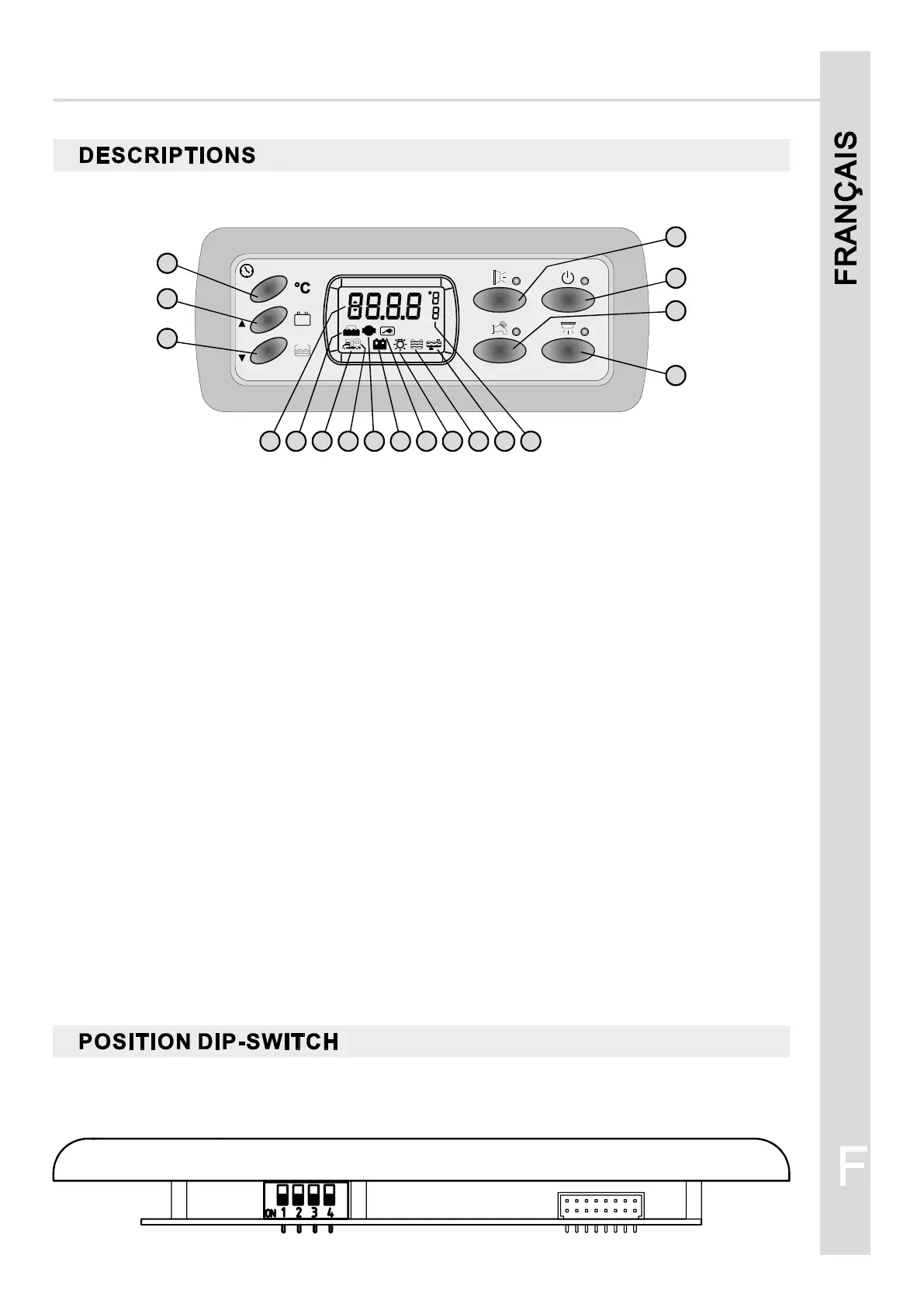

PANNEAU DE COMMANDE “PC ”200
F
27
1) Bouton pour le contrôle des températures intérieurs et extérieurs et pour le réglage de l’horloge.
2) Bouton pour le contrôle de la tension de la batterie services (B2), batterie moteur (B1) et pour le
réglage de l’horloge.
3) Bouton pour le contrôle en pourcentage du niveau des réservoir d'eau propre et pour le réglage de
l’horloge.
5) Interrupteur général utilisations (voir contrôle minimum tension).
6) Interrupteur de commande pompe d’eau.
8) Indicateur numérique de l’horloge et du test demandé.
7) Interrupteur de commande des lumières et du chauffage / boiler.
9) Le moteur en marche, il indique l’activation de la mise en parallèle des batteries.
10) Il indique le test de la batterie moteur (B1), le clignotement indique l’alarme de la batterie déchargée.
11) Il indique le test de la batterie des services (B2), le clignotement indique l’alarme de la batterie
déchargée.
12) Il indique la charge des batteries moteur et services par l’alternateur moteur.
4) Interrupteur de commande lumière extérieur, il s’éteint automatiquement lors du démarrage du moteur.
Si la batterie B2 est déconnectée, l’horloge peut fonctionner, sans affichage pendant environ 2
semaines.
17) Le clignotement indique l’alarme du réservoir eau usée est plein.
14) Il indique le branchement à la réseau 230V.
NB: L’horloge est alimentée à partir de la batterie des services (B2).
13) Il indique le test ou l’alarme des batterie avec les symboles 10 ou 11.
15) Il indique l’intervention du dispositif de tension minimum .
18) Indicateur de l’unité de mesure: U=Volt, °C et référence de la température I=temp. intérieure,
E=temperature extérieure.
16) Il indique le test du réservoir eau propre, le clignotement indique l’alarme du réservoir vide.
Anmerkung: die untergezeigte Stellung nicht ändern.
G
1
5
2
4
3
6
7
17161514131211
10
98 18
