CBE PC100 - Quadro Distribuzione Ds

AUX
B
A
1
3 5 7 9
2
4 6 8
-B2 +B2 +B1
1 2 3 4
1 2
1
9
8
16
19
18A
15
11
14
16
17
13
222120
12
10

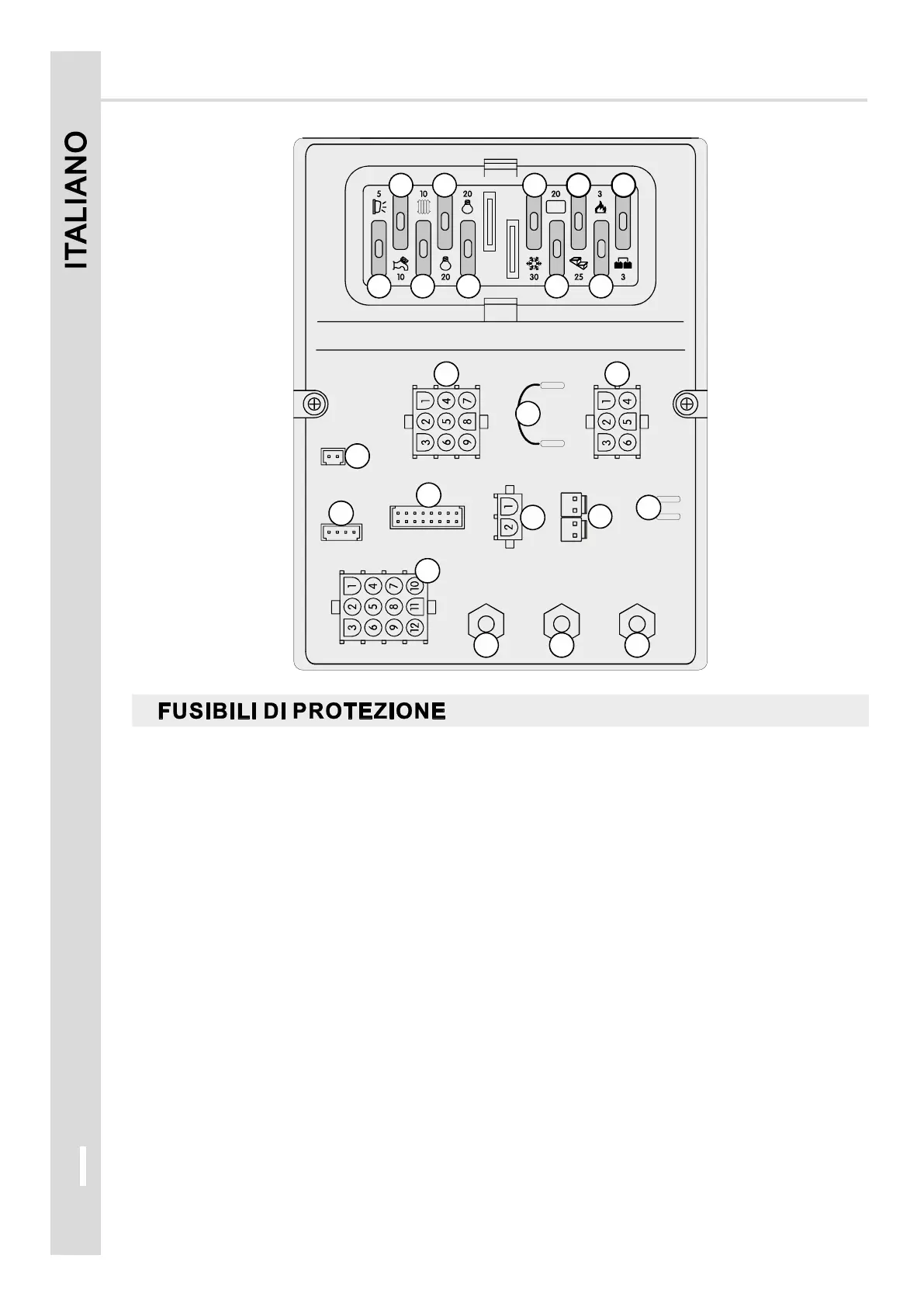

QUADRO DI DISTRIBUZIONE “DS300”
I
8
1) Fusibile 5A per l' alimentazione della luce esterna, dipende dall'interruttore e si spegne
automaticamente con il motore in moto.
luce esterna
3) Fusibile 10A per l' alimentazione della stufa/boiler, dipende dall’interruttore luci (PC200) o dal pulsante
generale utenze (PC100).
2) Fusibile 10A per l' alimentazione della pompa acqua, dipende dall'interruttore .pompa acqua
B Fusibile 30A per l' alimentazione del frigo 12V AES e trivalente. Il frigo trivalente si spegne
automaticamente con il motore fermo.
5) Fusibile 20A per l' alimentazione del gruppo luci “B”, dipende dall’interruttore luci (PC200) o dal
pulsante generale utenze (PC100).
10) Fusibile 3A per la protezione dell’uscita OUT D+ simulata.
11) Collegamento frigo AES - Ponte per l’esclusione del relè frigo trivalente, serve per collegare il frigo AES
direttamente alla batteria servizi (B2).
12) Uscita simulata D+ alternatore per il comando di: gradino elettrico, frigo AES, valvola scarico elettrica,
rientro antenna elettrica.
8) Fusibile 25A per l’alimentazione del gradino elettrico, collegata direttamente alla batteria servizi (B2).
9) Fusibile 3A per l’alimentazione del gas (frigo, cucina, valvola boiler ecc.), collegata direttamente alla
batteria servizi (B2).
4) Fusibile 20A per l' alimentazione del gruppo luci “A”, dipende dall’interruttore luci (PC200) o dal
pulsante generale utenze (PC100).
7) Fusibile 20A per l’alimentazione ausiliaria (regolatore solare), collegata direttamente alla batteria
servizi (B2).
1 B8
