RECHARGE BATTERIE MOTEUR (B1)
RECHARGE BATTERIE SERVICES (B2)
c) avec panneau solaire: par le limiteur de charge.
FONCTIONS D+
a) avec alternateur: par le relais séparateur quand le moteur a démarré.
A courant nominal
moteur
vec chargeur batteries: un dispositif électronique permit une recharge ( 2A) de la batterie
(B1). Le système donne priorité de charge à la batterie services (B2).
b) avec réseau 230V: . système à tampon par le chargeur batterie
Fonctionnement sans SMART ALTERNATOR:
Un dispositif électronique commandé par le signal “+ clef” ON, active les fonctions D+ (parallèle entres les
batteries, sortie +OUT D+, lumière extérieure etc.) lorsque la tension de la batterie moteur est > à 13,5V et il les
désactive avec “+ clef” OFF ou avec tension <à 12,5V.
Les fonctions D+ peuvent être activées seulement si la batterie de services B2 est branchée.
Fonctionnement avec SMART ALTERNATOR
(présent sur les tableaux de distribution DS300 produits à partir de septembre 2019):
Condition A: signal “+ clef” ON et tension de la batterie moteur > à 13,5V. Les fonctions D+ sont désactivées
avec “+ clef” OFF ou avec tension < à 12,5V.
P - , uour les véhicules équipés du SMART ALTER NATOR n dispositif électronique active les fonctions D+
(parallèle entres les batteries, sortie OUT D+, lumière extérieure etc.) avec moteur démarré. Les fonctions D+
sont actives en présence de au moins une des conditions suivantes:
Condition B: signal “+ clef” ON et signal “D+” négatif (-). Les fonctions D+ sont désactivées en l’absence de l'un
des deux signaux.
Les fonctions D+ peuvent être activées seulement si la batterie de services B2 est branchée.

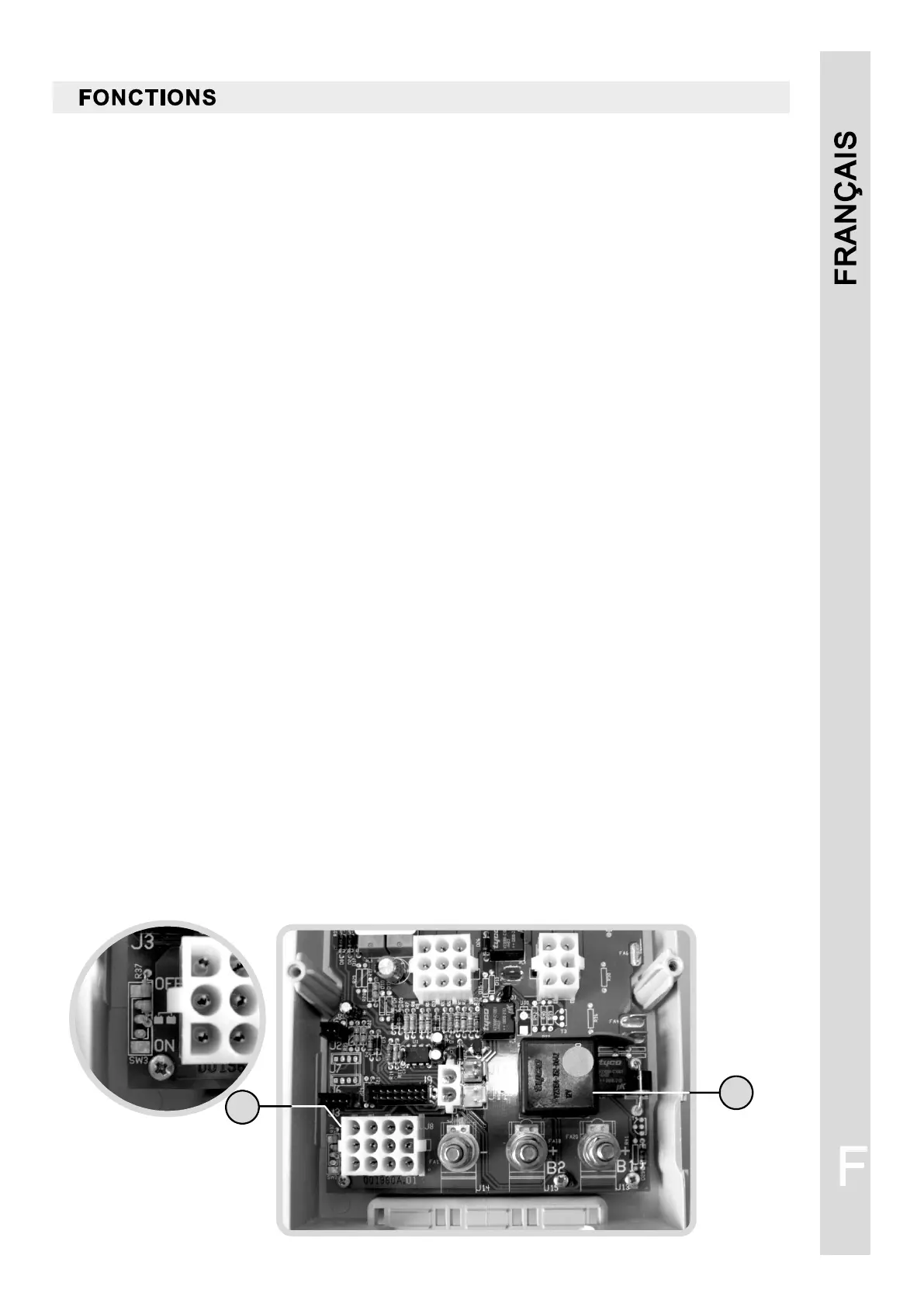

IMPORTANT: En cas d’installation d’appareils exigeant de désactiver de façon permanente le relais parallèle
batteries (réf.1), il faut enlever la résistance R37 (réf.2). Il est possible d’enlever la résistance avec
des ciseaux/un cutter en faisant très attention à ne pas endommager les pistes au-dessous.
N.B.: en présence des deux conditions, les fonctions D+ sont désactivées en l’absence du signal “+ clef”.
1
2
