12/30

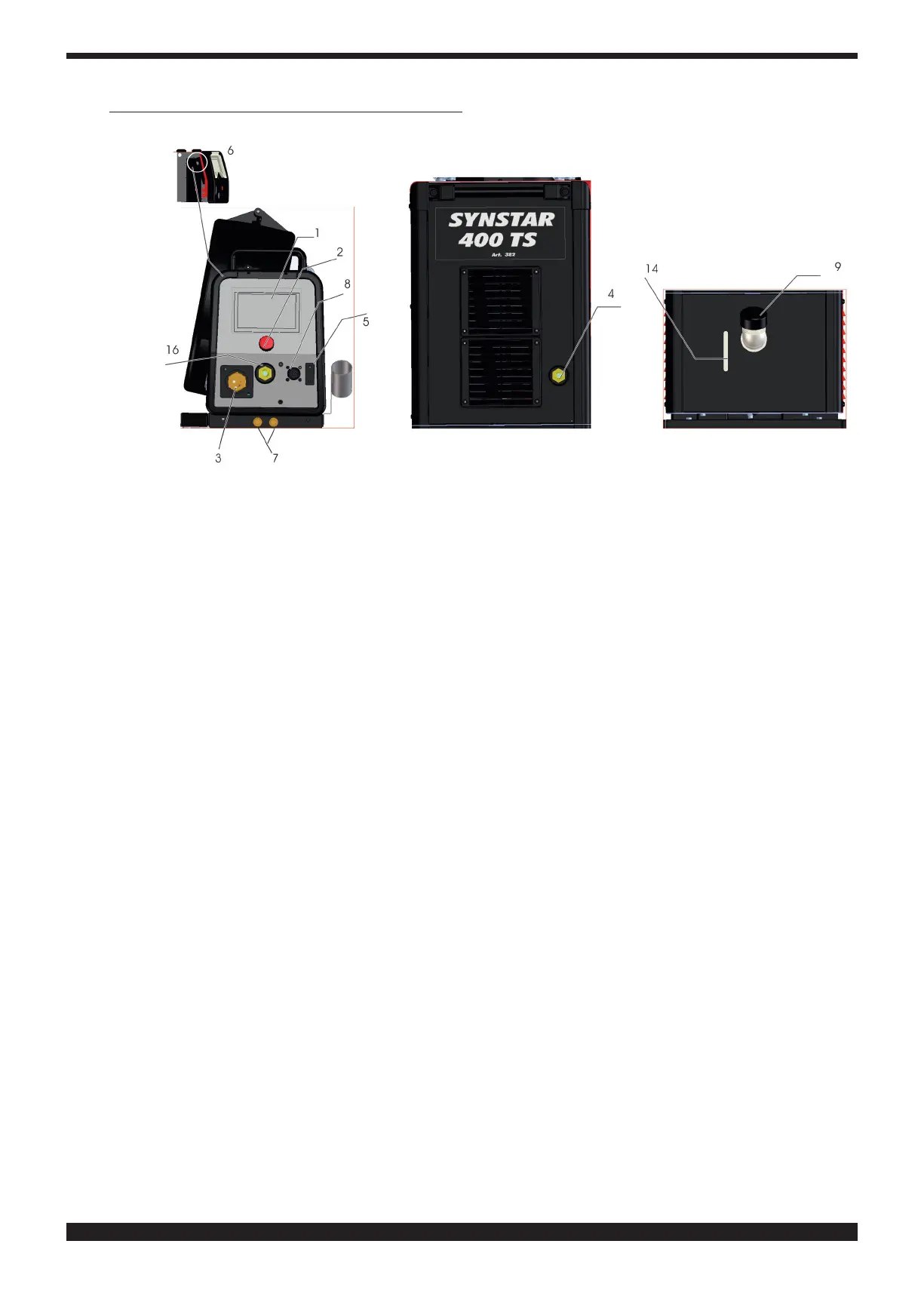

4 COMANDI POSTI SUI PANNELLI ANTERIORI
1 DISPLAY�
Visualizza sia i parametri di saldatura che tutte le funzioni di saldatura
2 MANOPOLA
Seleziona e regola sia le funzioni che i parametri di saldatura
3 ATTACCO CENTRALIZZATO
A cui va collegata la torcia di saldatura
4 CAVO MASSA O PRESA
Presa (-) a cui va collegato il connettore del cavo massa
5 CONNETTORE
Connettore tipo DB9 (RS 232) da utilizzare per aggiornare i programmi di saldatura
6 CONNETTORE
Connettore tipo USB da utilizzare per aggiornare i programmi di saldatura
7 RUBINETTI AD INNESTO RAPIDO
Collegare il tubo rosso e blu della torcia, rispettando il colori rosso con rosso e blu con blu
8 CONNETTORE
Vi si connette il cavo di comando della torcia Push Pull
9 TAPPO SERBATOIO
14 ASOLA
Asola per l'ispezione del liquido refrigerante
16 PRESA (+)
Presa a cui va collegata la pinza porta elettrodo in saldatura MMA
