Model 4P14 Flat Deck, Closed Front
Installation, Operation and Maintenance
2 Rev 08/11/17
4P14-X-IOM-A.doc
GENERAL SPECIFICATIONS MODEL: 4P14 [E OR X]FX
[LENGTH]]
SPECIFICATIONS 4P14EFX 4P14XFX
A Length Overall 20’ 5 ¾” 22’ 9 ¼”
B Width Overall 10’ 10 ¾”
C Inside Columns 116”
D Between Columns 16’ 4” 18’ 7 ½”
E Height of Columns 90 ½”
F Height of Runways 7 ¼”
G Width of Runways 20”
H Width Between Runways 40” or 43”
I Maximum Wheelbase * 182 ½” 210”
J Rise Height 78”
Lifting Capacity
(Hyd. Pressure @ Cap.)
14,000 lbs.
(2800 psi)
Air Supply Required 90-120 psi Clean Dry
Motor 2 HP
Voltage (Single Phase Std.) ** 208-230 Volt
Speed of Rise 75 Seconds (approximate)
Min. Recommended Bay Size 12’ x 24’ 12’ x 26’
* Wheelbase is based on a tire diameter of 30”
** Optional 3 phase, 50/60Hz, 208, 230 or 460V available.
C
33"
B
A
2' MIN.
TO NEAREST
OBSTRUCTION
J
E
5
F
D
IDLER RUNWAY
H
POWER RUNWAY
G
DIAGONALS TO BE WITHIN 1/4"
BASE PLATE
A
B
33"
C
E
J
5
F
D
2' MIN.
TO NEAREST
OBSTRUCTION
IDLER RUNWAY
DIAGONALS TO BE WITHIN 1/4"
H
G
POWER RUNWAY
BASE PLATE
A
B
33"
C
E
J
5
F
D
2' MIN.
TO NEAREST
OBSTRUCTION
IDLER RUNWAY
DIAGONALS TO BE WITHIN 1/4"
H
G
POWER RUNWAY
BASE PLATE
A
B
33"
C
E
J
5
F
D
2' MIN.
TO NEAREST
OBSTRUCTION
IDLER RUNWAY
DIAGONALS TO BE WITHIN 1/4"
H
G
POWER RUNWAY
BASE PLATE

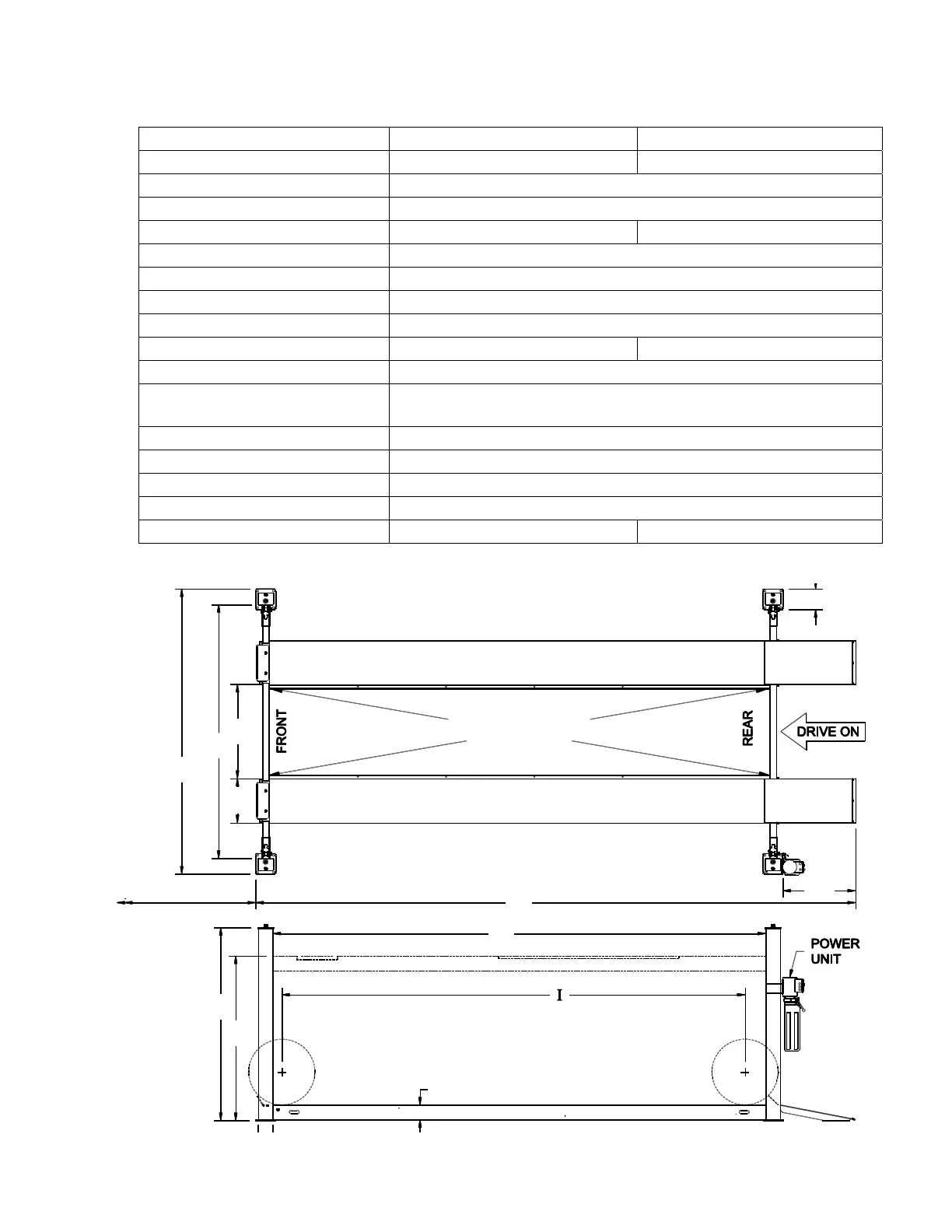

Fig 1 – General Specifications and Service Bay Layout
