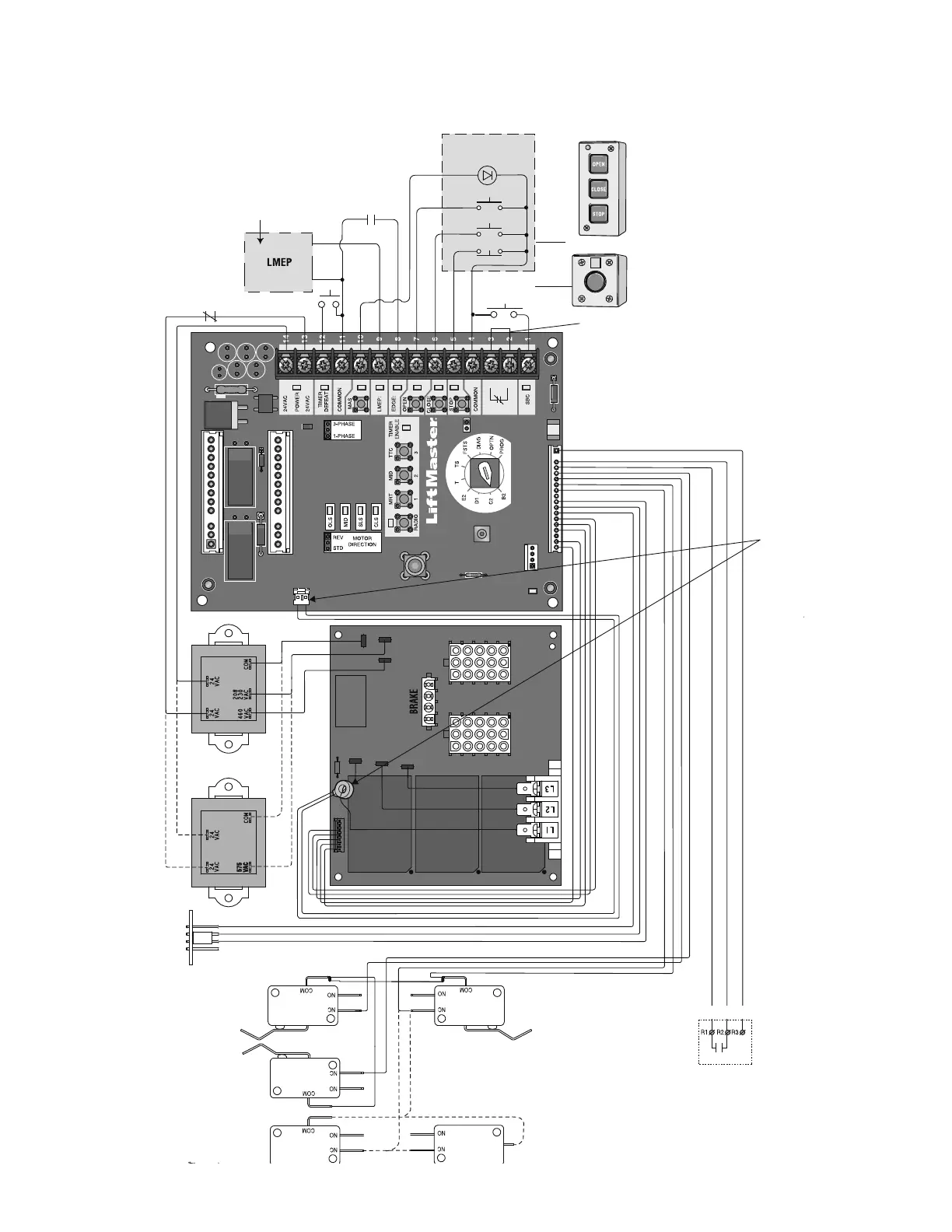

LOGIC (VER. 5.0) SCHÉMA DE CÂBLAGE 3 PHASES - AVEC
TECHNOLOGIE DE DÉTECTION DE COURANT
Schémas de câblage
460V 208V
230V
(or 575V)
T_230V
or 575V
GRAY
T_460V
PURPLE
T_COMM
WHITE
L2
WHITE
L1
BLACK
L3
PURPLE
*REMARQUE : Les positions noires et grises varient par modêle.
M
ARQUE : Un capteur de verrouillage (C/V)
fourni sur les modèles DJ et DH seulement,
l rouge du faisceau d'alimentation connecte
F
sur Surpass. C/V et à NO sur l'interrupteur
C
APTEUR DE VERROUILLAGE. Des fils
n
cs connectent le COM sur Surpass. C/V et
t
errupteur du CAPTEUR DE VERROUILLAGE
N
F sur Ouvrir C/V.
M
ARQUE : L'interrupteur du capteur de
r
ouillage est situé sur le châssis.
REMARQUE : Actionneurs du 575V CA seulement.
Carte tr/min
Verrouillage du
palan si présent
INTERR. ÉCHEC
MINUT.
Capteur
sensoriel
auxiliaire
DEL d'alerte
d'entretien
Ouvir
Fermer
Arrêt
Ouvrir/fermer
Un bouton
Retirer le cavalier pour
installer le verrouillage
extérieur de porte
Station à 3 boutons
Récepteur radio
externe
REMARQUE : Alimentation 32 Vcc fournie
par les fils blanc et jaune situés à l'intérieur
de la boîte électrique.
Se référer à la page 21
pour les connexions du
dispositif de Protection
contre le piégeage
avec surveillance
LiftMaster (LMEP)
(BLEU)
(JAUNE)
(ORANGE)
(BLANC)
(JAUNE)
(VIOLET)
(BLANC)
(ROUGE)
(GRIS)
(JAUNE)
(ROUGE)
(BLANC)
(GRIS)*
(NOIR)*
(ORANGE)
(JAUNE)
(VIOLET)
(VIOLET)
(ROUGE)
(ROUGE)
(JAUNE)
(JAUNE)
(BLEU)
(JAUNE)
(ROUGE)
(BLANC)
(BLANC)
(BLANC)
(ROUGE) (BLANC)
(BLANC)
(BLANC)
(BLANC)
(ORANGE)
(JAUNE)
(BLANC)
SURPASS.
C/V
CAPTEUR DE
VERROUILLAGE
(voir note à gauche)
CONTACT DE
LIMITE DE
DÉTECTION
FERMER C/V
OUVRIR C/V
TERRE
REMARQUE : Sur les actionneurs
triphasés Logic 5.0 construits avant
février 2016, ces connecteurs sont
b
