Chamberlain T - Installation de la Chaîne (Modèles T Et GT)

8Assemblage - Chariot
Ŋ
Ŋ
1
2
4
5
6
3
MODÈLE T
MODÈLE GT

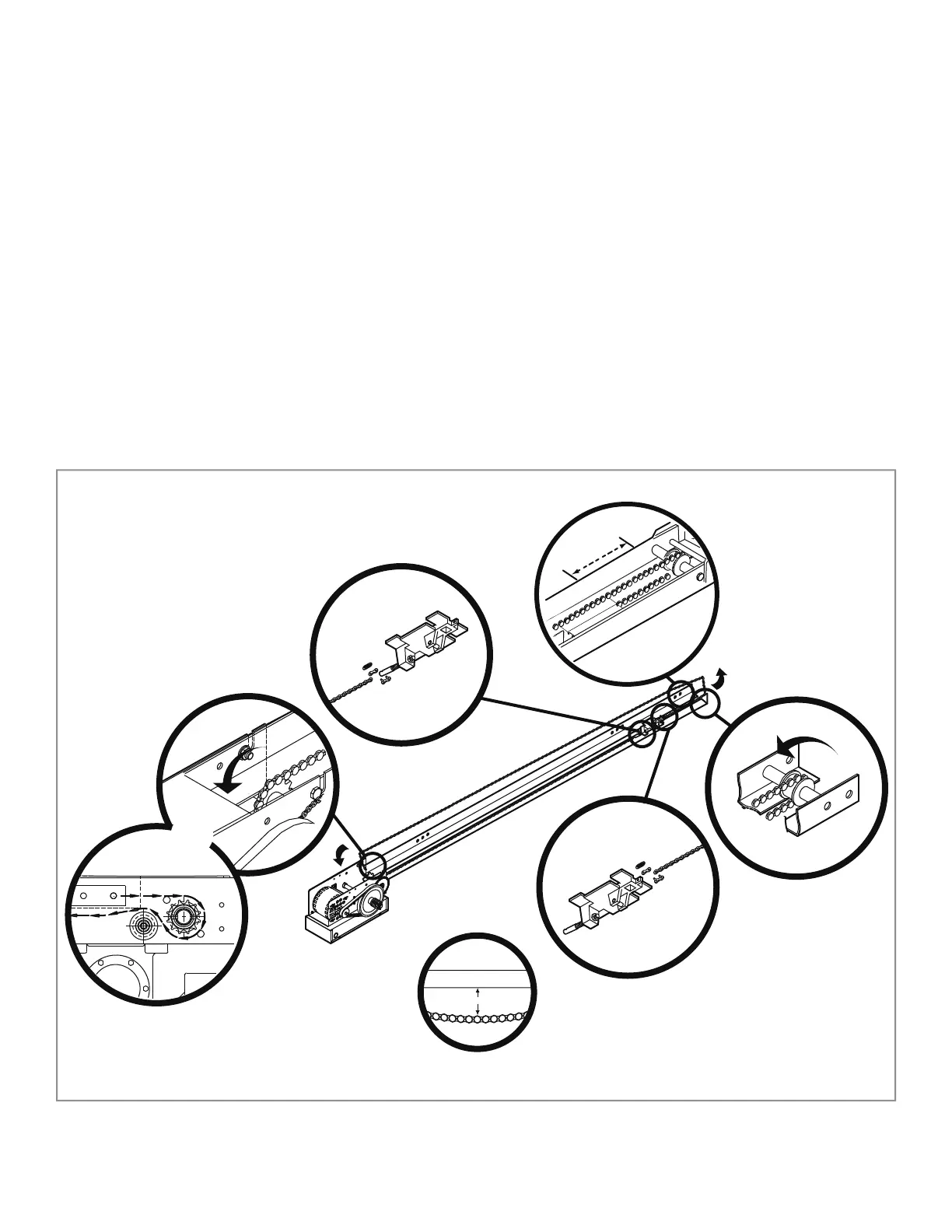

INSTALLATION DE LA CHAÎNE
(MODÈLES T ET GT)
1 Placer le chariot à 5,1 cm (2 po) de la poulie libre avant.
2
Fixer la chaîne à l'arbre fi leté du chariot à l'aide de la maille
maîtresse.
3
Placer la chaîne le long du rail de l'ouvre-porte. Enrouler la
chaîne autour du pignon d'entraînement de l'ouvre-porte.
4
Placer la chaîne le long du rail vers la poulie libre avant.
Enrouler la chaîne autour de la poulie libre avant.
5
Fixer la chaîne à l'avant du chariot à l'aide de la maille
maîtresse.
6
Resserrer la chaîne jusqu'à ce que la chaîne pende d'environ
7,6 cm (3 po) au point milieu du rail.
5,1 cm
(2 po)
7,6 cm
(3 po.)
