OPTION 1: CPS-MEI
OU
OPTION 2: CPS-EI
LiftMaster
CPS-MEI
BORNES DE LA CARTE LOGIQUE
MODÈLE COMMUN - 11 LMEP - 9
CPS-U Blanc Blanc/Noir
CPS-UN4 Bleu Brun
CPS-RPEN4 Bleu Brun
CPS-OPEN4 Noir/Blanc Noir
Protection contre le piégeage

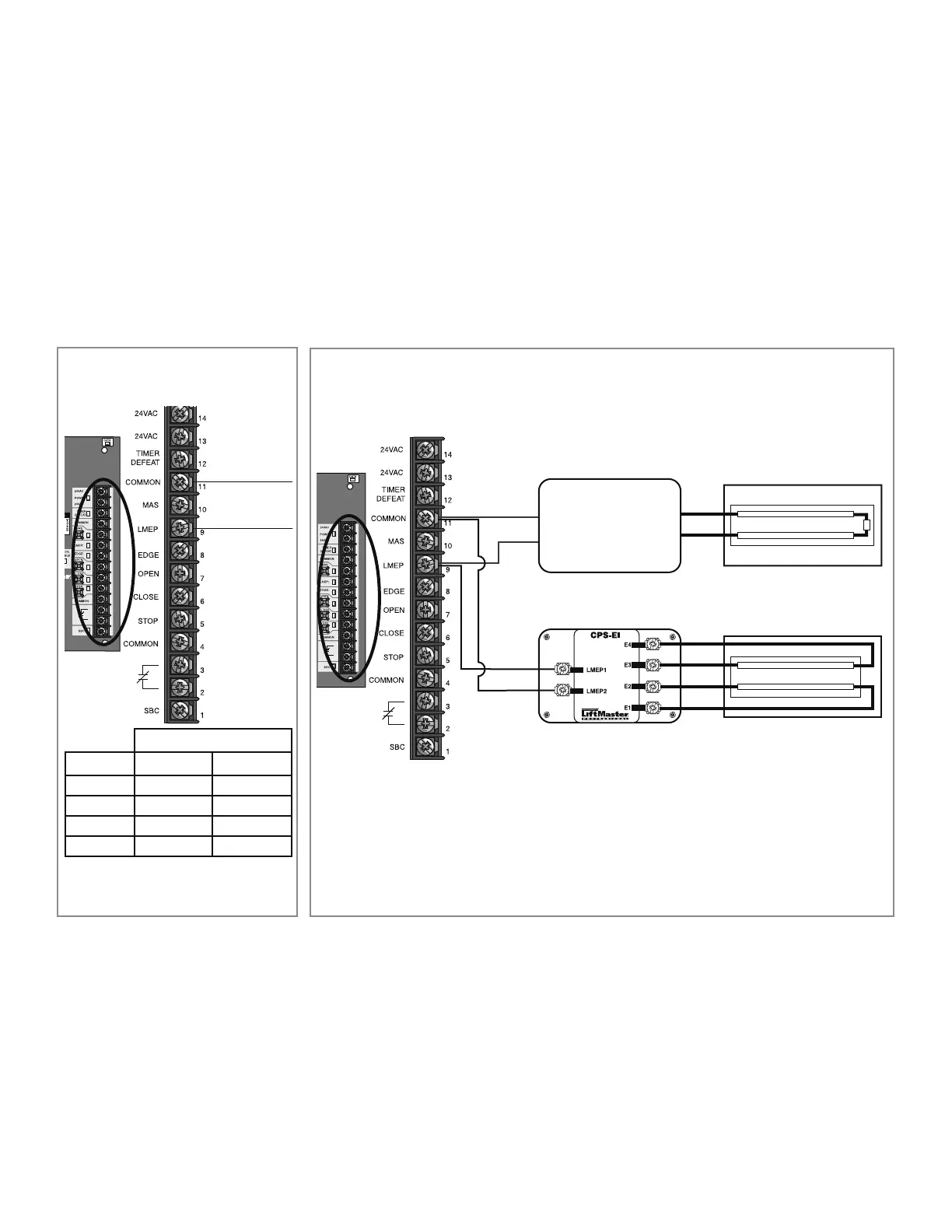

CÂBLAGE DES DISPOSITIFS DE PROTECTION CONTRE LE PIÉGEAGE AVEC
SURVEILLANCE LIFTMASTER (LMEP)
Connecter le dispositif de Protection contre le piégeage avec
surveillance LiftMaster (LMEP) à la carte logique selon les
modèles montrés ci-dessous :
1
INSTALLATION DES DISPOSITIFS DE PROTECTION CONTRE LE PIÉGEAGE AVEC
SURVEILLANCE LIFTMASTER (LMEP) (FACULTATIVE)
Se reporter toujours aux instructions d’installation fournies avec les dispositifs de protection contre le piégeage LiftMaster (LMEP). Si
un dispositif surveillé de protection contre le piégeage LiftMaster n’a pas été installé, une pression constante de fermeture sera
nécessaire en provenance du poste de commande.
CAPTEUR PHOTOÉLECTRIQUE
CONTRÔLÉ
CAPTEUR D’ARÊTE
CONTRÔLÉ
REMARQUE: Un seul dispositif de protection contre le piégeage peut être relié à la carte logique. Une carteCPS3CARD (facultative) est
requise pour brancher un dispositif LMEP supplémentaire.
Des dispositifs de protection contre le piégeage secondaires (non contrôlés et sans contact sec) seront branchés aux terminaux câblés
aux capteurs d’ARÊTE et aux terminaux PARTAGÉS.
MODÈLES CPS-U, CPS-UN4,
CPS-RPEN4, CPS-OPEN4
Chant à détection surveillée à deux fils
Rouge
Rouge
Capteur de chant à 4 fils
Noir
Noir
Blanc
Blanc
Noir
Blanc
