<SM-13024-A>
22
8-5

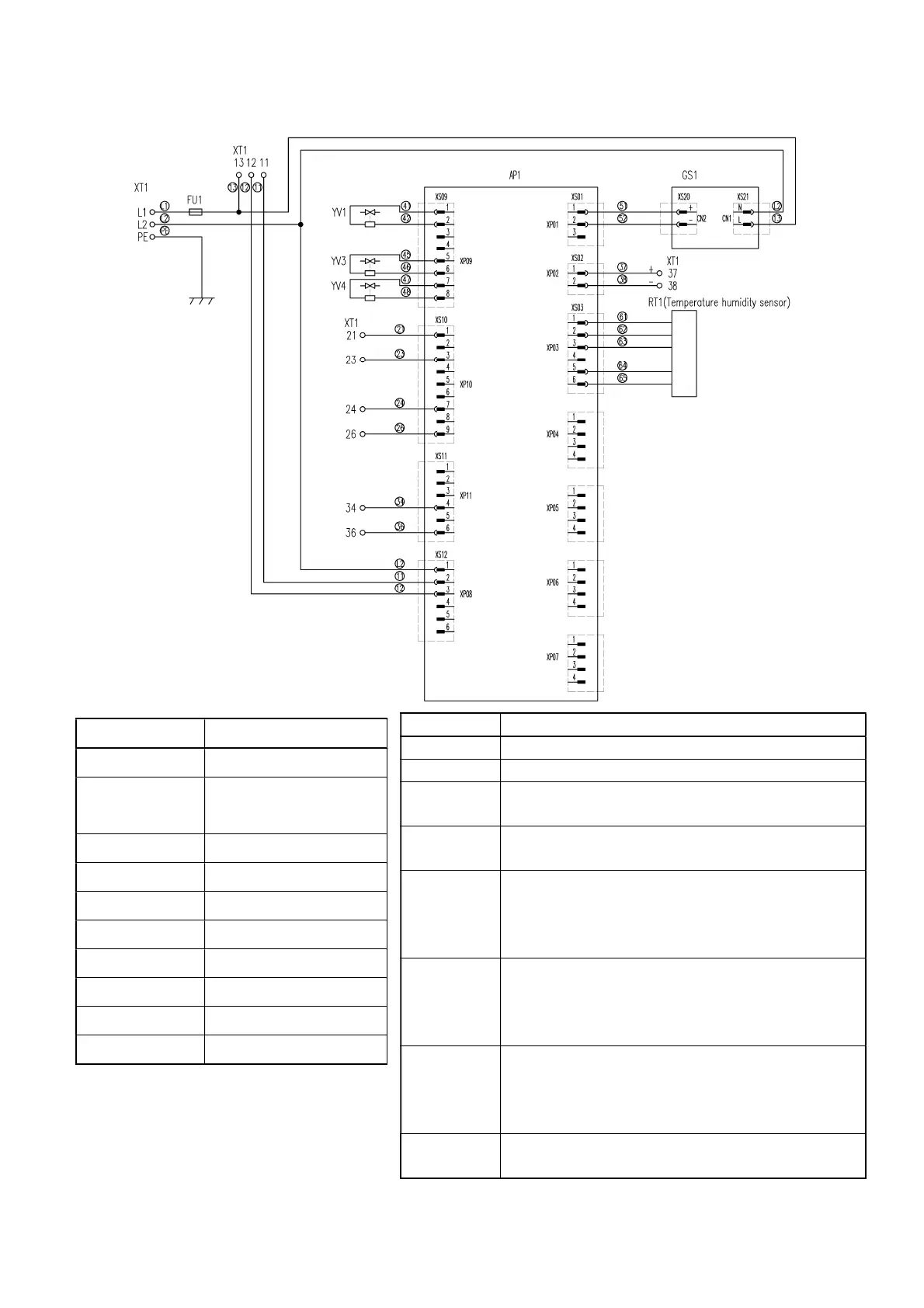

Electric circuit diagram
1)G-type
Model Partslist
GS1 Powersupply
RT1 Temperatureand
humiditysensor
AP1 Mainboard
YV1 Solenoidvalve
YV3 Solenoidvalve
YV4 Solenoidvalve
XT1 Terminalblock
FU1 Fuse
XS01,03,20 Connector
XS08〜11,21 Connector
Terminalmark Contents
L1,L2 Powersupply:single-phaseAC100V/200V,50/60Hz
PE Ground
11,13 Remoteoperationsignalinputatapowervoltageof100V
Non-voltagecontactinput(closedduringoperation)
12,13 Remoteoperationsignalinputatapowervoltageof200V
Non-voltagecontactinput(closedduringoperation)
21,23 Operation signal output, non-voltage contact output(closed during
operation)
Contactcapacity: 220VAC0.5A, 28VDC1A
Minimumapplicationload:DC5V100mA
24,26 Dew-pointerrorsignaloutput,non-voltagecontactoutput(openedif
erroroccurs.)
Contactcapacity: 220VAC0.5A, 28VDC1A
Minimumapplicationload:DC5V100mA
34,36 Sensor error signal output, non-voltage contact output (opened if
erroroccurs.)
Contactcapacity: 220VAC0.5A , 28VDC1A
Minimumapplicationload:DC5V100mA
37,38 Dewpointoutput,Analogoutput:0〜5V
Dewpoint:-80〜+20℃
