clage E-Mini Series - Installationsbeispiele; Drucklose (Offene) Installation mit Armatur für Drucklose Warmwassergeräte; Vented Installation with Special Open Outlet Tap; Typical Installations

MCX 3..7 SMARTRONIC
®
10
Spezial-Strahlregler einsetzen:
Fit jet regulator:
MCX 3/4: CSP 3
MCX 6/7: CSP 6
Maßangaben in mm Dimensions in mm

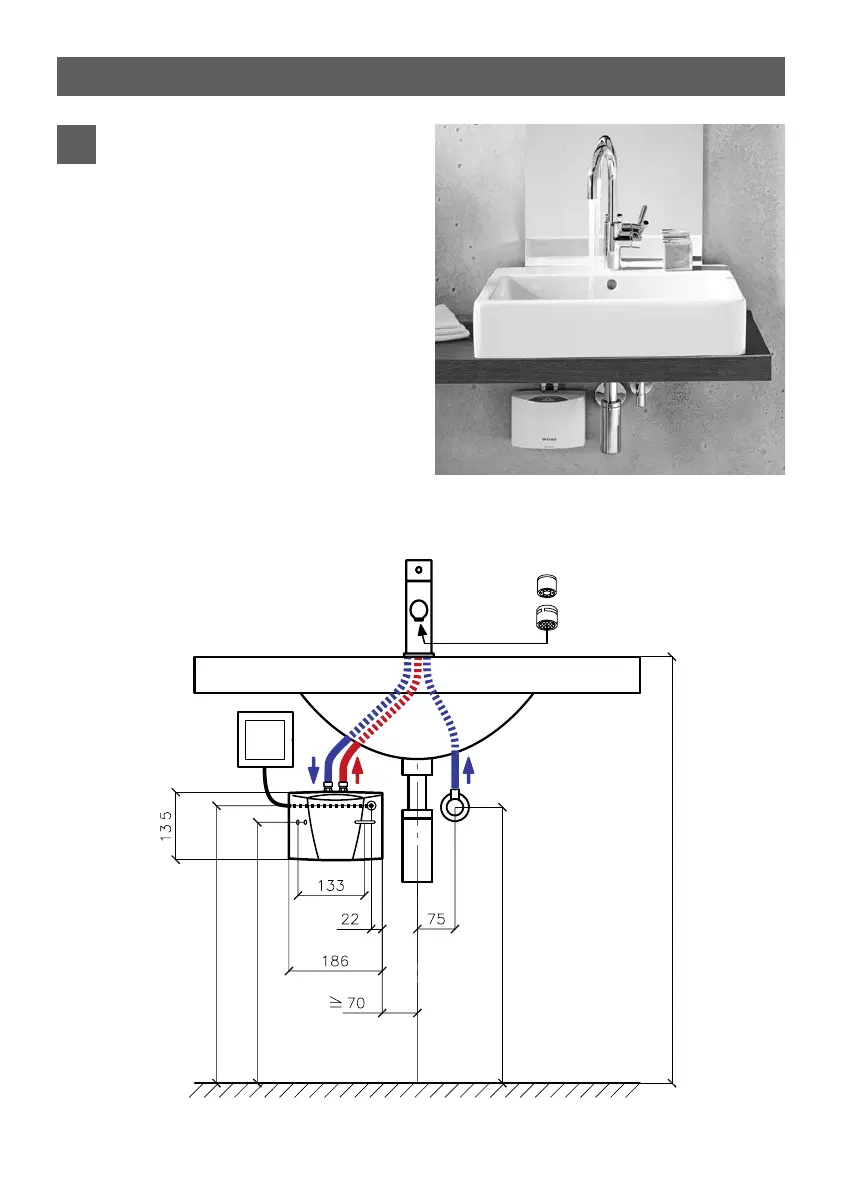

Drucklose (offene) Installation
mit Armatur für drucklose
Warmwassergeräte
Vented installation with
specialopenoutlettap
6. Installationsbeispiele 6. Typical installations
3
Eckventil Abgang G 3/8“
Angle valve G 3/8“
Elektroanschluss mit Netz leitung
(ggf. kürzen)
Electrical connection with mains
power cable (shorten if necessary)
Eckventil ca. 550
Angle valve approx. 550
Waschbeckenoberkante ca. 850
Top edge of wash basin approx.. 850
Befestigung ca. 520
Axis wall bracket approx. 520
Kabeleingang ca. 553 Cable entry approx. 553
