MCX 3..7 SMARTRONIC
®
64

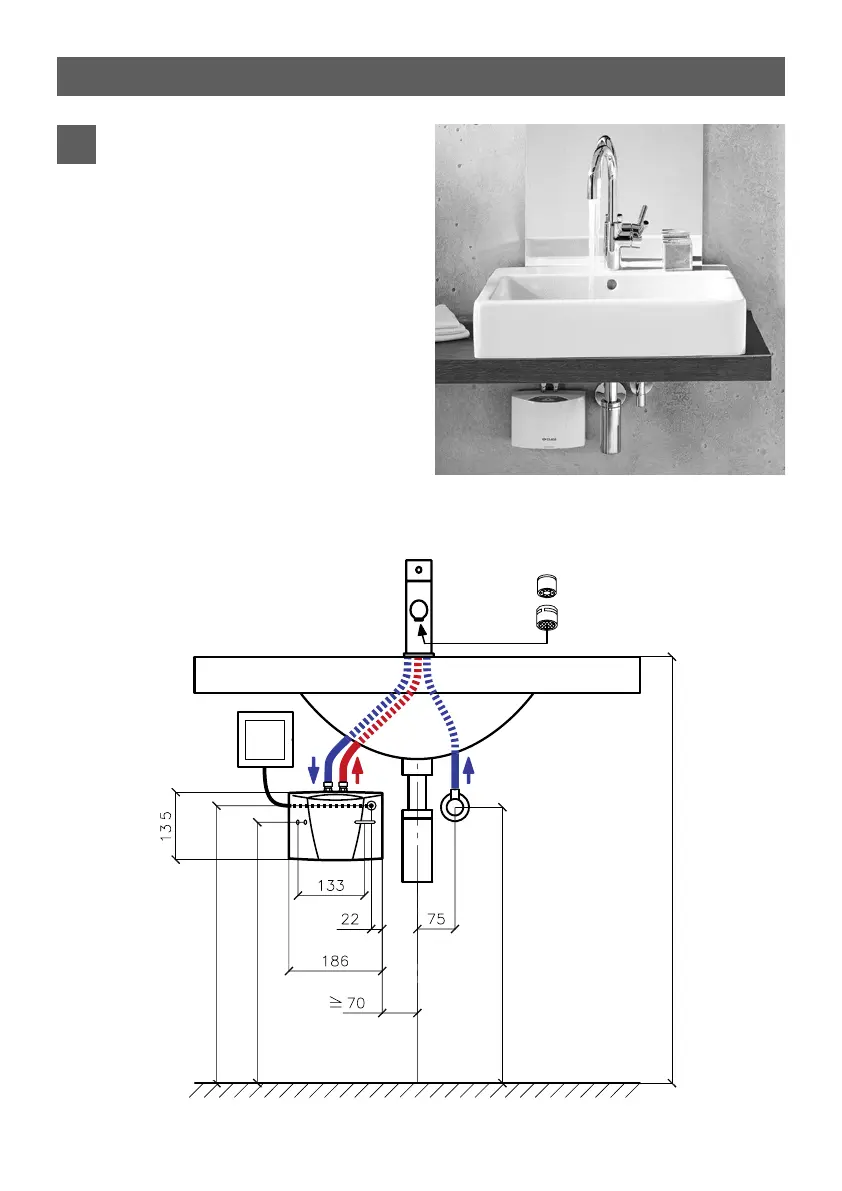

Instalacja bezciśnieniowa
(otwarta) z armaturą do
bezciśnieniowych urządzeń do
wody ciepłej
Beztlaká (otevřená) instalace
s třícestnou armaturou pro
přípravu teplé vody
6. Przykłady instalacji 6. Příklady instalace
3
Zastosować specjalny regulator strumienia:
Použijte speciální regulátor vodního proudu:
MCX 3/4: CSP 3
MCX 6/7: CSP 6
Przyłącze sieciowe z przewodem
zasilającym (w razie potrzeby skrócić)
Elektrická přípojka přívodním kabelem
(příp. zkraťte)
Mocowanie ok. 520 / Upevnění cca 520
Zawór kątowy ok. 550 / Rohový ventil cca 550
Górna krawędź umywalki ok. 850 / T
Horní okraj umyvadla cca 850
Wejście kabla ok. 553 / Vstup kabelu cca 553
Wyjście zaworu kątowego G 3/8“
Rohový ventil výstup G 3/8“
Wymiary w mm / Rozměry v mm
