Utiliser un régulateur de jet spécial (M22/24 – fourni avec l‘appareil)
Speciale straalregelaar (M22/24) plaatsen (bij het apparaat me geleverd)
MCX 3/4: CSP 3
MCX 6/7: CSP 6
Branchement électrique avec câble
secteur (à raccourcir si nécessaire)
Elektrische aansluiting met kabel
(zo nodig inkorten)
Axe de fixation env. 520
Asbevestiging ca. 520
Robinet d‘arrêt env. 550
Haakse afsluiter ca. 550
Bord supérieur du lavabo env. 850 / Bovenzijde wastafel ca. 850
Entrée du câble env. 570
Elektrische aansluitingen ca. 570
Raccord en T et tuyau de
pression
T-stuk met drukslang

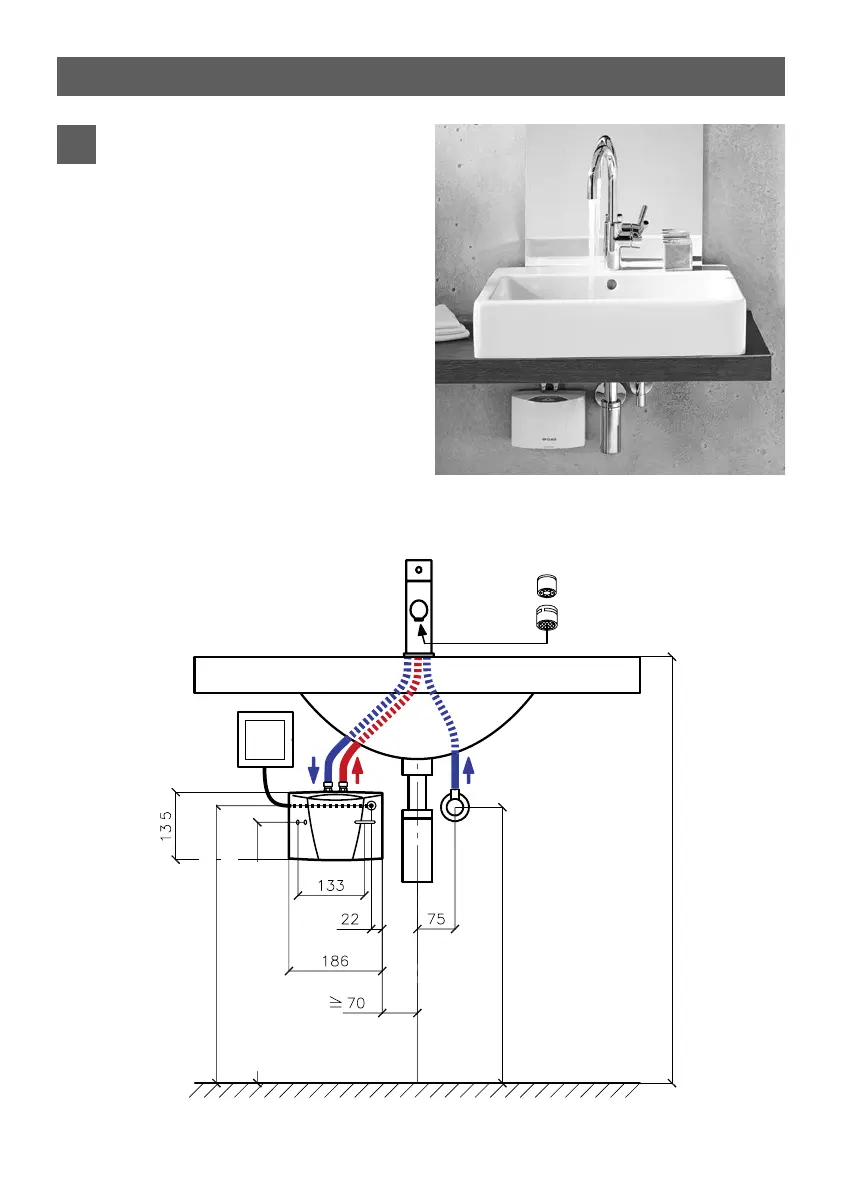

Installation (fermée) avec un
robinet de distribution pour les
appareils préssurisés
Drukvaste (gesloten) installatie
6. Exemples d‘installation 6. Montagevoorbeelden
Cotes en mm Maten in mm
