Installation hors pression
(ouverte) avec robinetterie pour
appareils à eau chaude basse
pression
Drukloze (open) installatie
met kraan voor drukloze
warmwatertoestellen

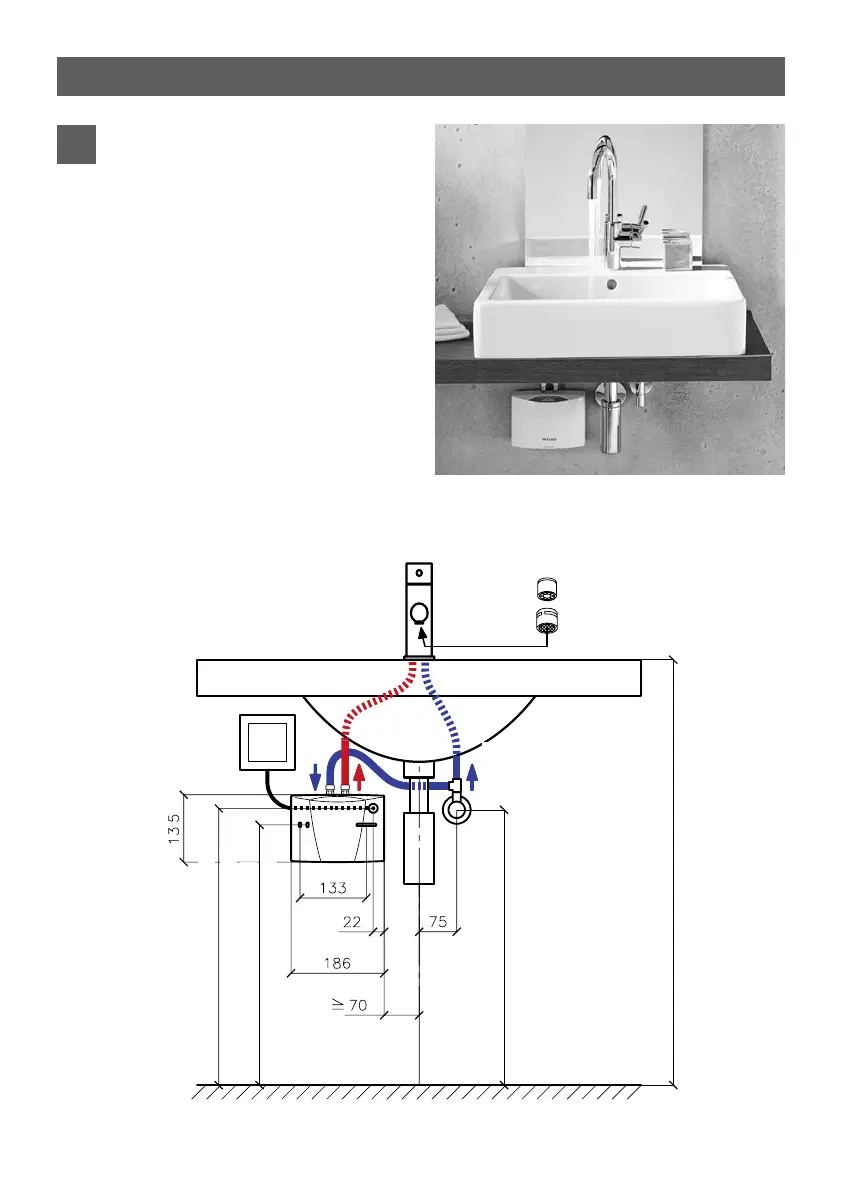

6. Exemples d‘installation 6. Montagevoorbeelden
Type MCX 3 MCX 4 MCX 6 MCX 6-220 MCX 7 Type
Numéro de référence 15003 15004 15006 15005 15007 Artikel nummers
Capacité nominale Litres 0,2 0,2 0,2 0,2 0,2 Liter Nominale capaciteit
Surpression nominale MPa (bar) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) MPa (bar) Nominale overdruk Système de chauffage Résistance nue / système IES Blankdraad / IES Systeem Verwarmingssysteem Domaines d'utilisation: résistivité requise de l'eau à 15°C en Ω cm
≥ 1100 ≥ 800 ≥ 800 ≥ 800 ≥ 1100
Minimale waterweerstand
bij 15 °C in Ω cm
Tension nominale
1~ / N / PE 220 – 240 V AC
1~ / N / PE
220 V AC
2~ / PE
400 V AC
Nominale spanning
Puissance nominale 3,5 kW 4,4 kW 5,7 kW 6,0 kW 6,5 kW Nominaal vermogen
Courant nominal 15 A 19 A 25 A 27 A 16 A Nominale stroom
Plage de température réglable 35 °C – 38 °C – 45 °C Instelbaar temperatuurbereik Température de sortie réglée en usine env. 38 °C 38 °C 38 °C 38 °C 38 °C
ca.
Fabrieks instelling watertemperatuur
Température d'entrée maximale 70 °C 70 °C 70 °C 70 °C 70 °C Maximale temp. toevoerwater
Débit réglé en usine pour une pression d'écoulement de 3bar
2,0 l/min 2,5 l/min 3,3 l/min 4,5 l/min 3,7 l/min
Fabrieksinstelling waterhoe veelheid
bij 3 bar waterdruk
Élévation maximale de la tempé- rature à la puissance nominale et avec un débit de…
1)
2,0 l/min 25 K 31 K 41 K 43 K 46 K 2,0 l/min Max. temperatuur-
verhoging
bij nominaal vermogen en
1)
2,5 l/min 20 K 25 K 33 K 34 K 37 K 2,5 l/min
3,0 l/min 17 K 21 K 27 K 29 K 31 K 3,0 l/min
3,5 l/min 14 K 18 K 23 K 24 K 26 K 3,5 l/min
4,0 l/min 12 K 16 K 20 K 21 K 23 K 4,0 l/min
Débit de mise en marche 1,2 1,5 1,5 1,5 1,5 Drempel waarde waterhoeveelheid Débit d'arrêt 1,0 1,3 1,3 1,3 1,3
Drempel waarde water hoeveelheid
uitschakelen
Section de câble minimale requise
2)
mm
2
1,5 2,5 4,0 4,0 2,5
mm
2
Min. benodigde leidingdoorsnede
2)
Poids avec plein d'eau ca. / approx. 1,5 kg Gewicht gevuld met water Dimensions (H × l × P) 13,5 × 18,6 × 8,7 cm Afmetingen (H × B × D) Classe de protection selon VDE 1 VDE-veiligheidsklasse Degré de protection selon VDE IP 25 VDE-veiligheidstype 1) Élévation de température (Kelvin) + température de l‘eau froide (°C) =
Température maximale de l’eau chaude (°C) ≤ 70 °C
2) Section maximale du câble 4 mm
2
1) Temperatuurverhoging (Kelvin) + koudwatertemperatuur (°C) =
maximale warmwatertemperatuur (°C) ≤ 70 °C
2) Maximale leidingdoorsnede 4 mm
2
Utiliser un régulateur de jet spécial (M22/24 – fourni avec l‘appareil)
Speciale straalregelaar (M22/24) plaatsen (bij het apparaat me geleverd)
MCX 3/4: CSP 3
MCX 6/7: CSP 6
Branchement électrique avec câble
secteur (à raccourcir si nécessaire)
Elektrische aansluiting met kabel
(zo nodig inkorten)
Axe de fixation env. 520
Asbevestiging ca. 520
Robinet d‘arrêt env. 550
Haakse afsluiter ca. 550
Bord supérieur du lavabo env. 850 / Bovenzijde wastafel ca. 850
Entrée du câble env. 570
Elektrische aansluitingen ca. 570
Raccord en T et tuyau de
pression
T-stuk met drukslang
Cotes en mm Maten in mm
