MCX 3..7 SMARTRONIC
®
72
10. Podłączenie elektryczne 10. Elektrická přípojka
1
3
2

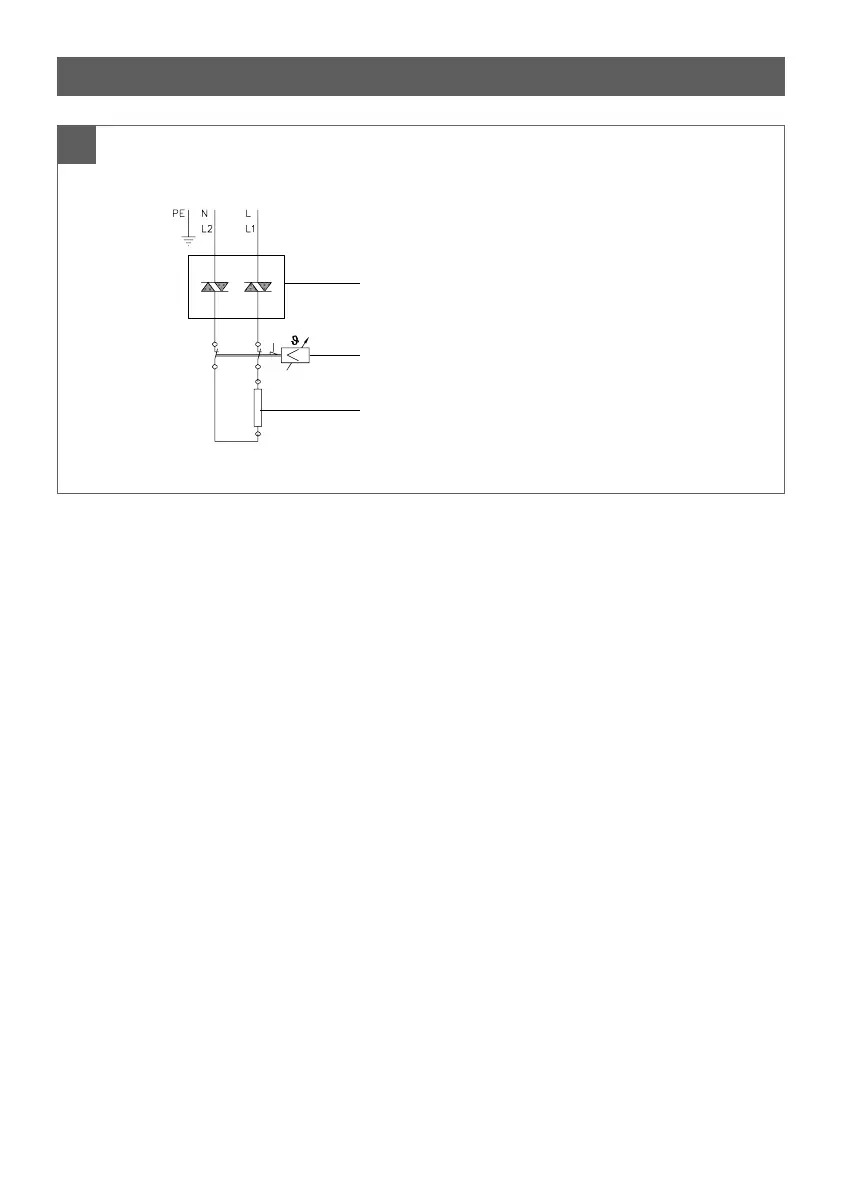

Schéma zapojení
1. Elektronická regulace
2. Topný prvek
3. Bezpečnostní omezovač teploty
Schemat połączeń
1. Regulacja elektryczna
2. Element grzejny
3. Zabezpieczenie termiczne
9
(220 V~) MCX 6-220
(240 V~) MCX 3..6-240
(400 V 2~) MCX 7
