14
Installazione

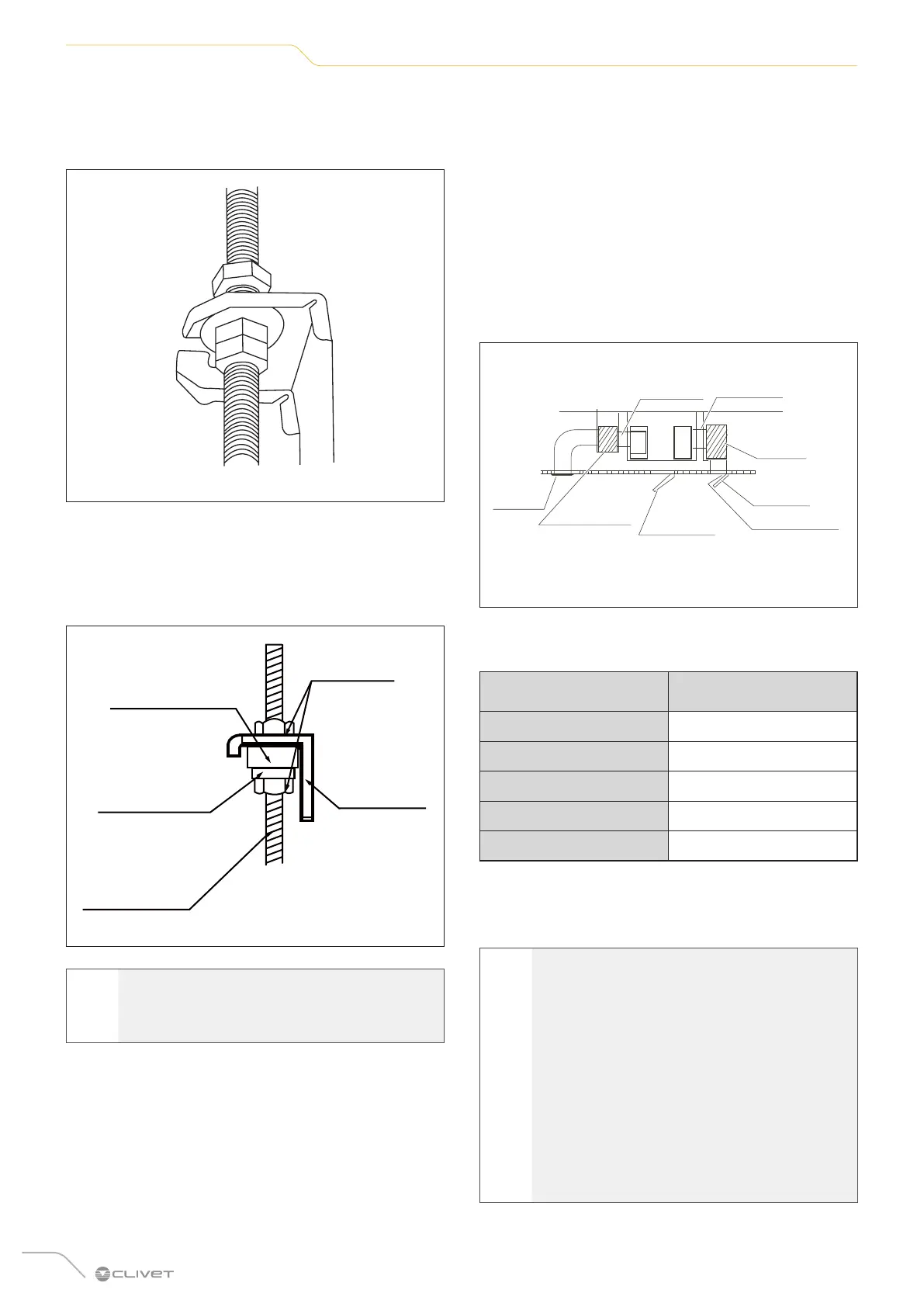

7 Montare l’unità interna. Per sollevare e fissare l’unità
occorreranno due persone. Inserire i bulloni di
sospensione nei fori di aggancio dell’unità. Fissarli
usando le rondelle e i dadi in dotazione.
Fig. 10
8 Montare l’unità interna sui bulloni di sospensione
usando gli elementi di blocco appropriati.
Posizionare in piano l’unità interna, verificando
l’allineamento con una livella, per evitare possibili
perdite.
Dado
Rondella
Bullone di
sospensione
Parte
sporgente
Spessore antiurto
Fig. 11
l
AVVERTENZA
Verificare che la pendenza minima di scarico
sia di almeno 1/100.
INSTALLAZIONE DEI CONDOTTI DEGLI
ACCESSORI
1 Installare il filtro (opzione) in base alla dimensione
dell’ingresso aria.
2 Installare il telaio di passaggio aria tra il corpo e il
condotto.
3 Il condotto di ingresso e quello di uscita dell’aria
devono essere sufficientemente distanziati, per
evitare cortocircuiti nel passaggio dell’aria.
4 Collegare il condotto attenendosi allo schema
seguente:
Fissaggio
struttura
Fissaggio
struttura
Comparto di
isolamento
Ingresso
aria
Filtro
antipolvere
Apertura di
controllo
Comparto di
isolamento
Uscita
aria
Fig. 12
5 Per l’installazione dell’unità da interno fare riferimento
ai seguenti valori di pressione statica.
Unità interna
Pressione statica
(Pa)
27M/35M 0~60
53M 0~100
70M 0~160
105M 0~160
140M/160M 0~160
6 Modificare la pressione statica del motore del
ventilatore in funzione della pressione statica del
condotto esterno.
l
AVVERTENZA
– Evitare che il peso del condotto di
collegamento gravi sull’unità da interno.
– Quando si collega il condotto, usare un telaio
flessibile non infiammabile per impedire la
vibrazione.
– Avvolgere l’esterno del condotto con del
materiale espanso isolante per evitare
la formazione di condensa. Su richiesta
dell’utente finale, si potrà aggiungere uno
strato inferiore al condotto interno per
ridurre la rumorosità.
