Installazione

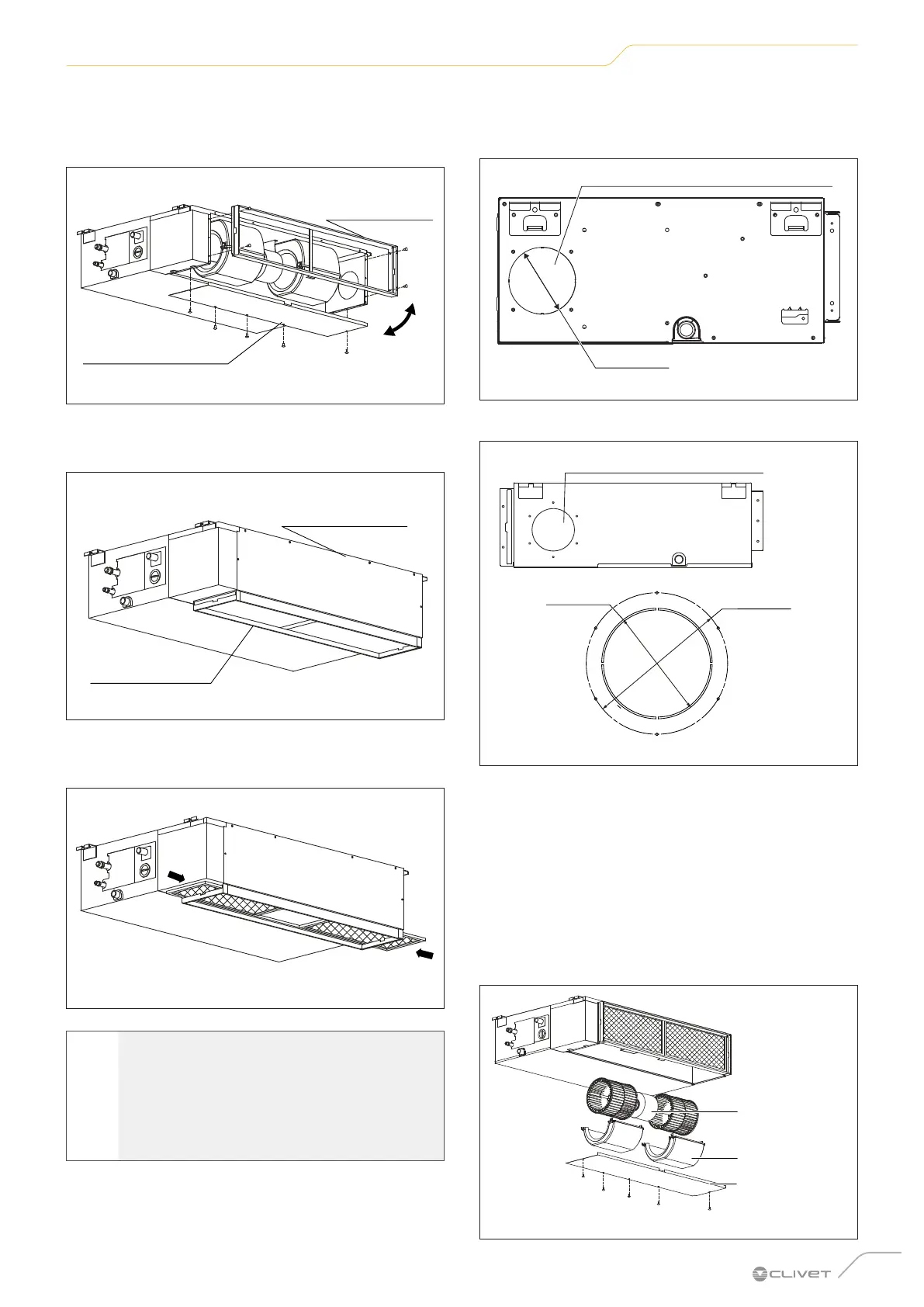

REGOLARE LA DIREZIONE DI INGRESSO
DELL’ARIA
1 Smontare il pannello di ventilazione e la flangia
Flangia di
ritorno aria
Pannello di
ventilazione
Fig. 13
2 Cambiare le posizioni di montaggio del pannello di
ventilazione e della flangia di ritorno aria.
Flangia di
ritorno aria
Pannello di
ventilazione
Fig. 14
3 Quando si installa la maglia del filtro, inserirla nella
flangia come illustrato nella figura che segue.
Fig. 15
l
AVVERTENZA
Tutte le immagini contenute nel manuale
sono fornite unicamente a scopo illustrativo.
Il condizionatore d’aria acquistato potrebbe
presentare caratteristiche leggermente
differenti, sebbene l’aspetto sia simile.
INSTALLAZIONE DEL CONDOTTO PER
L’ARIA FRESCA
Modelli 27M - 35M
Attacco del condotto per l’aria fresca
Ø92 mm
Fig. 16
Modelli 53M - 160M
Attacco del condotto per l’aria fresca
Ø125 mm
Ø160 mm
Fig. 17
MANUTENZIONE DEL MOTORE E DELLA
POMPA DI SCARICO
L’esempio si riferisce al pannello di ventilazione posteriore
Manutenzione del motore:
1 Rimuovere il pannello di ventilazione.
2 Rimuovere l’alloggiamento del ventilatore.
3 Rimuovere il motore.
Motore
Alloggiamento
del ventilatore
Pannello di
ventilazione
Fig. 18
