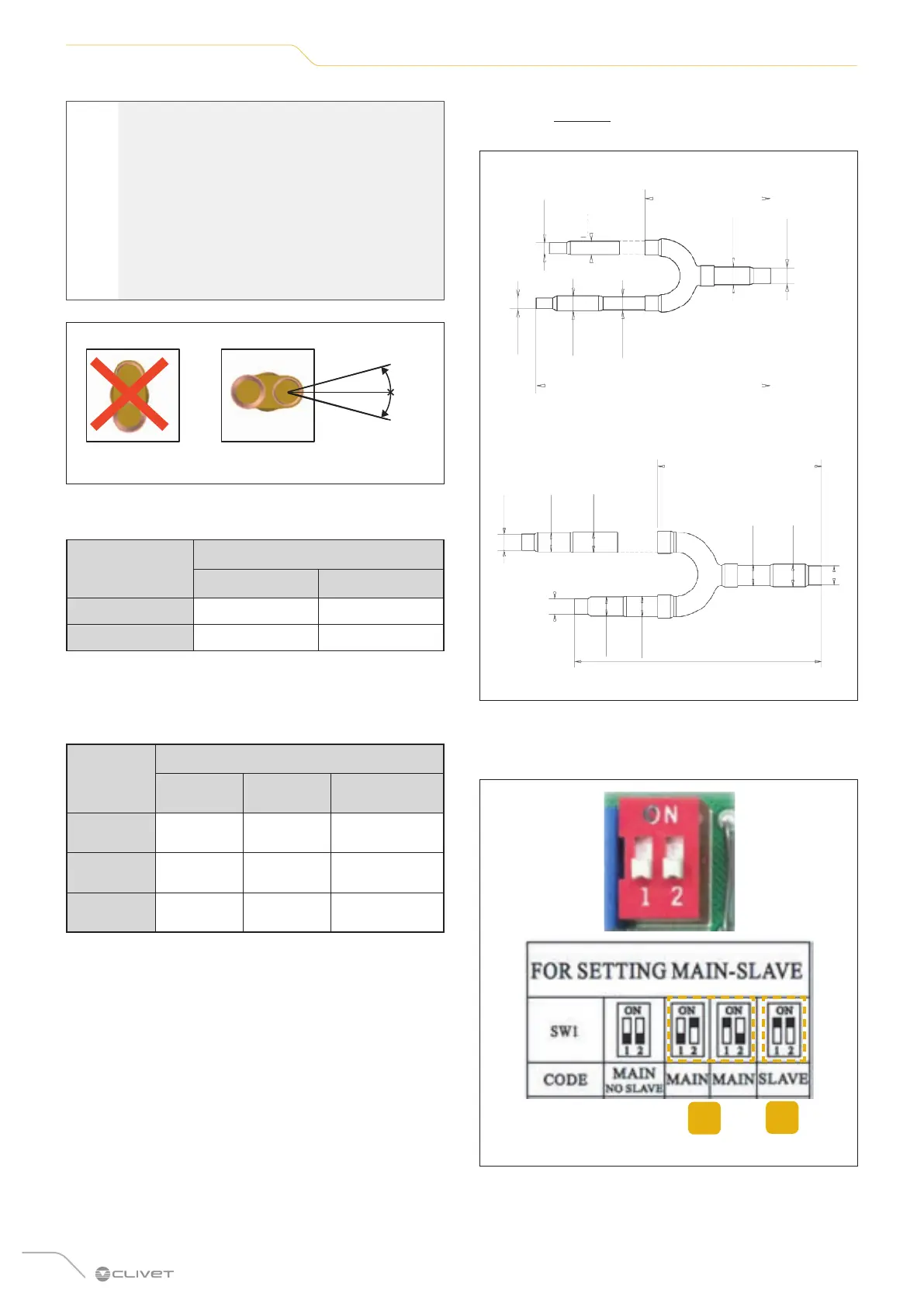

28
Installazione
a
ATTENZIONE PERICOLO
– Il giunto a Y deve essere installato
orizzontalmente. Un angolo superiore a 10°
può causare malfunzionamenti.
– NON installare il tubo di collegamento prima
di avere installato sia l’unità interna che
l’unità esterna.
– Isolare sia le tubazioni lato gas che quelle
lato liquido per impedire perdite d’acqua.
10°
10°
Fig. 32
Dimensioni dei tubi di collegamento per l’unità interna.
Modello
Dimensioni tubo principale (mm)
Lato gas Lato liquido
70M Ø 15,9 mm (5/8”) Ø 9,52 mm (3/8”)
105M Ø 15,9 mm (5/8”) Ø 9,52 mm (3/8”)
Dimensioni dei tubi di collegamento per l’unità esterna.
In base alla tabella seguente, selezionare i diametri dei
tubi di collegamento per l’unità esterna.
Modello
Dimensioni tubo principale (mm)
Lato gas
Lato
liquido
Primo
giunto a Y
105M-105T
Ø 15,9 mm
(5/8”)
Ø 9,52 mm
(3/8”)
FQZHN-01D
140T
Ø 15,9 mm
(5/8”)
Ø 9,52 mm
(3/8”)
FQZHN-01D
160T
Ø 15,9 mm
(5/8”)
Ø 9,52 mm
(3/8”)
FQZHN-01D
Per utilizzare il giunto a Y, tagliare il tubo seguendo lo
schema di “Fig. 33” per ottenere le dimensioni corrette
per adattarsi al tubo interno ed esterno.
ID:6.4
ID:6.4
ID:9.5
OD:9.5
OD:9.5
OD:12.7
95 ±10
Tubazioni liquido
Tubazioni gas
165 ±10
158 ±10
237 ±10
ID:9.5
ID:15.9
OD:19.1
OD:19.1
OD:19.1
ID:19.1
ID:15.9
ID:12.7
Fig. 33
CONFIGURAZIONE UNITÀ INTERNE
Settare l’interruttore SW1/SW5
1
2
Fig. 34
1 Unità interna Master: posizione alternata di 1 e 2 (uno
in ON e l’altro in OFF)
2 Unità interna Slave: 1 e 2 entrambi in ON.
