30
Installazione
2.4.7 Collegamenti elettrici
Per l’alimentazione e comunicazione tra l’unità interna e
quella esterna sono necessari dei cavi con le seguenti
caratteristiche:
Unità
interna
Alimentazione
da unità esterna
Segnale
da unità esterna
n° cavi/sezione n° cavi/sezione
27M
2 x 1mm
2
+ G
2 x 1mm
2
35M
2 x 1mm
2
+ G
2 x 1mm
2
53M
2 x 1mm
2
+ G
1 x 1mm
2
70M
2 x 1mm
2
+ G
2 x 0,2mm
2
105M
2 x 1mm
2
+ G
2 x 0,2mm
2
140M
2 x 1mm
2
+ G
2 x 0,2mm
2
160M
2 x 1mm
2
+ G
2 x 0,2mm
2
Le sezioni indicate sono idonee per una lunghezza del
cablaggio fino a 5 metri.
f
ATTENZIONE PERICOLO ELETTRICO
Prima di eseguire i collegamenti elettrici,
spegnere l’interruttore generale dell’impianto.
l
AVVERTENZA
ANNOTARE LE SPECIFICHE DEI FUSIBILI.
La scheda (PCB) del condizionatore d’aria è
provvista di un fusibile per la protezione da
sovracorrente. Le specifiche del fusibile sono
stampate sulla scheda di circuito, ad esempio:
Unità interna: T5A/250VAC - T10A/250 VAC
NOTA: il fusibile è di ceramica.
1 Preparare il cavo per il collegamento:
Usando uno spelafili, spelare la guaina in gomma
alle due estremità del cavo ed esporre circa 15 cm
dei conduttori interni.
Spelare la guaina isolante alle estremità dei
conduttori.
Usando una pinza crimpatrice, crimpare capicorda
del tipo a U alle estremità dei conduttori.
m
PRESTARE CAUTELA
Durante la crimpatura, identificare chiaramente
i cavi sotto tensione (“L”) e gli altri cavi.
2 Rimuovere il coperchio del quadro elettrico dell’unità
interna.
3 Usando un cacciavite, rimuovere la copertura del
quadro elettrico sull’unità interna. Si avrà accesso così
alla morsettiera.
l
AVVERTENZA
Tutti i collegamenti devono essere eseguiti
esattamente come indicato nello schema
elettrico situato sul lato interno del coperchio
della morsettiera dell’unità interna.
4 Far passare il cavo di alimentazione e il cavo di
segnale dall’uscita per i cavi.
5 Collegare i capicorda a U ai morsetti. Abbinare i colori/
le etichette dei cavi alle etichette della morsettiera,
quindi avvitare saldamente il capocorda a U di ogni
cavo al morsetto corrispondente. Fare riferimento al
numero di serie e allo schema elettrico riportati sulla
copertura del quadro elettrico.

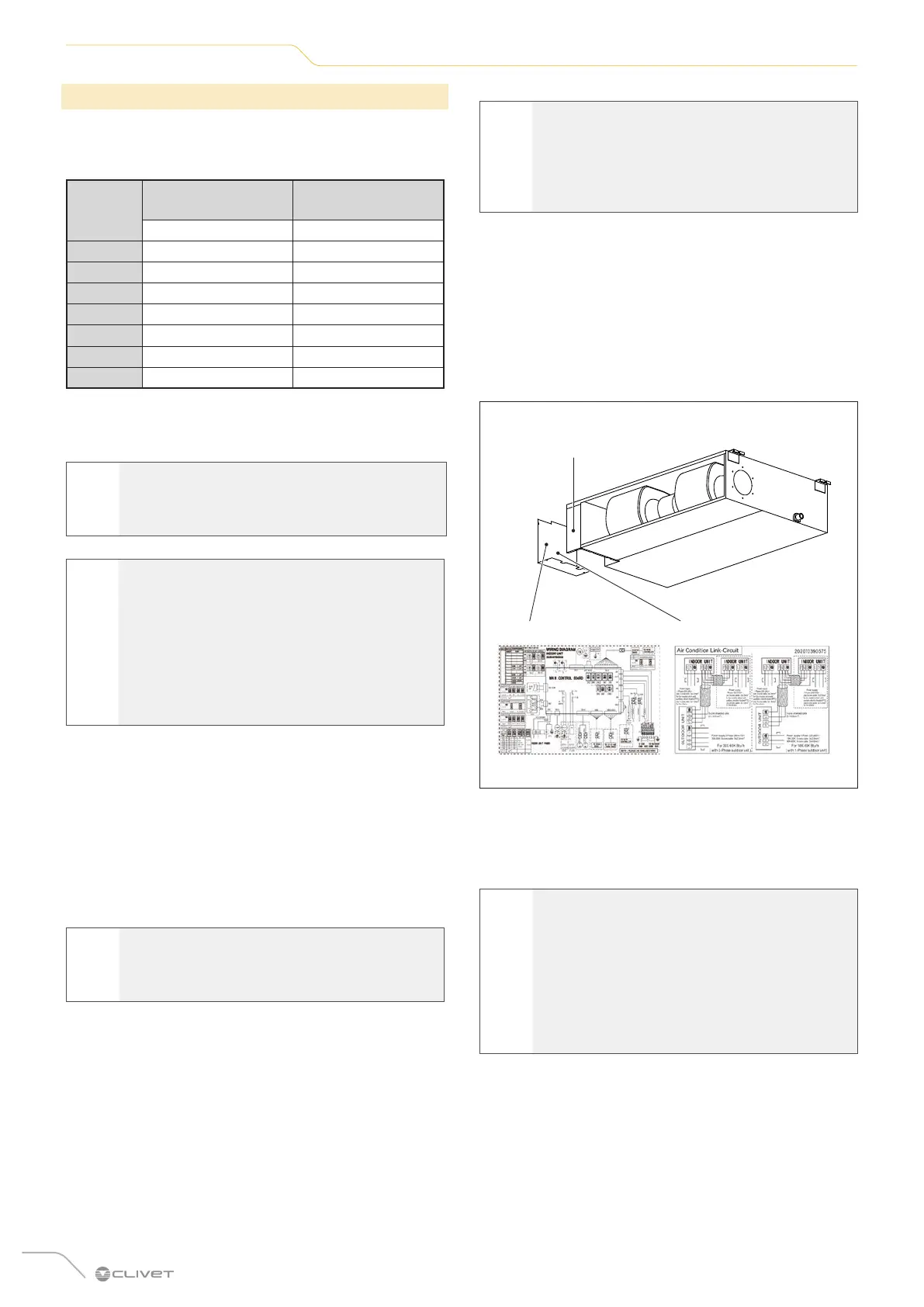

Schema elettrico Schema di collegamento
Quadro
elettrico
Fig. 36
6 Guardando il lato anteriore dell’unità, abbinare i colori
dei cavi alle etichette della morsettiera, collegare
i capicorda a U e avvitare saldamente ogni cavo al
morsetto corrispondente.
a
ATTENZIONE PERICOLO
NON SCAMBIARE I CAVI IN TENSIONE
CON QUELLI NEUTRI. Una configurazione
di questo tipo è pericolosa e può causare il
malfunzionamento del condizionatore.
Il circuito refrigerante può diventare molto
caldo. Tenere il cavo di interconnessione
lontano dal tubo di rame.
7
Fissare i cavi con le fascette corrispondenti. Il cavo non
deve essere allentato e non deve tirare i capicorda a U.
8 Reinstallare il coperchio sul quadro elettrico.
