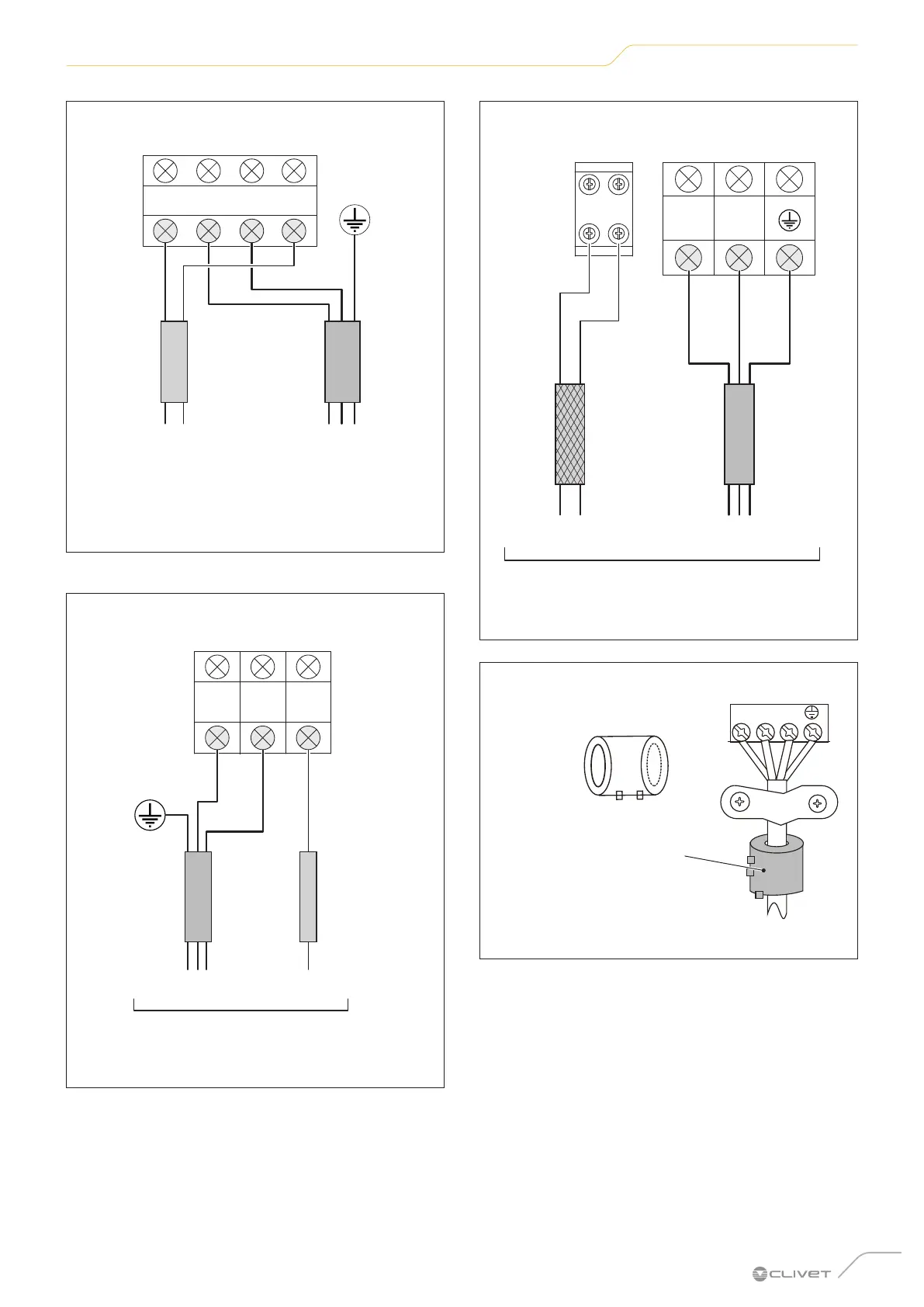

Installazione
Modelli 27M - 35M
W S 1(L) 2(N)
Morsettiera unità INTERNA
alimentazionesegnale
dalla morsettiera
dell’unità ESTERNA
Fig. 37
Modelli 53M
Morsettiera unità INTERNA
dalla morsettiera
dell’unità ESTERNA
segnalealimentazione
S L N
Morsettiera unità INTERNA
alimentazione segnale
dalla morsettiera
dell’unità ESTERNA
Fig. 38
Modelli 70M - 105M - 140M - 160M
S2
S1
Morsettiere unità INTERNA
CN20
segnale (BUS)
dalle morsettiere
dell’unità ESTERNA
NL
alimentazione
Morsettiere unità INTERNA
alimentazionesegnale (BUS)
dalle morsettiere
dell’unità ESTERNA
Fig. 39
Anello magnetico
Passare la cinghia
attraverso il foro
dell’anello magnetico per
fissarlo al cavo
1 2 3
Fig. 40
