32
Installazione

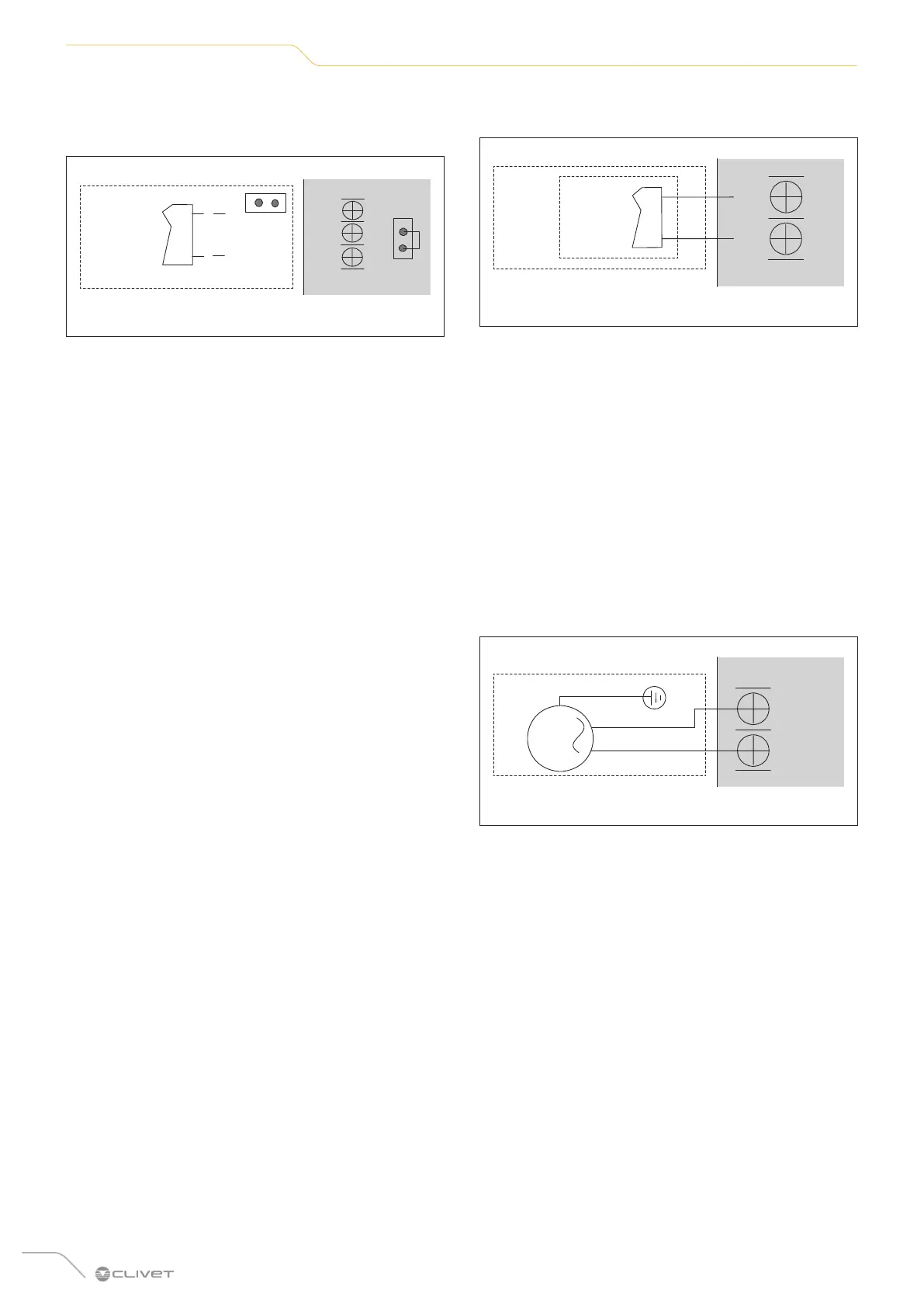

ON-OFF REMOTO
Per l’ingresso del morsetto CN23 del comando remoto
(ON-OFF) e il connettore rapido di JR6
CN23
JR6
JR6
ON - OFF
Remote
Control
Fig. 41
– Rimuovere il connettore rapido di JR6 quando si
utilizza la funzione ON-OFF;
– Con l’interruttore remoto in posizione OFF
(APRIRE), l’unità sarà spenta;
– Con l’interruttore remoto in posizione ON
(CHIUDERE), l’unità sarà accesa;
– Aprendo/chiudendo l’interruttore remoto, l’unità
risponderà alla richiesta entro 2 secondi;
– Quando l’interruttore remoto è su ON, è
possibile utilizzare il comando remoto/cablato
per selezionare la modalità desiderata; quando
l’interruttore remoto è su OFF, l’unità non
risponderà alla richiesta del comando remoto/
cablato.
Quando l’interruttore remoto è su OFF, ma il
comando remoto/cablato è acceso, sulla scheda
display comparirà il codice CP.
– La tensione dell’ingresso è 12 V DC, la corrente
max. di progetto è 5 mA.
ALLARME
Per l’ingresso del connettore CN33 ALLARME
NEW FAN
CN8
M
CN23
JR6
JR6
ON - OFF
Remote
Control
CN33
ALARM
Alarm
Output
Fig. 42
– L’ingresso del morsetto è predisposto al
collegamento dell’ALLARME, ma non è presente
tensione; l’alimentazione arriva dal sistema di
ALLARME (non dall’unità)
– Sebbene la tensione di progetto sia in grado
di reggere valori anche superiori, consigliamo
vivamente di collegare un’alimentazione inferiore
a 24 V e una corrente inferiore a 0,5 A
– Qualora sull’unità si verifichi tale problema, il relè
verrà chiuso, attivando quindi l’ALLARME
VENTILATORE ARIA ESTERNA
Per l’ingresso del morsetto CN43 del nuovo motore
dell’aria esterna.
NEW FAN
CN43
M
Fig. 43
– Collegare il motore del ventilatore all’ingresso,
indipendentemente da L/N del motore;
– La tensione di uscita è l’alimentazione;
– Il motore dell’aria esterna non può superare 200 W
o 1A; scegliere il valore minore;
– Il nuovo motore dell’aria esterna si azionerà
quando è in funzione il motore del ventilatore
interno; quando tale motore si arresta, si arresterà
anche il motore dell’aria esterna;
– Quando l’unità entra in modalità di raffreddamento
forzato o in modalità di prova della potenza, il
motore dell’aria esterna non funzionerà.
