33
Installazione

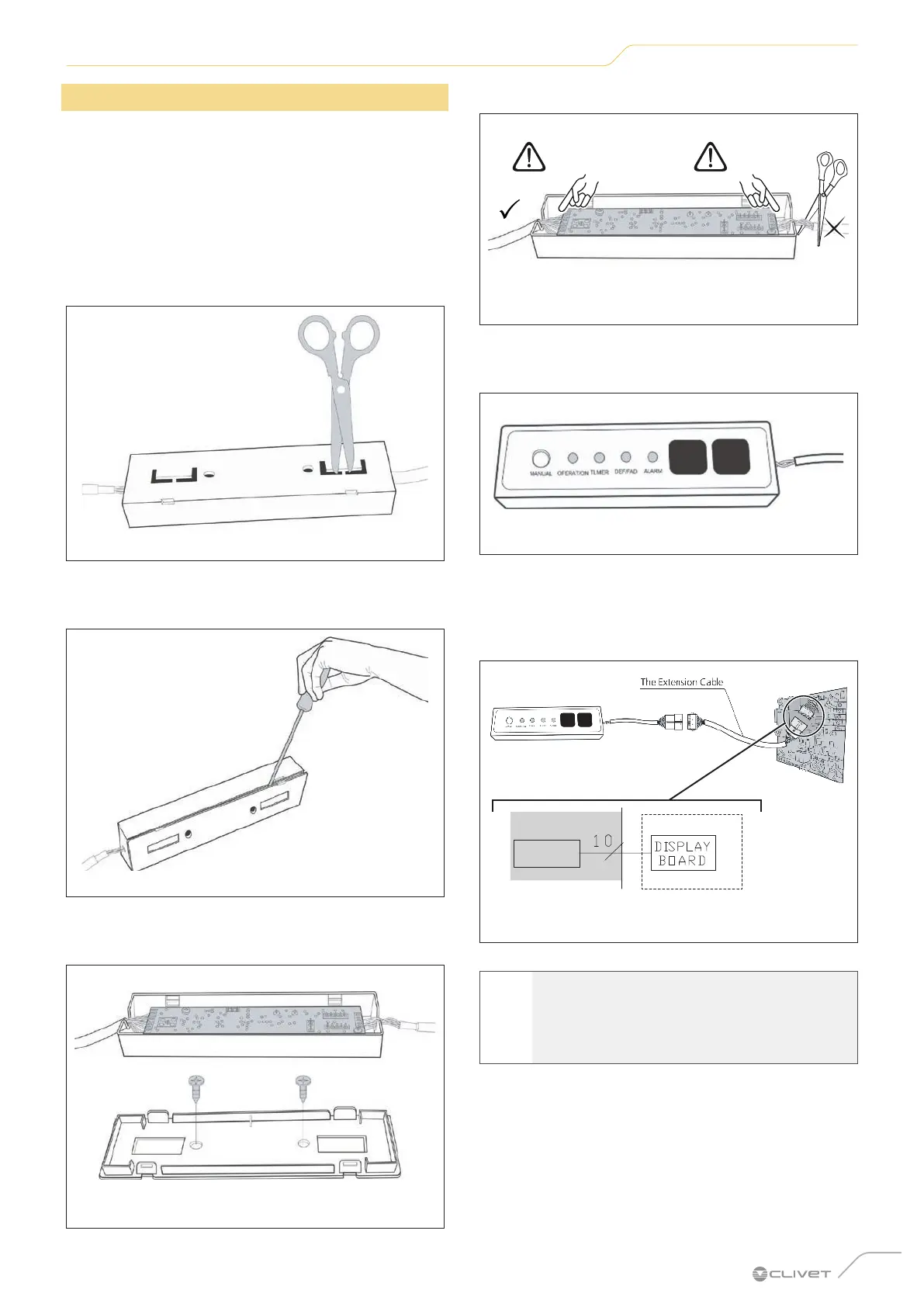

2.5 Installazione display remoto
Il display remoto è provvisto di un ricevitore di segnale
integrato che permette di comandare l’unità interna con
il telecomando.
Il display remoto viene fornito con l’unità interna ma non
è collegato alla scheda.
Per l’installazione e il collegamento procedere come
descritto di seguito.
1 Tagliare e rimuovere i due pretranci.
Fig. 44
2 Rimuovere la parte inferiore della scatola del display
remoto.
Fig. 45
3 Rimuovere il PVC di protezione. Fissare la parte
inferiore della scatola del display con due viti.
Fig. 46
4 Tagliare il cavo dal lato del connettore 5 poli.
connettore
10 pin
connettore
5 pin
Fig. 47
5 Fissare il coperchio PVC di protezione sul fondo del
display remoto.
Fig. 48
6 Collegare il connettore 10 pin del display remoto
al connettore CN10 della scheda principale. Se
necessario utilizzare la prolunga di 2m fornita a
corredo.
CN10
Fig. 49
l
AVVERTENZA
Il display remoto deve essere fissato in una
posizione che gli permetta di ricevere il
segnale del telecomando senza interferenze.
