24
SVENSKA

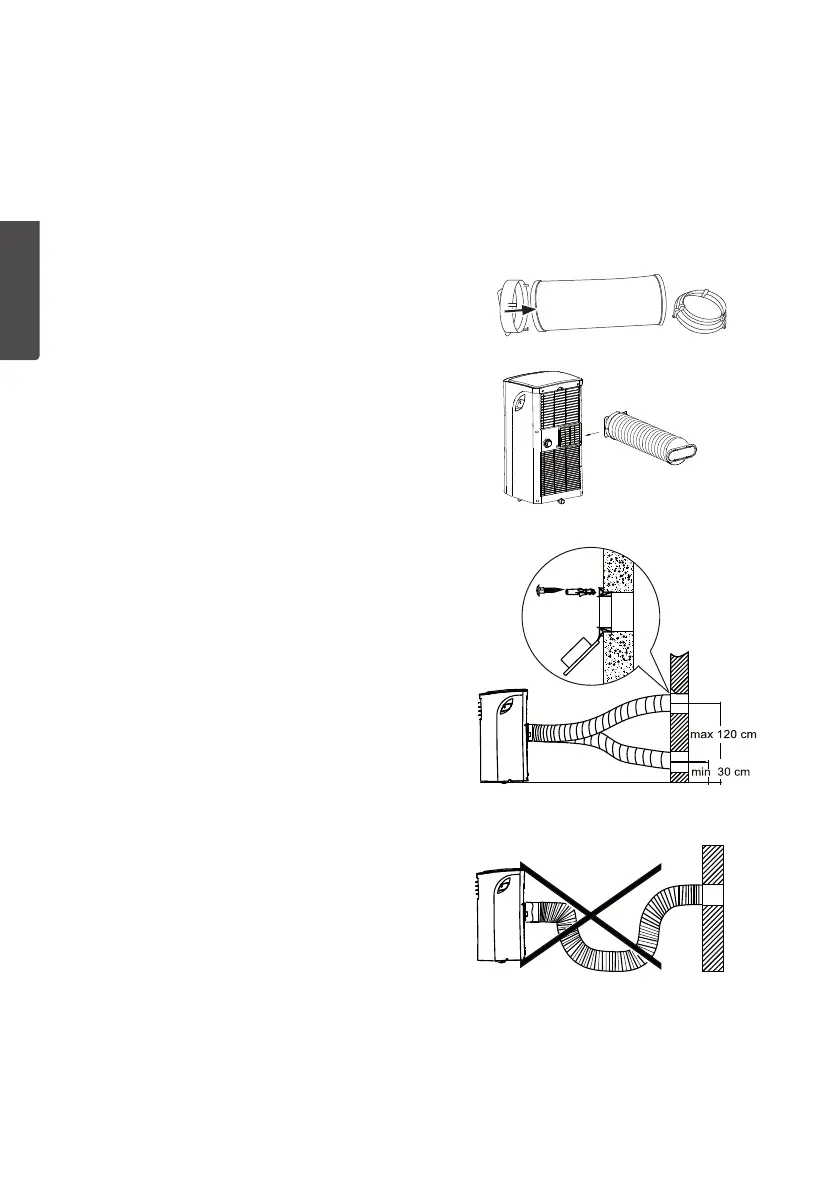

Anslutning av frånluftsslang
Obs!
• Frånluftsslangen ska vara monterad när COOL- och AUTO-funktionerna används
för att varm luft ska kunna ledasbort.
• Frånluftsslangen behöver inte vara monterad när FAN- och DRY-funktionerna används.
• Frånluftsslangen kan monteras ifönster eller på enklare sätt fästas upp så att
varmluft leds bort vid tillfällig placering av luftkonditioneringen. Vidfast montage
ivägg, se beskrivningnedan.
3. Markera på väggen var hålet för
frånluftsslangen ska placeras, använd
adapter 4sommall. Görhål iväggen.
4. Skruva upp adapter 4ihålet.
5. Skjut på adapter 3 på frånluftsslangen och
anslut slangen till adaptern iväggen. Stäng
adapterns lock när frånluftsslangen inte
används.
6. Se till att slangen monteras inom
rekommenderat avstånd från golvet.
7. Böj inte frånluftsslangen för mycket
vid installation.
1. Skjut på adapter 1 på frånluftsslangen.
2. Skjut fast slangen med adaptern på fästet(6).
