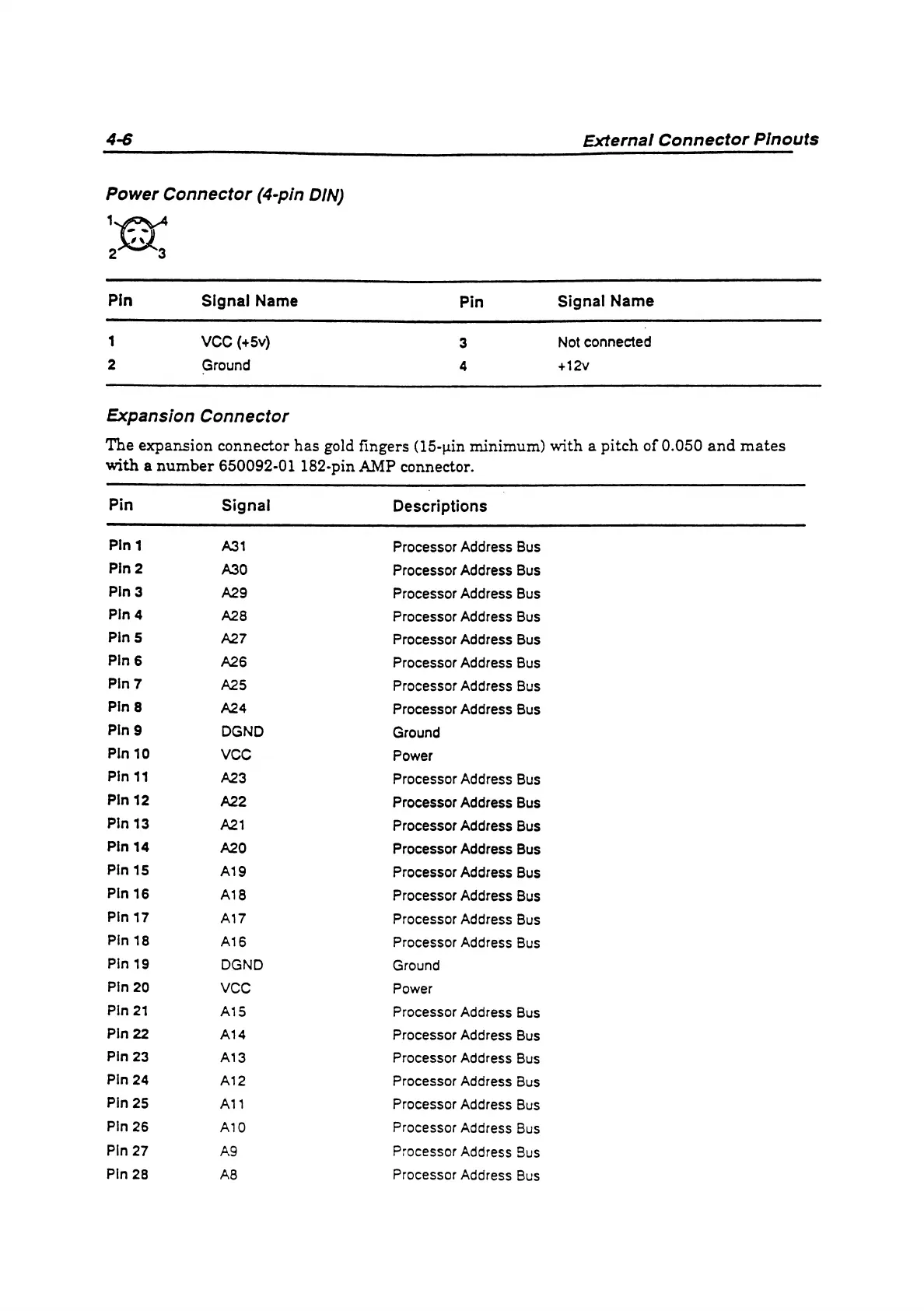

4-6
Externa! Connector Plnouts
Power Connector (4-pin DIN)
Pin
Signal Name Pin Signal Name
1
VCC (+5v)
3 Not connected
2
Ground
4 +12v
Expansion Connector
The expansion connector has gold fingers (15-pin m inimum ) w ith a pitch of 0.050 and mates
with a number 650092-01 182-pin AMP connector.
Pin
Signal
Descriptions
Pin 1
A31
Processor Address Bus
Pin 2
A30
Processor Address Bus
Pin 3
A29
Processor Address Bus
Pin 4
A28
Processor Address Bus
Pin 5
A27
Processor Address Bus
Pin 6
A26
Processor Address Bus
Pin 7
A25
Processor Address Bus
Pin 8
A24
Processor Address Bus
Pin 9
DGND
Ground
Pin 10
VCC
Power
Pin 11
A23
Processor Address Bus
Pin 12
A22
Processor Address Bus
Pin 13
A21
Processor Address Bus
Pin 14
A20
Processor Address Bus
Pin 15
A19
Processor Address Bus
Pin 16
A18
Processor Address Bus
Pin 17
A17
Processor Address Bus
Pin 18
A16
Processor Address Bus
Pin 19
DGND Ground
Pin 20
VCC
Power
Pin 21
A15
Processor Address Bus
Pin 22
A14
Processor Address Bus
Pin 23
A13
Processor Address Bus
Pin 24
A12
Processor Address Bus
Pin 25
A11
Processor Address Bus
Pin 26
A10
Processor Address Bus
Pin 27
A9
Processor Address Bus
Pin 28
A8 Processor Address Bus
