Convotherm OGS 6.10 - Anschlusspläne; Connection Plans; Diagrammes de Raccordement

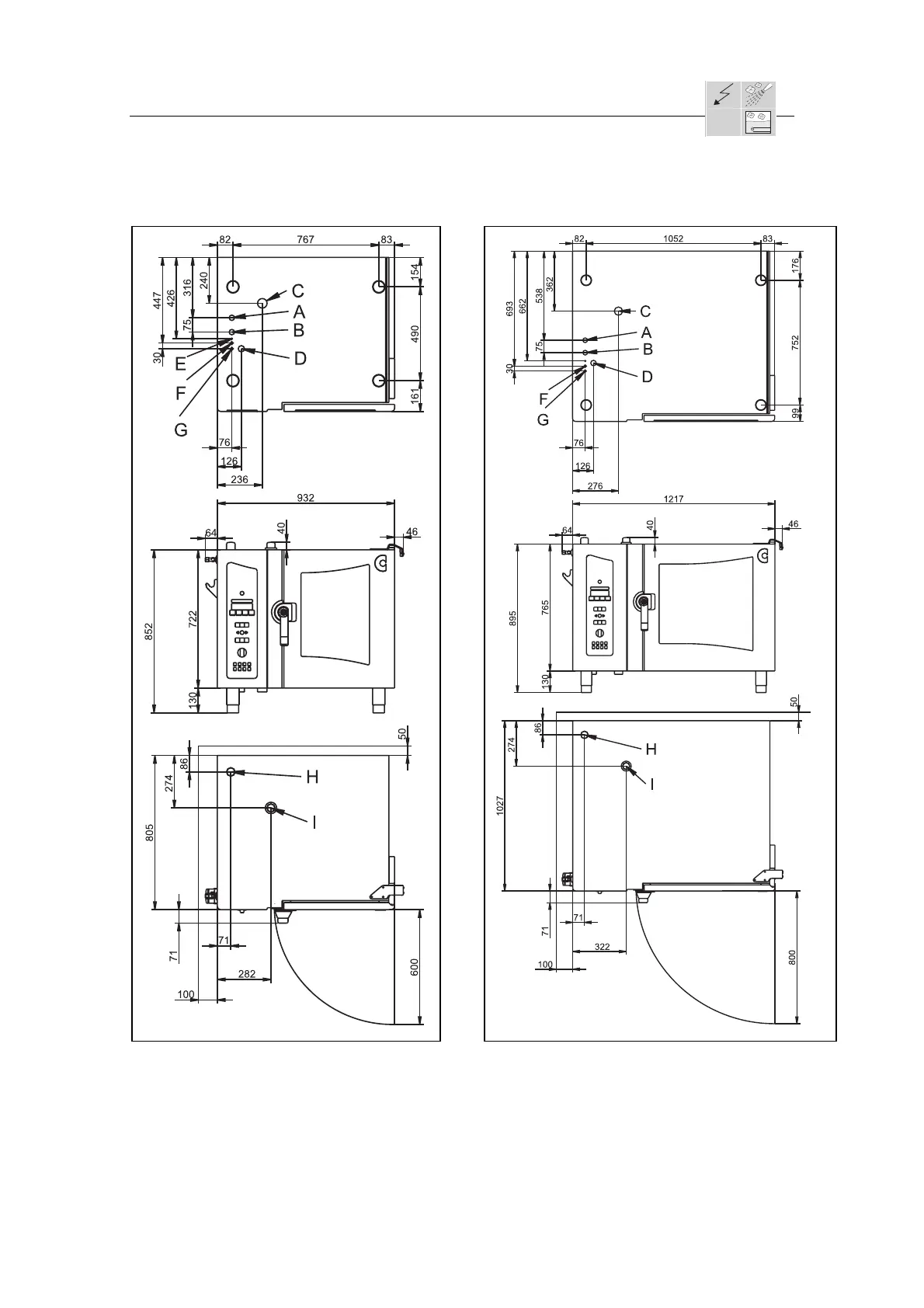

Maßzeichnungen und Anschlusspläne
Dimensional drawings and Connection plans
Schémas de mesures et diagrammes de raccordement
94
OES / OEB 6.10 OES / OEB 6.20
A = Wasseranschluss Weichwasser G¾“ / Water connection soft water G¾“ / Raccordement eau douce G¾"
B = Wasseranschluss Kaltwasser G¾“ / Water connection cold water G¾“ / Raccordement eau froide G¾"
C = Abwasseranschluss DN50 / Drain connection DN50 / Raccordement pour l'écoulement de l'eau DN50
D = Elektroanschluss / Electric connection / Branchement électrique
E = Potentialausgleich / Equipotential / Stabilisation du potentiel
F = Klarspüleranschluss / Clear rinse connection / Raccordement au dispositif de rinçage
G = Reinigeranschluss / Cleaner connection / Raccordement au dispositif de nettoyage
H = Entlüftungsrohr / Ventilation pipe / Tuyau d'aération
I = Unterdrucksicherung / Low pressure safety device / Sécurité contre la dépressurisation
