5. DESCRIZIONE MACCHINA
La macchina è uno smontagomme a funzionamento elettro-pneumatico.
Lavora su qualsiasi tipo di cerchione intero a canale con dimensioni e pesi indicati nel
paragrafo DATI TECNICI.
Di costruzione solida, la macchina lavora tenendo la ruota in posizione verticale per la
stallonatura e orizzontale per il montaggio e lo smontaggio. Gli azionamenti sono eseguiti
dall’operatore mediante pedaliera
Ogni macchina è fornita di una targhetta Fig. 9 sulla quale sono riportati elementi di identi-
ficazione della stessa ed alcuni dati tecnici.
In particolare oltre agli estremi del costruttore
sono riportati:
Mod. - Modello della macchina;
V - Tensione di alimentazione in Volt;
A - Corrente assorbita in Ampere;
kW - Potenza assorbita in kW;
Hz - Frequenza in Hz;
Ph - Numero delle fasi;
bar/psi - Pressione di esercizio in bar e/o psi;
Serial N. - il numero di matricola della mac china;
ISO 9001 - Certificazione del Sistema Qualità della società;
CE - marcatura CE.
5.1. POSIZIONE DELL’OPERATORE

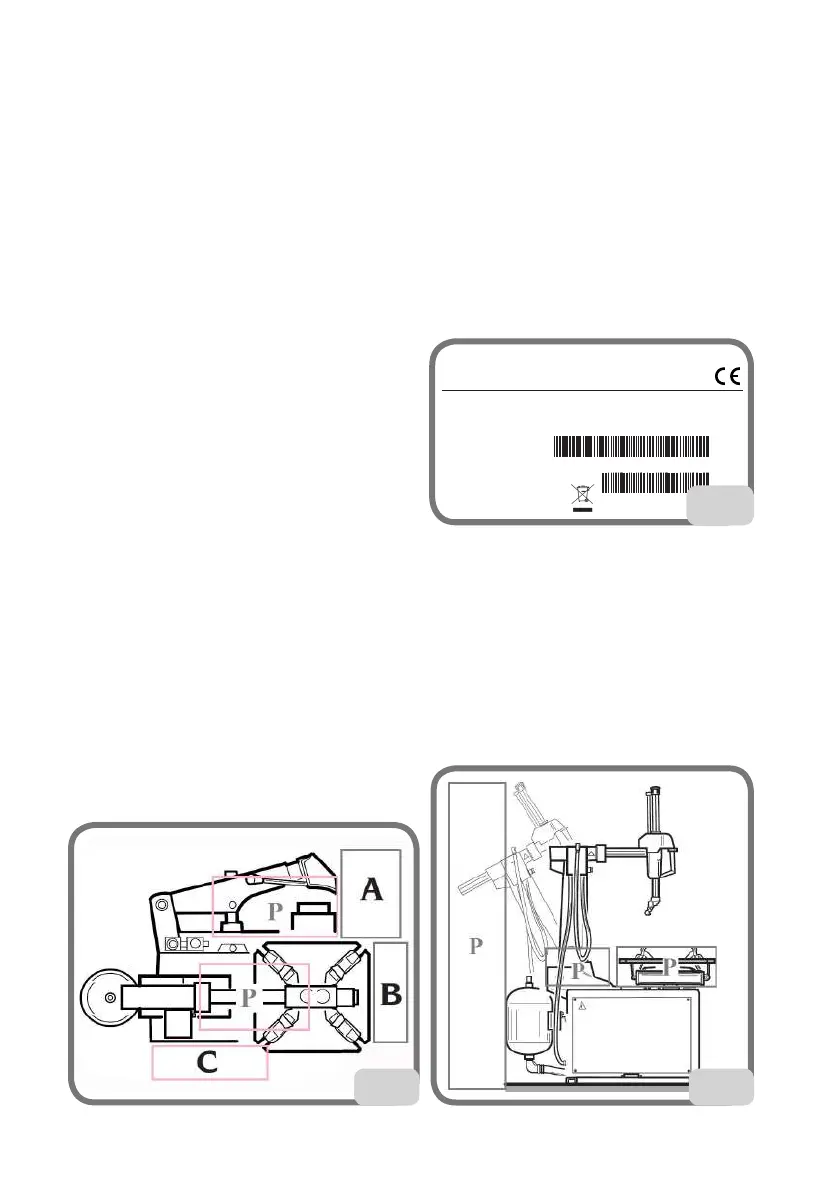

In fig. 9a e 9b sono rappresentate le posizioni occupate dall’operatore e le relative zone
pericolose (P) durante le varie fasi di lavoro:
A Stallonatura
B Smontaggio e montaggio
C Zona gonfiaggio.
9a
9b
