7. ELEMENTOS PRINCIPALES DE
FUNCIONAMIENTO
Aprenda a conocer su máquina: conocer el funcionamiento exacto es la mejor garantía
de seguridad y rendimiento.
Aprender la función y la disposición de todos los mandos.
Controlar perfectamente el correcto funcionamiento de cada mando de la máquina.
Para evitar accidentes y lesiones, el equipo debe ser instalado adecuadamente, se debe
accionar de manera correcta y someter al mantenimiento periódico.
ATENCIÓN

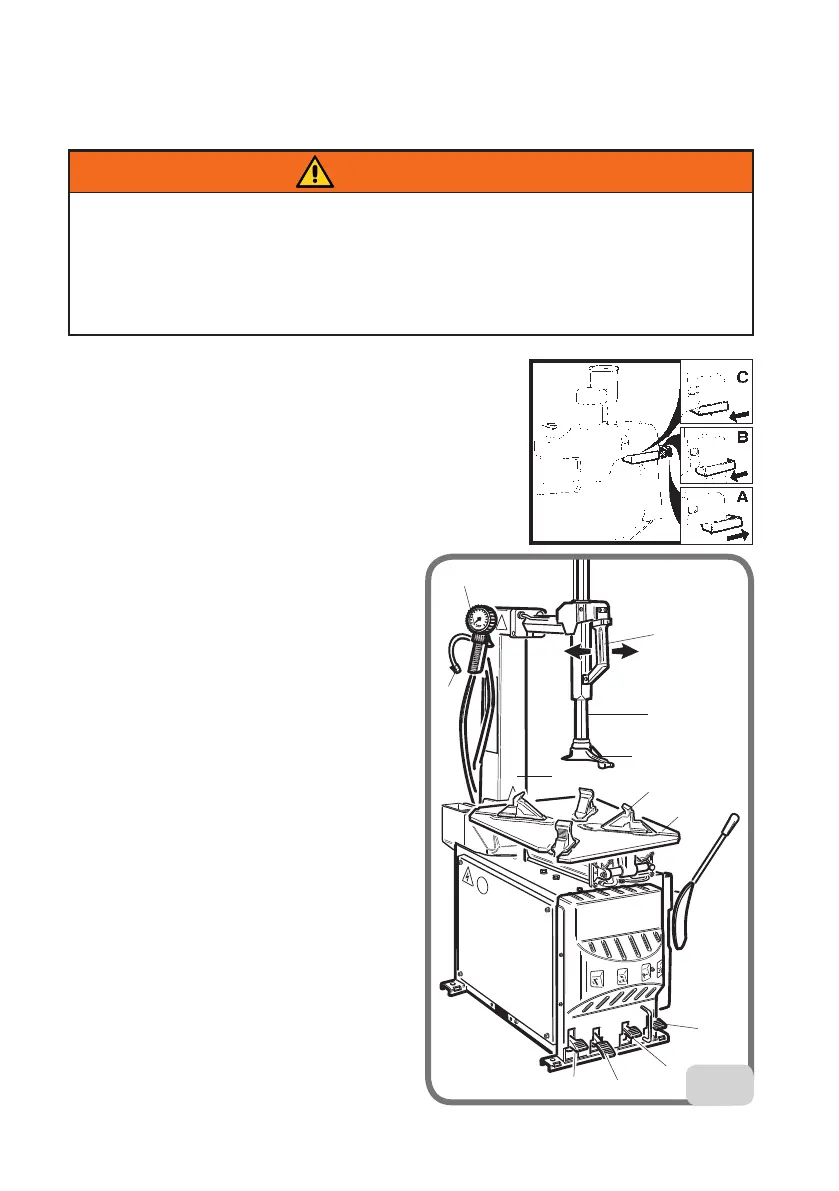

Fig.11a-b-c-d-e
1 Manopla bloqueo: de 3 posiciones y 2 posiciones
(solo A224)
A Cabezal herramienta ARRIBA – aje horizontal
desbloqueado
B Pulsados posición central Cabezal herramienta
ABAJO – eje horizontal desbloqueado (no para A224)
C Bloque cabezal herramienta y eje horizontal
2 Brazo vertical y horizontal (para posicionar la
herramienta de desmontaje/montaje).
3 Herramienta de montaje/desmontaje
(para desmontar y montar el neumático
de la llanta).
4 Palo móvil de vuelco.
5 Cuña de bloqueo (para jar la llanta al
autocentrante).
6 Plato autocentrante (plataforma giratoria
sobre la que se apoya la rueda).
7 Pedal de mando del palo móvil (4)
(pedal de dos posiciones estables para
el vuelco del grupo palo).
8 Pedal para controlar la apertura y el
cierre de las cuñas de bloqueo (5)
(pedal de tres posiciones estables para
la apertura y el cierre de las cuñas).
9 Pedal control destalonador (pedal
monoestable para accionar la paleta
destalonadora (11)
10 Pedal mando rotación plato
autocentrante (6) (pedal de tres
posiciones):
• Posición 0 (estable) plato detenido
• Presionado hacia abajo (posición
inestable) rotación en el sentido de
las agujas del reloj.
• Levantado (posición inestable)
1
2
3
4
6
5
9
10
7
8
17
21
11a
