7. PRINCIPALI ELEMENTI DI
FUNZIONAMENTO
Imparate a conoscere la vostra macchina: conoscerne l’esatto funzionamento è la migliore
garanzia di sicurezza e prestazioni.
Imparate la funzione e la disposizione di tutti i comandi.
Controllare accuratamente il corretto funzionamento di ciascun comando della macchina.
Per evitare incidenti e lesioni, l’apparecchiatura dev’essere installata adeguatamente,
azionata in modo corretto e sottoposta a periodica manutenzione.
ATTENZIONE

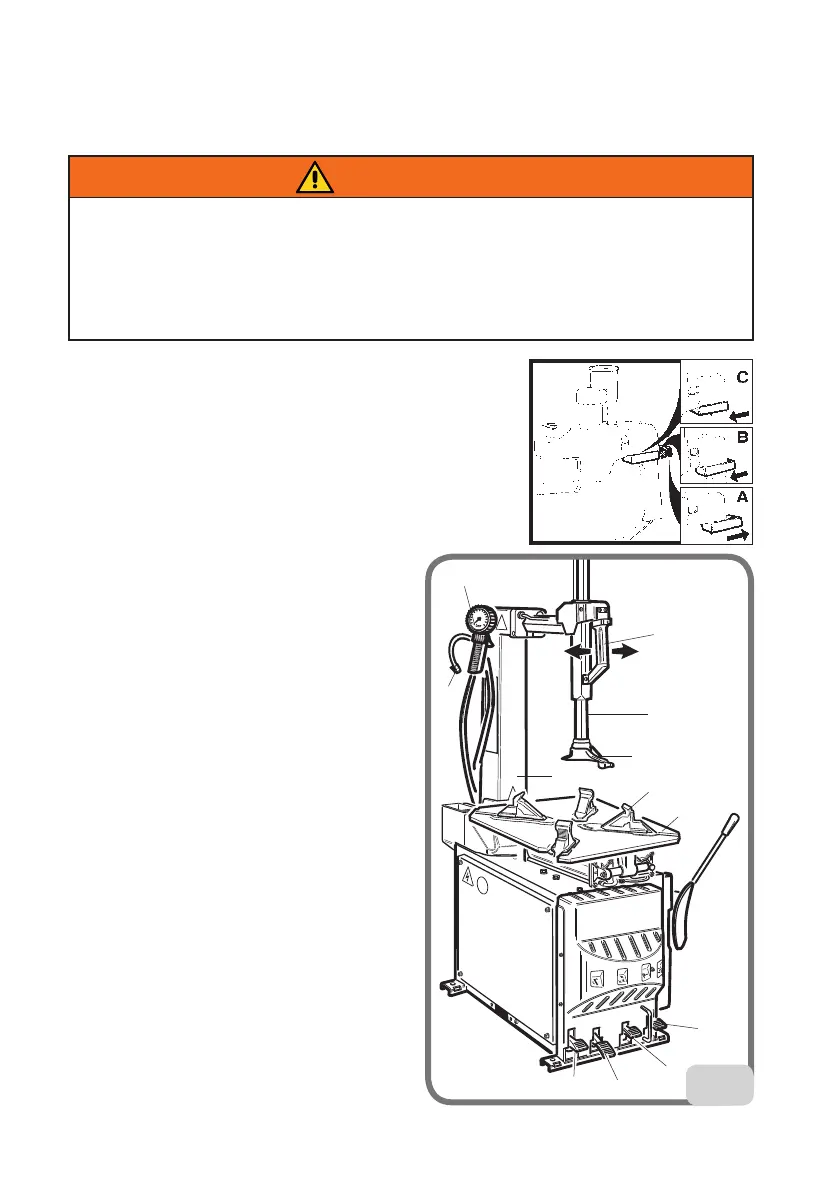

Fig.11a-b-c-d-e
1 Manopola bloccaggio: a 3 posizioni e 2 posizioni
(solo A224)
A Testina utensile SU – asse orizzontale sbloccato
B Pulsante posizione centrale Testina utensile
GIU’ – asse orizzontale sbloccato (no per A224)
C Bloccaggio testina utensile e asse orizzontale
2 Braccio verticale e orizzontale (per il posizionamento
dell’utensile di smontaggio/montaggio).
3 Utensile di montaggio/smontaggio
(per lo smontaggio e montaggio del
pneumatico dal cerchio).
4 Palo mobile ribaltabile.
5 Cuneo di bloccaggio (per il bloccaggio
del cerchio sull’autocentrante).
6 Piatto autocentrante (piattaforma rotan-
te su cui si appoggia la ruota).
7 Pedale comando palo mobile (4)
(pedale a due posizioni stabili per il
ribaltamento del gruppo palo).
8 Pedale comando apertura e chiusura
cunei di bloccaggio (5) (pedale a tre
posizioni stabili per apertura/chiusura
avvicinamento cunei).
9 Pedale comando stallonatore (pedale
monostabile per l’azionamento della
paletta stallonatrice (11)
10 Pedale comando rotazione piatto auto-
centrante (6) (pedale a tre posizioni):
• Posizione 0 (stabile) piatto fermo
• Premuto verso il basso (Posizione
instabile) rotazione senso orario.
• Sollevato (Posizione instabile) rota-
zione senso antiorario.
1
2
3
4
6
5
9
10
7
8
17
21
11a
