Corghi A 2030 - Page 35

A 2030 - A 2025 - A 2022 - A 2018 - A 224 A - A 224 Manuale Operatore 35
I
1
BRACCIO ESTENSIBILE
A
B
A= POSIZIONE STAN-
DARD (50-280 mm)
B= POSIZIONE RUOTE
LARGHE (130-260 mm)
15
sato. In questa configura-
zione le griffe sono com-
pletamente chiuse.

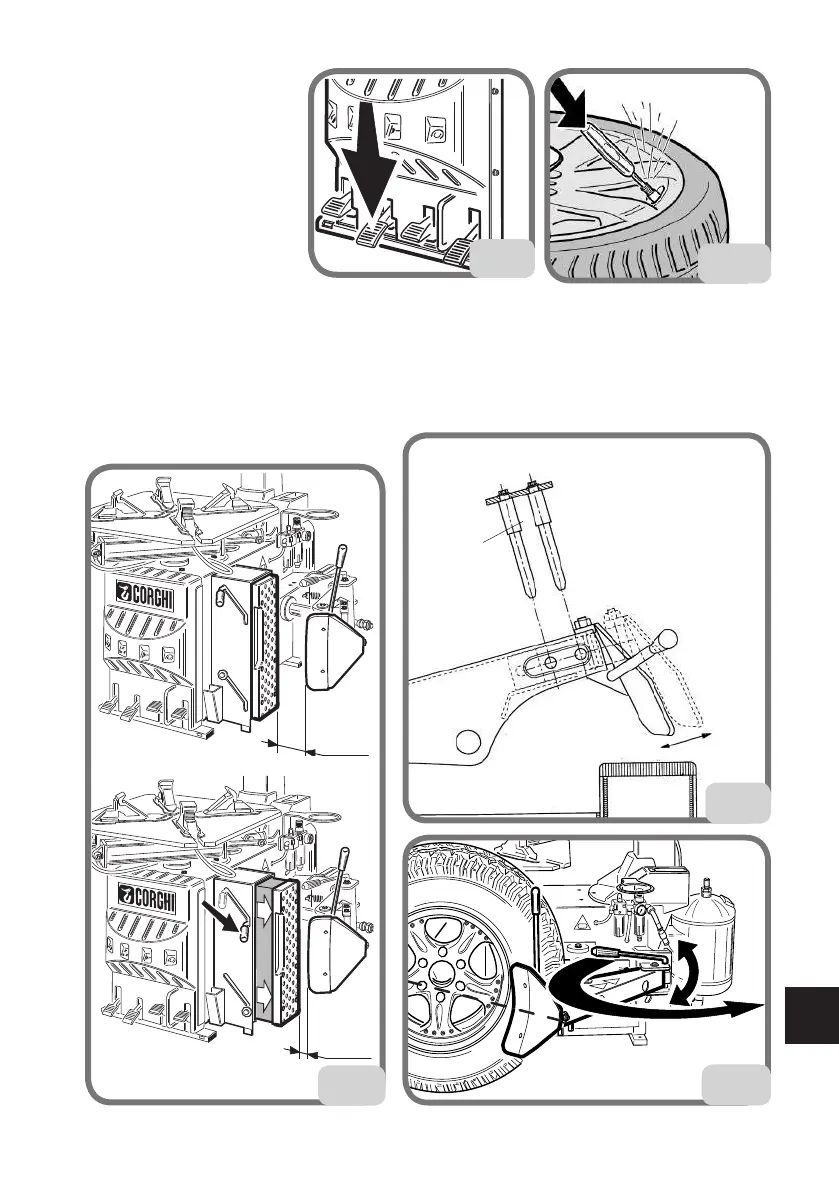

- Sgonfiare completamen-
te il pneumatico rimuo-
vendo l’interno valvola
(Fig. 14a.
- In base al modello di
smontagomme sono pos-
sibili regolazioni alla paletta e/o all’appoggio ruota in base alle dimensioni del pneumatico:
- Regolare la posizione della paletta tramite il perno (1 fig.15) (A 224 - A 224A - A 2025
- A 2030).
- Regolare l’inclinazione della paletta tramite la leva di Fig. 15A (A 2030).
- Regolare la posizione dell’appoggio ruota tramite il perno di Fig. 15B (A 2022 - A
2025 - A 2030).
14a
14
15A
125 mm
380 mm
45 mm
300 mm
125 mm
380 mm
45 mm
300 mm
15b
